¿Qué es el recubrimiento de carburo de silicio (SiC)? Propiedades, procesos CVD y aplicaciones

Resumen detallado

A recubrimiento de carburo de silicio (recubrimiento de SiC)Es una capa densa de SiC depositada sobre la superficie de un componente, generalmente grafito de alta pureza, para crear una interfaz de proceso químicamente resistente y térmicamente estable. En los equipos semiconductores, el recubrimiento se produce comúnmente mediantedeposición química de vapor (CVD).

Su rendimiento proviene del sistema combinado desustrato de grafito, capa CVD SiC, geometría de los componentes y entorno del reactor.

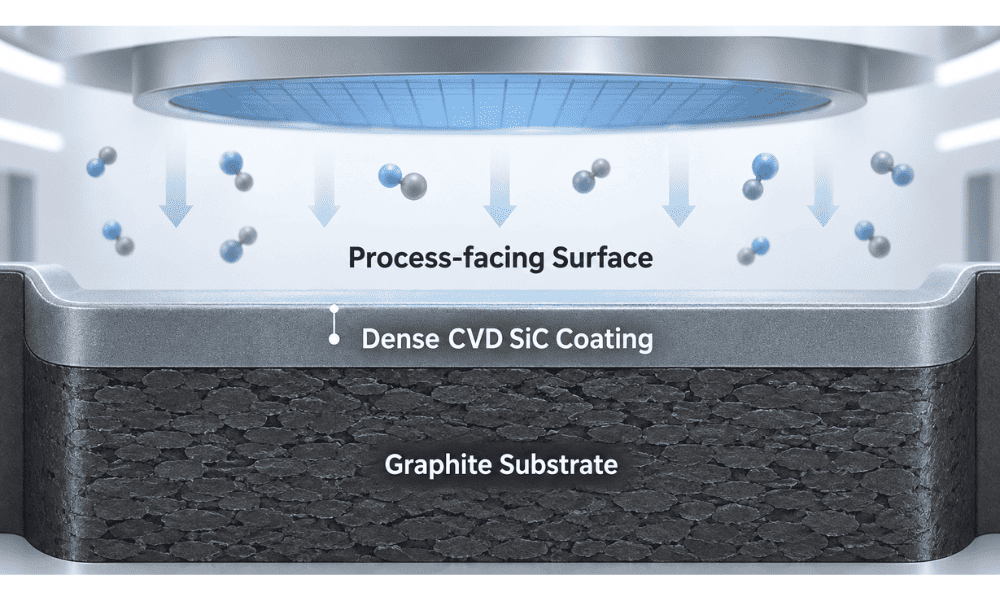

1. ¿Qué es un recubrimiento de carburo de silicio?

El grafito se usa ampliamente para piezas semiconductoras de zonas calientes porque es mecanizable y térmicamente estable. Sin embargo, el grafito desnudo puede reaccionar con los gases del proceso, oxidarse, liberar impurezas o generar partículas a medida que la superficie se degrada.

CVD SiC cambia esa condición de la superficie. El carburo de silicio se deposita como una densa capa policristalina sobre el cuerpo de grafito mecanizado, creando una barrera entre el grafito y el entorno del proceso.

Gas de proceso/oblea → Superficie densa de SiC CVD → Interfaz SiC/grafito → Cuerpo de grafito de alta pureza

El grafito aporta el cuerpo estructural, la masa térmica y la maquinabilidad; SiC proporciona la superficie de cara al proceso. La interfaz debe sobrevivir a la deposición, el enfriamiento y los ciclos repetidos del reactor.

SGL Carbon describe los recubrimientos comerciales de SiC como capas CVD densas, resistentes al desgaste y a la corrosión depositadas sobre grafito isostático, con aplicaciones que abarcan el crecimiento de cristales semiconductores, la epitaxia de silicio/SiC yMOCVD.

Esta es la razón por la que las piezas recubiertas de SiC de grado semiconductor deben evaluarse comosistemas de materiales diseñados, en lugar de simplemente como “grafito con revestimiento”.

Recubrimiento CVD de SiC frente a SiC sólido

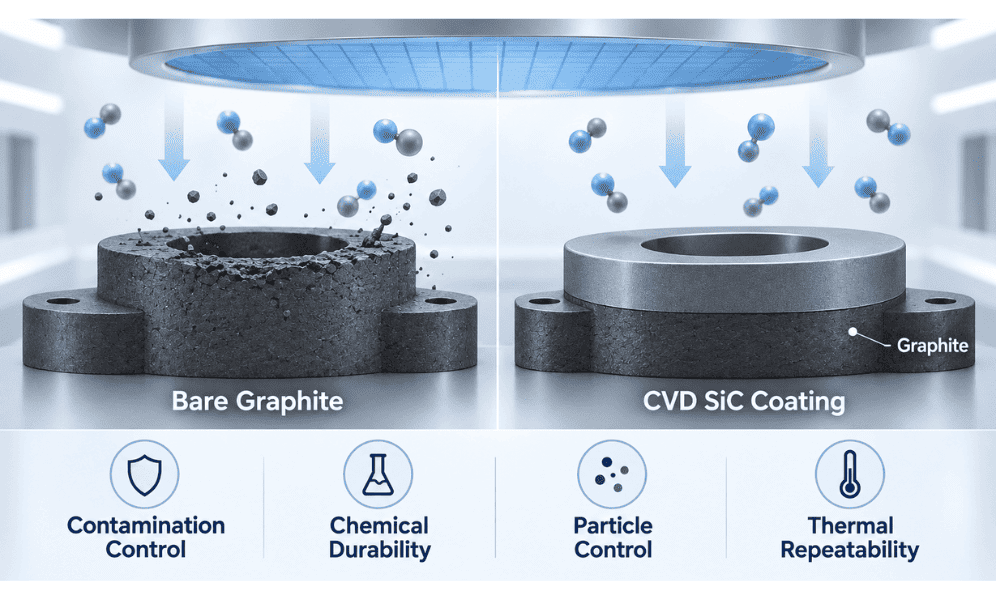

2. ¿Por qué se recubre el grafito con SiC en los equipos semiconductores?

El objetivo es combinar las ventajas térmicas y de fabricación del grafito con una superficie mejor adaptada a las exigentes condiciones de los semiconductores.

Un susceptor de grafito o un portador de oblea se pueden mecanizar con tolerancias estrictas y cavidades complejas. Luego, CVD SiC protege la superficie expuesta a los gases de proceso y a la limpieza. Esta combinación aborda cuatro preocupaciones principales.

Control de contaminación.Una superficie densa y de alta pureza ayuda a aislar el grafito subyacente del entorno de la oblea.

Durabilidad química.La epitaxia y el MOCVD utilizan precursores agresivos y productos químicos de limpieza; El SiC mejora la resistencia en comparación con el grafito expuesto.

Control de partículas.Las grietas, el desprendimiento o la degradación de la superficie pueden convertirse en fuentes de partículas, por lo que la integridad del recubrimiento es directamente importante para la limpieza del proceso.

Repetibilidad térmica.Los susceptores y portadores forman parte del campo térmico del reactor. Su geometría y condición de superficie deben permanecer estables para que la temperatura de la oblea siga siendo repetible.

Mersen identifica alta temperatura, alto vacío, precursores gaseosos agresivos, control de la contaminación y resistencia a los ácidos de limpieza como requisitos operativos clave para los equipos de grafito utilizados en epitaxia y MOCVD. También destaca la compatibilidad de grafito/SiC CTE como importante para la integridad del recubrimiento.

Esto explica por qué la calidad del recubrimiento no se puede separar deCalidad del grafito, precisión dimensional o condiciones del reactor.. Una capa de SiC químicamente excelente sobre un componente distorsionado o mal diseñado aún puede generar un rendimiento deficiente del proceso.

3. ¿Cómo se produce el recubrimiento de carburo de silicio CVD?

Una cadena de fabricación típica es:

Selección de grafito → Mecanizado de precisión → Purificación → Preparación de superficies → Deposición CVD SiC → Inspección

El grafito se selecciona por su pureza, microestructura y comportamiento térmico, luego se mecaniza antes del recubrimiento porque la planitud, la profundidad de la cavidad y la geometría del borde afectan las dimensiones finales y la uniformidad del recubrimiento.

Durante la CVD, los precursores gaseosos ingresan a un reactor de alta temperatura. Las especies reactivas alcanzan la superficie del grafito, donde el SiC se nuclear y crece hasta formar una capa continua.

SGL Carbon informa públicamente temperaturas típicas de deposición de SiC de aproximadamente1.200–1.300°Cpara su proceso de recubrimiento comercial. Informa β-SiC, o 3C-SiC cúbico, para un sistema de recubrimiento.

Investigaciones recientes sobre susceptores de grafito recubiertos con CVD-SiC demuestran además que la estructura del recubrimiento depende en gran medida de las condiciones de procesamiento.

Un 2026Informes Científicosestudio investigó la deposición de1.100 a 1.350°C, junto con cambios en la presión y la relación H₂/MTS. Los investigadores observaron cambios significativos en la morfología, rugosidad, estequiometría y dureza del recubrimiento, demostrando la relación entre:

Parámetros CVD → Microestructura de SiC → Propiedades del recubrimiento → Rendimiento de los componentes.

La importante lección de ingeniería es que“CVD SiC” no es un material fijo.

Una especificación como:

“Recubrimiento de SiC de 100 μm”

describe sólo el espesor.

No define completamente:

l pureza;

l porosidad;

l estructura del grano;

l rugosidad de la superficie;

l uniformidad del recubrimiento;

l calidad de la interfaz;

l tensión residual.

Para los equipos semiconductores, esos factores pueden ser tan importantes como el espesor nominal.

Defectos comunes del revestimiento

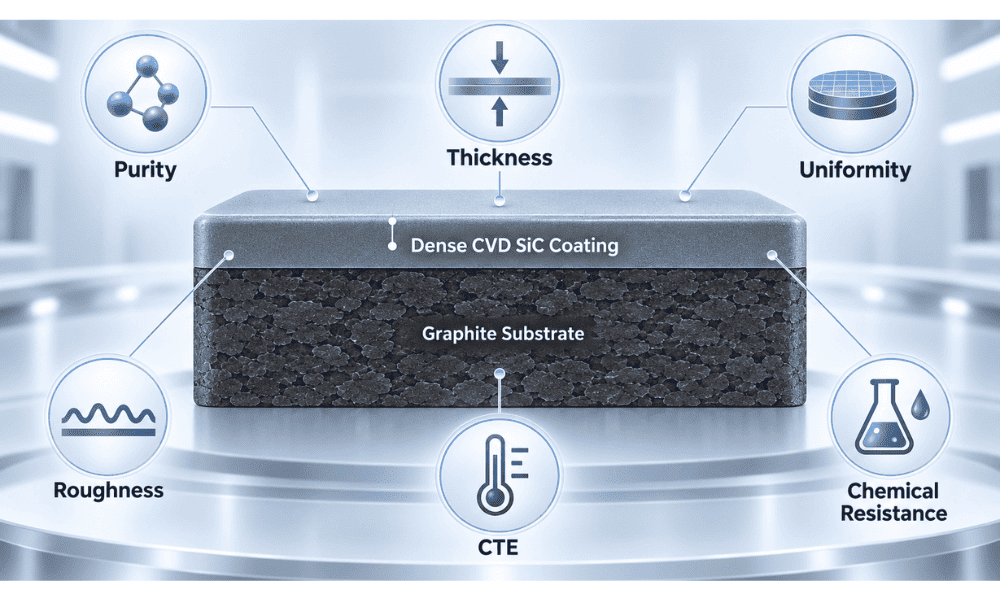

4. ¿Qué propiedades del revestimiento de SiC son más importantes?

Para el uso de semiconductores, las propiedades más útiles son aquellas relacionadas con el control de la contaminación, la estabilidad del proceso y la vida útil de los componentes.

Como punto de referencia comercial público, SGL Carbon informa para un recubrimiento de SiC una densidad aparente de aproximadamente3,2 g/cm³, dureza de40 GPa, expansión térmica de4,3 × 10^-6 K^-1de 100 a 600 °C y un espesor de recubrimiento típico de100 µm. Estos valores son ejemplos más que especificaciones universales de semiconductores.

Dos parámetros merecen especial atención:espesor del recubrimiento y CTE.

1. Un recubrimiento de SiC más grueso no es automáticamente mejor.

Un espesor adicional puede proporcionar una barrera protectora más grande, pero también puede alterar las dimensiones de los componentes y aumentar la tensión residual acumulada. Esto se vuelve importante para los susceptores yportadores de obleasdonde la profundidad de la cavidad, la planitud y la geometría del borde son fundamentales para el proceso.

2. La coincidencia de CTE es igualmente importante.

El SiC se deposita a alta temperatura y luego se enfría junto con el sustrato de grafito. Si el SiC y el grafito se expanden y contraen de manera diferente, se desarrolla tensión mecánica cerca de la interfaz.

Una ruta de falla simplificada es:

Discrepancia de CTE → Tensión residual → Microgrietas → Propagación de grietas → Delaminación → Partículas / Grafito expuesto

Este mecanismo explica por qué los fallos del revestimiento no siempre pueden solucionarse simplemente aumentando el espesor.

Un 2026Cerámica InternacionalEl estudio investigó específicamente el SiC depositado sobre grafito a 1260 °C, 1280 °C y 1320 °C y descubrió que la temperatura de deposición afectaba la microestructura y la adhesión interfacial.

Por lo tanto, la calidad del recubrimiento debe juzgarse por la combinación de:

Pureza + Microestructura + Uniformidad + Integridad de la interfaz + Geometría

en lugar de solo espesor.

5. ¿Dónde se utiliza el grafito recubierto de SiC y cómo se debe seleccionar?

Las aplicaciones más fuertes son componentes que enfrentan altas temperaturas, química reactiva y estrictos requisitos a nivel de oblea.

1. Epitaxia del Silicio

Los susceptores de grafito recubiertos de SiC soportan las obleas mientras participan en la transferencia de calor. La planitud, la geometría de la bolsa, la uniformidad del recubrimiento y el estado de la superficie pueden influir en la temperatura de la oblea y la uniformidad epitaxial.

Por tanto, el revestimiento forma parte de un sistema térmico más amplio:

Calentador / Fuente de energía → Susceptor → Límite térmico de la oblea → Temperatura de la oblea → Crecimiento epitaxial

2. Epitaxia de carburo de silicio

La epitaxia de SiC plantea requisitos especialmente exigentes a los materiales de campo térmico. Los susceptores, anillos y componentes relacionados deben mantener la estabilidad química, la baja contaminación y la consistencia dimensional mediante operaciones repetidas a alta temperatura.

3. GaN y LED MOCVD

Los portadores de obleas MOCVD y las plataformas satelitales operan en entornos ricos en precursores donde la distribución de la temperatura del portador influye en las condiciones de crecimiento en toda la oblea.

Los cambios en la geometría del soporte o en la condición de la superficie pueden contribuir a variaciones en:

l temperatura de la oblea;

l índice de crecimiento;

l espesor de la película;

l composición;

l uniformidad de oblea a oblea.

Mersen identifica específicamente el grafito recubierto de SiC de alta pureza, el comportamiento térmico uniforme, la resistencia a gases agresivos y la durabilidad frente a la limpieza química in situ como requisitos importantes para las aplicaciones de epitaxia.

4. Otros procesos de alta temperatura

Algunos componentes RTP/RTA, CVD, ALD y otros componentes de campo térmico también pueden utilizar grafito recubierto de SiC cuando la temperatura, la química, el riesgo de contaminación y la geometría lo justifiquen.

La selección debe comenzar con elreactor y proceso, no una especificación de recubrimiento genérica.

Definir:

l modelo de proceso y reactor;

l tamaño de oblea;

l temperatura de funcionamiento;

l gases de proceso y de limpieza;

l dibujo de componentes;

l requisito de grafito;

l dimensiones críticas y planitud;

l espesor del revestimiento;

l rugosidad de la superficie;

l requisitos de inspección.

La RFQ más útil plantea una pregunta central:

¿Qué debe hacer este componente dentro del reactor?

Luego, el recubrimiento de SiC se puede diseñar en torno al objetivo real en lugar de un parámetro de material aislado.

Para la epitaxia y la MOCVD, el objetivo no es simplemente conseguir un recubrimiento de mayor duración. Es un componente capaz de soportar:

Temperatura estable de la oblea + Baja contaminación + Baja generación de partículas + Crecimiento repetible + Vida útil predecible

6. Preguntas frecuentes

1. ¿Cuál es el objetivo principal del recubrimiento de carburo de silicio sobre grafito?

Crea una superficie de proceso de alta pureza y resistente a productos químicos al tiempo que conserva la maquinabilidad y las ventajas térmicas del cuerpo de grafito.

2. ¿Por qué se utiliza CVD para el recubrimiento de SiC?

CVD permite que el SiC crezca directamente sobre superficies complejas de grafito y proporciona control sobre la estructura, el espesor y la uniformidad del recubrimiento cuando el proceso de deposición se diseña adecuadamente.

3. ¿Es siempre mejor un recubrimiento de SiC más grueso?

No. El espesor debe equilibrarse con la tensión residual, la tolerancia dimensional, la geometría del componente y las condiciones de servicio.

4. ¿Qué causa que el revestimiento de SiC se agriete o se delamine?

Los contribuyentes comunes incluyen la falta de coincidencia de grafito/SiC CTE, tensión residual, defectos de interfaz, condiciones de deposición inapropiadas y ciclos térmicos repetidos.

5. ¿Qué información se necesita para una solicitud de cotización de grafito recubierto de SiC?

Proporcione el dibujo, el modelo del reactor, el proceso, el tamaño de la oblea, la temperatura de funcionamiento, los gases de proceso y de limpieza, los requisitos de grafito, las especificaciones del recubrimiento, las tolerancias críticas, los criterios de inspección y la cantidad.

¿Necesita un componente de grafito recubierto de SiC CVD personalizado?

VeTek Semiconductor proporciona componentes de grafito recubiertos de SiC para epitaxia de semiconductores y aplicaciones relacionadas de procesamiento de alta temperatura.

Comparta su modelo de reactor, dibujos de componentes, requisitos de grafito, especificaciones de recubrimiento, condiciones de operación y criterios de inspección para discutir una solución adecuada.

Solicitar Consulta Técnica| Envía tu dibujo

Explore nuestra gama de productos de recubrimiento de carburo de silicio.

Referencias

1. Carbono SGL. Recubrimientos SIGRAFINE® SiC.Datos técnicos e información de aplicación para recubrimientos CVD SiC sobre grafito isostático.

2. Mersen. Equipos de proceso de semiconductores: grafito ultrapuro recubierto con carburo de silicio.Información técnica para aplicaciones de epitaxia y MOCVD.

3. Huo, Y., Qin, S., Chen, Y., et al. "Estudio de la correlación proceso-estructura-propiedad en recubrimientos CVD-SiC sobre sustratos de grafito".Informes Científicos, vol. 16, artículo 4150, 2026.

4. Ma, Q., et al. "Adhesión interfacial de recubrimientos CVD-SiC sobre sustratos de grafito: papel de la temperatura en la microestructura y las propiedades mecánicas".Cerámica Internacional, vol. 52, número 3, 2026, págs. 3711–3718.
