Recubrimientos CVD en epitaxia de semiconductores: parámetros de ingeniería, selección de SiC/TaC y control de fallas

2026-09-04 0 Déjame un mensaje

Autor | Ingeniero Nickwu | Ingeniero, División de Materiales Avanzados, Vetek Semiconductor


Introducción: En epitaxia, un susceptor de grafito recubierto es parte del límite térmico, químico y de contaminación del reactor. Su valor no reside únicamente en el espesor del recubrimiento, sino en la consistencia con la que la pieza terminada conserva la temperatura de la oblea, la estabilidad de la superficie y la repetibilidad a través de los ciclos de crecimiento y limpieza.


1. Recubrimiento CVD como límite del proceso de epitaxia


Conclusión central: Incluso con temperatura, presión y flujo de gas sin cambios, la rugosidad del recubrimiento, los depósitos, la geometría de la bolsa o la degradación de la interfaz pueden alterar la transferencia de calor y la química de la superficie. Por lo tanto, el susceptor recubierto debe tratarse como un componente del reactor crítico para el proceso, no como un soporte pasivo de oblea.

Las temperaturas de crecimiento típicas ilustran la carga: GaN MOCVD a menudo oscila entre 1000 y 1100 °C, la epitaxia de Si entre 1050 y 1200 °C y la epitaxia de SiC entre 1500 y 1700 °C aproximadamente. La temperatura de la oblea depende de la potencia del calentador más la geometría del susceptor, la emisividad, la profundidad de la bolsa, la rotación y el flujo de gas.

El MOCVD planetario utiliza flujo laminar y rotación de múltiples portadores para mejorar el espesor, la composición y la uniformidad del dopaje.[1]


2. Parámetros del recubrimiento CVD SiC y TaC


Conclusión central: El “recubrimiento de 100 μm” no es una especificación completa de semiconductores. La densidad, la pureza, la microestructura, la rugosidad, el CET, la distribución del espesor, la adhesión y el control de defectos deben considerarse en conjunto, especialmente en bolsas, bordes, agujeros y características sombreadas donde la deposición local puede diferir.


Parámetro
CVD SiC
TaC en materia de CVD
Densidad
~3,2–3,21 g/cm³
~14,3 g/cm³
CTE
~4,3–4,5×10⁻⁶/K
~6,3×10⁻⁶/K
Dureza
~40–42 GPa
~2000 Hong Kong
Espesor
~100 μm típico
≥20 µm; ~35±10 micras
Aspereza
~1–3 μm, dependiente del proceso
Dependiente del proceso
Pureza
>6N posible
Dependiente del grado

La cadena de ingeniería es:

Relación temperatura / presión / gas CVD → crecimiento del grano → densidad / rugosidad / tensión → vida útil del recubrimiento.

Una presión más alta aumentó la rugosidad y la porosidad, mientras que la temperatura excesiva produjo estructuras más gruesas.[3]


3. Uniformidad térmica y repetibilidad entre ejecuciones


Conclusión central: Un recubrimiento puede volverse inaceptable para el proceso antes de que se despegue visiblemente. La desviación del espesor, la recesión, los depósitos o el cambio de rugosidad pueden alterar la transferencia de calor y la emisividad de la oblea al susceptor, creando una variación de temperatura o de una ejecución a otra mientras el componente todavía parece mecánicamente intacto.


Balance térmico de oblea:

Qtotal = Qconducción + Qradiación + Qconvección

El susceptor recubierto influye en estos términos a través de las propiedades del material, el estado de la superficie y la geometría. La profundidad de la bolsa es importante porque la acumulación de recubrimiento cambia la geometría final del asiento de la oblea.

Un recubrimiento nominal de 100 μm que varía alrededor de una bolsa puede cambiar tanto la trayectoria térmica local como las dimensiones finales. Una pequeña variación no causa automáticamente falta de uniformidad, pero la profundidad de la bolsa posterior al recubrimiento debe ser un CTQ.

Durante la producción:

depósitos de crecimiento + limpieza + ciclo térmico → deriva de rugosidad/emisividad → deriva del límite térmico → deriva de la temperatura de la oblea → deriva de la tasa de crecimiento/composición.

Por lo tanto, la vida útil de los componentes debe definirse según los límites del proceso, no simplemente por la “ausencia de roturas visibles”.


4. Selección de CVD SiC frente a TaC en materia de CVD


Conclusión central: CVD SiC es la base práctica para muchas piezas de epitaxia de Si, GaN y SiC debido a su madurez, pureza y compatibilidad con el grafito. El TaC se vuelve atractivo cuando la temperatura extrema o la química rica en Si hacen que la recesión del SiC sea el mecanismo verificado que limita la vida útil.


Ventana de proceso
Elección inicial
Lógica de ingeniería
Epitaxia del Si, ~1050–1200°C
CVD SiC
Maduro, margen suficiente
MOCVD de GaN, ~1000–1100°C
CVD SiC
Superficie de soporte establecida
Epitaxia de SiC, ~1500–1700°C
primero SiC; evaluar TaC si la vida es limitada
Mayor gravedad
Ataque severo rico en Si
Evaluar TaC
Mayor margen refractario
>2000°C servicio de zona caliente
TaC fuertemente considerado
La estabilidad del SiC puede limitar la vida

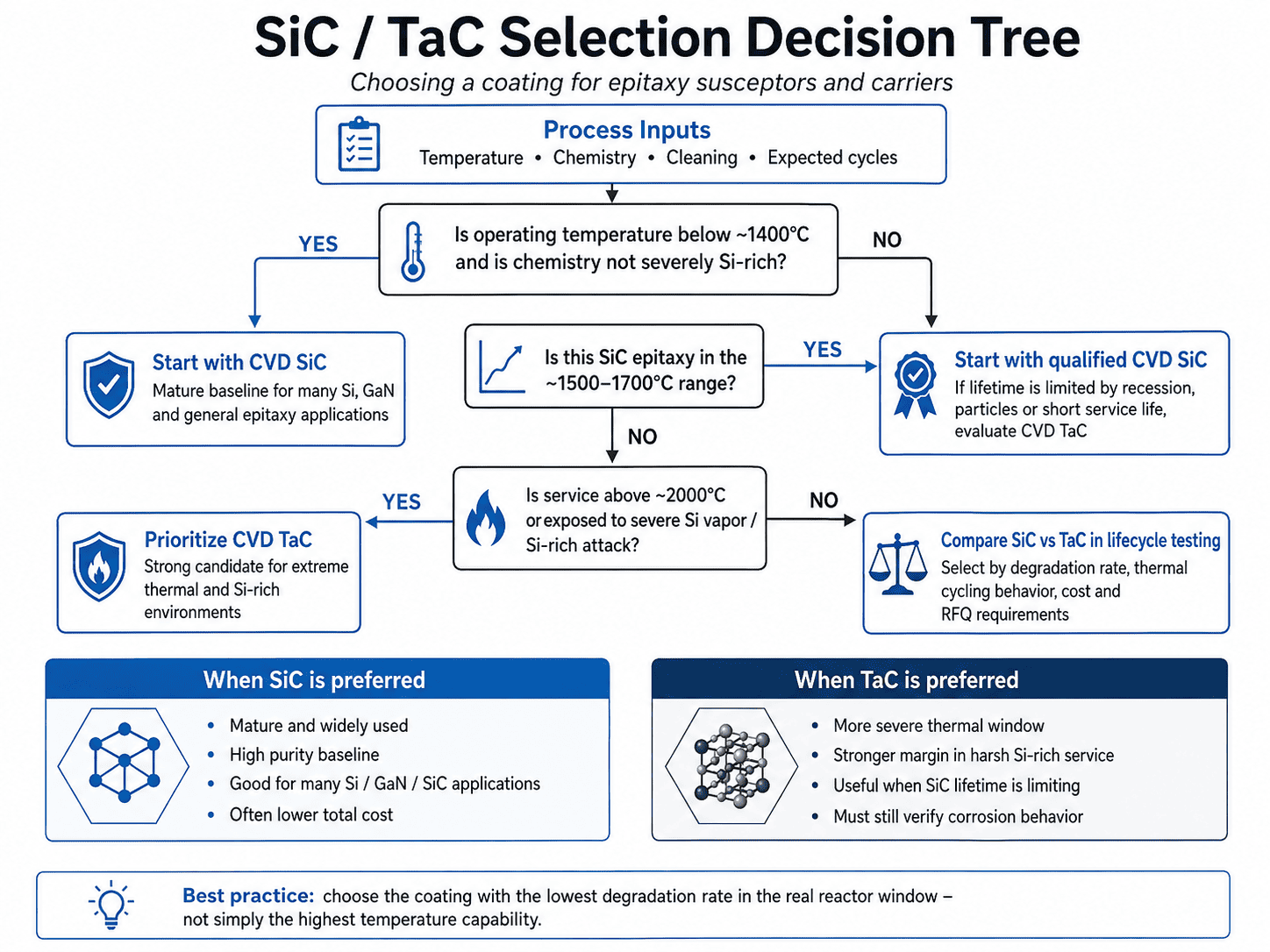

¿Árbol de decisión de selección T < ~1400 °C y SiC químicamente compatible?

→ Sí: califica CVD SiC.

→ No: continuar.

¿Epitaxia de SiC a ~1500–1700°C?

→ Comience con SiC probado. Si dominan la recesión, las partículas o la vida corta, compare con TaC.

>2000°C o exposición severa al vapor de Si?

→ Priorizar la evaluación de TaC.

El TaC no es químicamente invulnerable. A 1973 K en vapor de silicio, CVD TaC formó productos de reacción TaSi₂/SiC; el aumento de la exposición al Si aumentó la profundidad y la rugosidad de la corrosión.[4] Por lo tanto, la selección debe basarse en la tasa de degradación en el reactor real, no sólo en el punto de fusión.

SiC TaC Selection Decision Tree


5. Mecanismos de falla del recubrimiento CVD



Conclusión central: La mayoría de las fallas de los susceptores recubiertos surgen de estrés térmico acoplado, falta de uniformidad de la deposición, recesión química y daños por limpieza o manipulación. El análisis de fallas debe vincular el defecto visible con su mecanismo de raíz y luego con el síntoma de la oblea en lugar de detenerse en el "desprendimiento del recubrimiento".

Modo de falla
Mecanismo de raíz
Riesgo de proceso principal
microcraqueo
Desajuste CTE + ciclo térmico
Entrada de gas, partículas.
Delaminación
Estrés residual/interfaz débil
Descamación
Porosidad/porosidad
Densificación incompleta
exposición al grafito
astillado de bordes
Estrés/manejo
Partículas locales
Recesión química
Química reactiva de alta T
Deriva de rugosidad/emisividad
Acumulación de depósitos
Deposición de parásitos
Deriva térmica/flujo


Una relación útil de estrés térmico de primer orden es:

σ ≈ E × Δα × ΔT

donde E es el módulo de recubrimiento, Δα la diferencia CTE recubrimiento/sustrato y ΔT la excursión térmica. Esta es la razón por la que la coincidencia del CTE del grafito es casi tan importante como la pureza del recubrimiento.

Las bolsas, agujeros y surcos profundos pueden recibir diferentes transportes de precursores:

recubrimiento local fino/poroso → ataque térmico/químico → exposición al grafito → erosión → partículas → riesgo de defecto de oblea.

Por lo tanto, un componente puede llegar al final de su vida útil del proceso antes que el final de su vida útil mecánica.

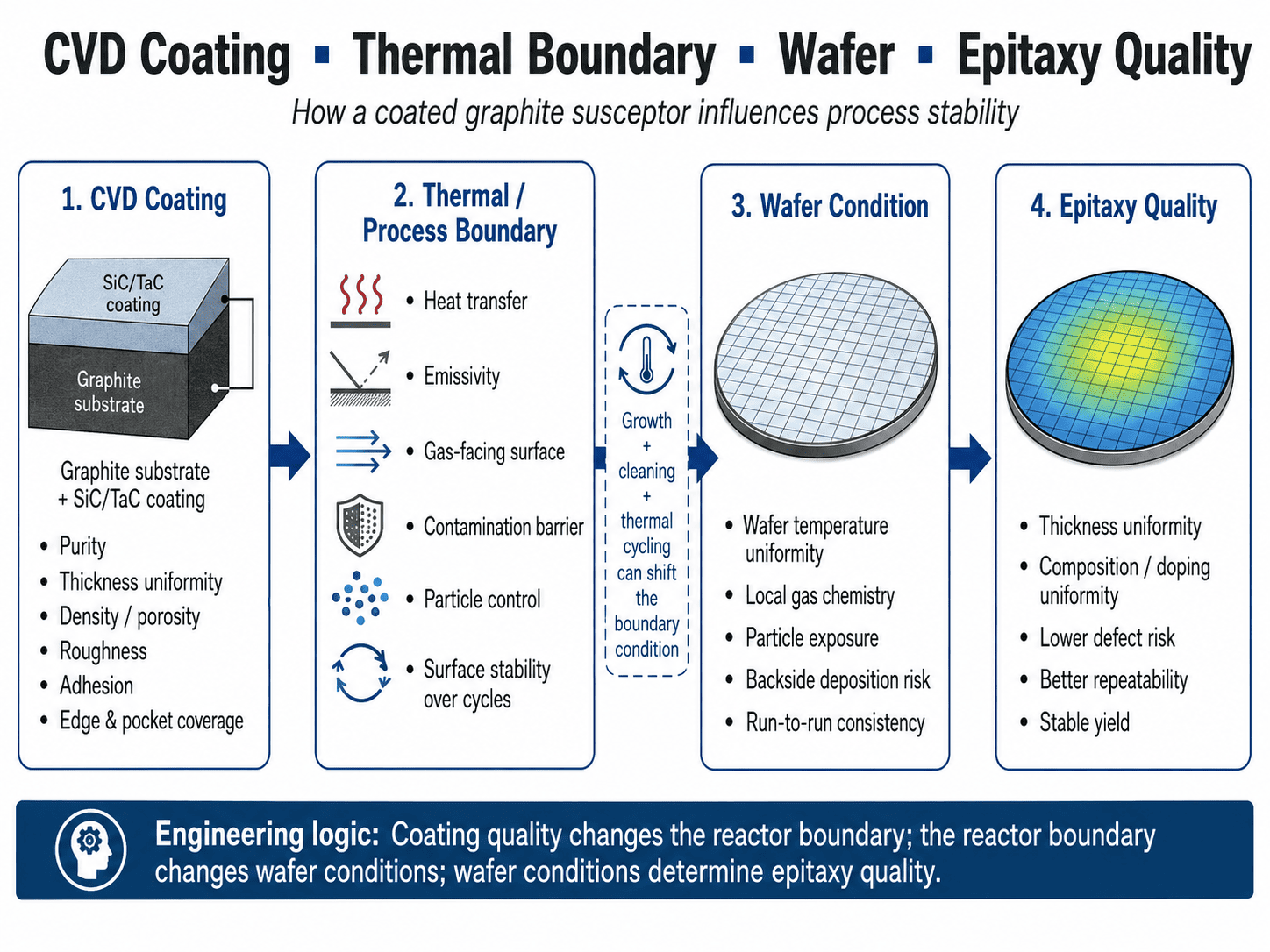

Engineering Mechanism Diagram from CVD Coating to Epitaxy Quality

6. Requisitos de calificación y solicitud de cotizaciones


Conclusión central: La calificación debe convertir las condiciones del reactor en CTQ mensurables y verificarlas en la geometría terminada. Los certificados de materiales por sí solos son insuficientes; El objetivo es la integridad del recubrimiento, las dimensiones y el comportamiento térmico/químico repetibles a través de ciclos representativos de crecimiento y limpieza.

Una especificación práctica debería incluir:


  • Material: grado de grafito, pureza, CTE; fase de recubrimiento y pureza.
  • Revestimiento: espesor, límites locales, rugosidad, criterios de porosidad/porosidad, criterios de adhesión o ciclo térmico.
  • Geometría: profundidad de la cavidad después del recubrimiento, planitud/desviación, diámetro exterior/diámetro interno, orificios y CTQ relacionados con la rotación.
  • Proceso: tamaño de la oblea, temperatura, gases, presión, modo de calentamiento/rotación, química de limpieza y ciclos esperados.


Puntos de control recomendados:

Entrante → ciclos de crecimiento definidos → limpieza → fin de vida.

Correlacionar estos puntos de control con datos de partículas y obleas es más útil que la inspección visual únicamente.


7. Preguntas frecuentes


¿Qué espesor debe tener CVD SiC?

Alrededor de 100 μm es una referencia útil, no un óptimo universal. La geometría, el margen de corrosión, la tensión y la tolerancia dimensional determinan el objetivo.

¿La capa más gruesa siempre dura más?

No. Agrega reserva de corrosión pero también puede aumentar la tensión residual y el cambio dimensional.

¿Por qué se pela el revestimiento de SiC?

Los contribuyentes típicos son la falta de coincidencia del CTE, la tensión residual, los defectos de la interfaz, la geometría de los bordes, los ciclos térmicos, el ataque químico y los daños por limpieza.

¿Cuándo debería el TaC reemplazar al SiC?

Cuando se demuestra que el ataque a alta temperatura o rico en Si es el límite dominante de vida útil del SiC y el TaC ofrece un mejor resultado del ciclo de vida.


Conclusión


Conclusión central: El grafito recubierto de CVD debe calificarse como parte del proceso de epitaxia. El objetivo es un comportamiento térmico, químico y dimensional estable durante toda la producción, con un final de vida definido por CTQ del proceso medibles en lugar de daños visibles únicamente.

La cadena de ingeniería es:

sustrato de grafito → microestructura CVD → geometría terminada → estabilidad térmica/química → repetibilidad de la oblea.

La mejor pregunta no es simplemente "¿Qué espesor tiene el recubrimiento?" sino "¿Cómo se comportará este componente después de repetidos ciclos de crecimiento, limpieza y térmicos, y qué límite mensurable define su final de vida?"


Referencias

[1] AIXTRON SE, Principio Planetario (MOCVD).

[2] Carbono SGL, revestimiento de SiC SIGRAFINE® – Datos del material.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), “Estudio de la correlación proceso-estructura-propiedad en recubrimientos CVD-SiC sobre sustratos de grafito”.

[4] Hao K. et al., Vacuum 241, 114677 (2025), “Mecanismos de corrosión inducida por vapor de silicio de recubrimientos CVD TaC sobre sustratos de grafito”.



El ingeniero Nickwu tiene 15 años de experiencia en I+D de recubrimientos CVD y materiales de zonas calientes a base de carbono. Lideró el proyecto para introducir la producción en masa de los primeros componentes de grafito recubiertos de TaC de China utilizados en epitaxia de SiC de 8 pulgadas. Ha participado en numerosos proyectos de diseño de zonas calientes y análisis de fallas para el crecimiento de cristales de SiC y posee siete patentes de invención relacionadas con materiales de zonas calientes.
