¿Por qué se recubre el grafito con carburo de silicio para la epitaxia de semiconductores?

En la epitaxia de semiconductores, el grafito rara vez se selecciona simplemente porque puede soportar altas temperaturas. Su valor real radica en la combinación de maquinabilidad, respuesta térmica, comportamiento eléctrico y la capacidad de formar componentes complejos del reactor, como susceptores de barril, susceptores de panqueque, soportes de oblea única y portadores MOCVD. Sin embargo, la misma superficie de grafito que proporciona estas ventajas no siempre es adecuada para la exposición directa y repetida al entorno de epitaxia. Esta es la razón por la que muchos componentes críticos de grafito están protegidos con una densaRevestimiento de carburo de silicio depositado con vapor químico., creando lo que comúnmente se describe comoGrafito recubierto de SiC.

El concepto de ingeniería es simple pero importante: el cuerpo de grafito proporciona la plataforma estructural y térmica, mientras que la capa CVD SiC se convierte en la superficie orientada al proceso. Por lo tanto, el componente resultante debe considerarse como un sistema de material integrado y no como grafito con una capa protectora opcional.

Por qué el grafito sigue siendo importante en los reactores de epitaxia

Un susceptor de epitaxia realiza un trabajo considerablemente mayor que simplemente sostener una oblea. Establece la posición mecánica de la oblea, participa en la transferencia de calor y, según el diseño del reactor, interactúa con la rotación, el calentamiento por inducción y el flujo de gas. Pequeños cambios en la profundidad de la bolsa, la planitud, el perfil de la superficie o el comportamiento térmico pueden cambiar el entorno local de la oblea y, en última instancia, influir en la uniformidad epitaxial.

Este requisito explica el uso continuado de grafito isostático y de grano fino. El grafito se puede mecanizar con precisión en geometrías que serían considerablemente más difíciles o costosas de fabricar a partir de muchos materiales cerámicos densos. También proporciona características térmicas y eléctricas compatibles con varios conceptos de reactores de pared caliente y calentados por inducción.

Para silicio comercial yepitaxia de SiC, SGL Carbon identifica el grafito isostático de alta resistencia como material base para susceptores recubiertos y señala que la calidad del material susceptor tiene una influencia directa en la calidad de la capa epitaxial. Por lo tanto, las estrictas tolerancias dimensionales, el recubrimiento homogéneo y la pureza se consideran requisitos relacionados y no especificaciones independientes.

La dificultad es que un material adecuado para construir el cuerpo térmico no es necesariamente la superficie óptima para el contacto con la atmósfera del proceso. Esta distinción es la razón fundamental para aplicar carburo de silicio.

Por qué el grafito desnudo no es una superficie ideal para el proceso

A componente de grafito desnudoopera en un entorno que contiene altas temperaturas, gases precursores reactivos y calentamiento y enfriamiento repetidos. En estas condiciones, la superficie puede convertirse gradualmente en parte de la química del reactor.

En la epitaxia de carburo de silicio esta cuestión es particularmente clara. Un trabajo publicado sobre CVD de SiC a base de cloruro describe susceptores de grafito recubiertos con SiC específicamente para evitar que se liberen impurezas e hidrocarburos adicionales del grafito caliente durante el crecimiento. El mismo trabajo informa que la degradación del recubrimiento de SiC en los puntos calientes puede afectar la reproducibilidad entre experimentos, lo que ilustra que la condición de la superficie del susceptor puede convertirse en parte del proceso en sí.

Por tanto, el riesgo es más amplio que la simple oxidación. La exposición directa puede provocar ataques químicos, rugosidad progresiva de la superficie, liberación de partículas, exposición de trazas de impurezas o reacciones no deseadas entre el grafito y el gas de proceso. Los ciclos de limpieza pueden introducir otro mecanismo de estrés porque el mismo componente debe sobrevivir repetidamente tanto a la química de deposición como a la química de limpieza de la cámara.

En la producción de semiconductores, esto crea un circuito de retroalimentación indeseable. La degradación de la superficie cambia la condición del susceptor; un susceptor cambiante puede modificar el límite químico y térmico local alrededor de la oblea; y un límite cambiante puede reducir la repetibilidad del proceso.

Por lo tanto, el propósito del recubrimiento de grafito no es simplemente hacer que la pieza sea “más resistente a la corrosión”. es para mantener elEl límite de cara al proceso es más estable en el tiempo..

CVD SiC como interfaz funcional entre el grafito y el proceso

Un recubrimiento CVD SiC crea una superficie densa de carburo de silicio sobre el cuerpo de grafito mecanizado. Los recubrimientos comerciales de SiC se depositan comúnmente mediante deposición química de vapor a temperaturas superiores a aproximadamente 1200 °C. SGL Carbon informa temperaturas de deposición típicas de 1200 a 1300 °C y enfatiza específicamente que el comportamiento de expansión térmica del sustrato de grafito debe coincidir con el recubrimiento para minimizar el estrés térmico.

Una vez depositada, la capa de SiC actúa como una interfaz funcional entre el grafito y la atmósfera del reactor. Su resistencia química reduce el ataque directo al carbono subyacente. Su densidad limita la exposición directa del grafito al entorno del proceso. Su alta pureza proporciona una superficie más controlada cerca de la oblea y su integridad mecánica ayuda a reducir la generación de partículas relacionadas con la erosión.

Estas ventajas dependen de que el revestimiento permanezca intacto. Un recubrimiento con poca uniformidad de espesor, poros locales, tensión residual o adhesión débil puede eventualmente agrietarse o deslaminarse. Cuando esto sucede, el grafito vuelve a quedar expuesto y la función protectora se pierde localmente.

Por esta razón, el espesor del recubrimiento por sí solo no es una métrica de calidad significativa. Los parámetros de ingeniería más útiles son la combinación depureza, densidad, rugosidad de la superficie, uniformidad del espesor, microestructura, compatibilidad del sustrato e integridad de la interfaz.

Mersen sigue el mismo enfoque de sistema material en su guía de equipos semiconductores. Describe el grafito ultrapuro recubierto con SiC para epitaxia y MOCVD y destaca específicamente la compatibilidad CTE entre el grafito y el carburo de silicio como condición para la integridad del recubrimiento a largo plazo.

En la práctica, el componente ideal no es aquel que tiene la capa de SiC más gruesa. Es aquel en el que el grado de grafito, la arquitectura del recubrimiento, las tolerancias de mecanizado y las condiciones operativas coinciden lo suficientemente bien como para permanecer estables durante ciclos repetidos del proceso.

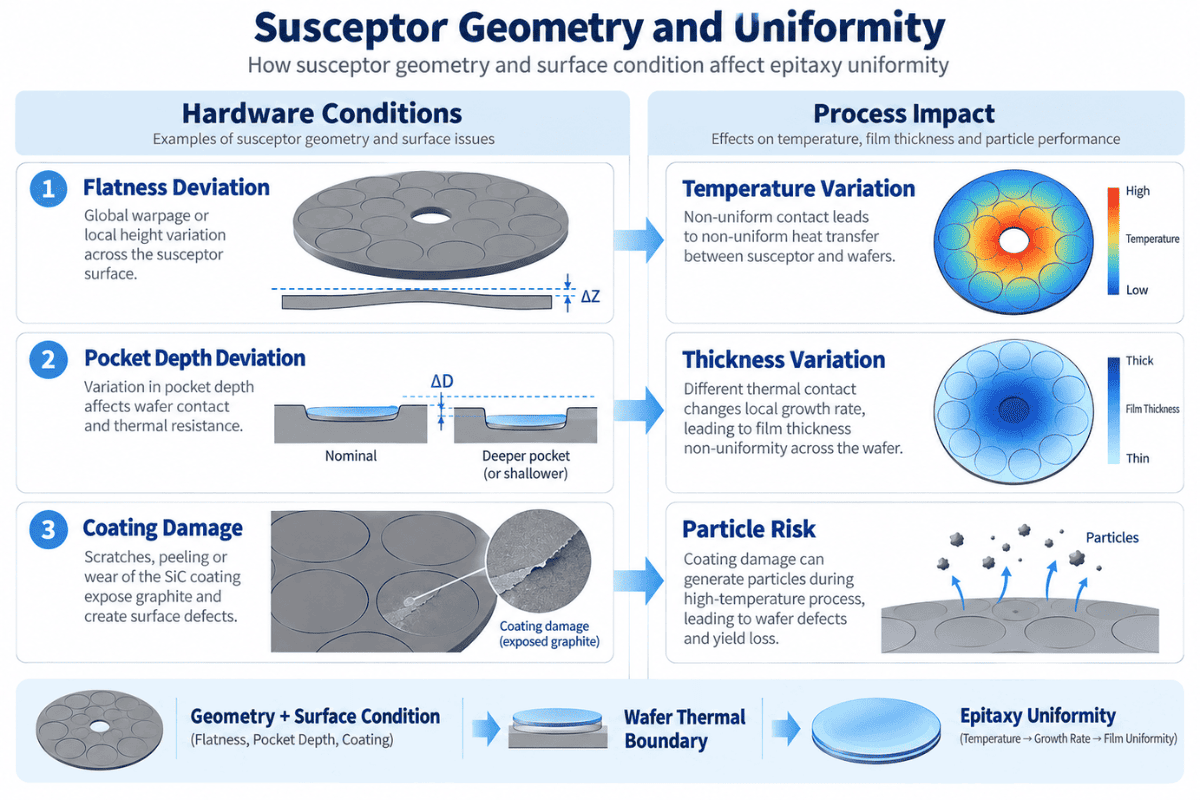

¿Cómo afectan la geometría y la planitud del susceptor a la uniformidad de la temperatura de la oblea?

El valor de un susceptor recubierto de SiC se vuelve más claro cuando el componente se considera parte del campo térmico en lugar de simplemente un consumible.

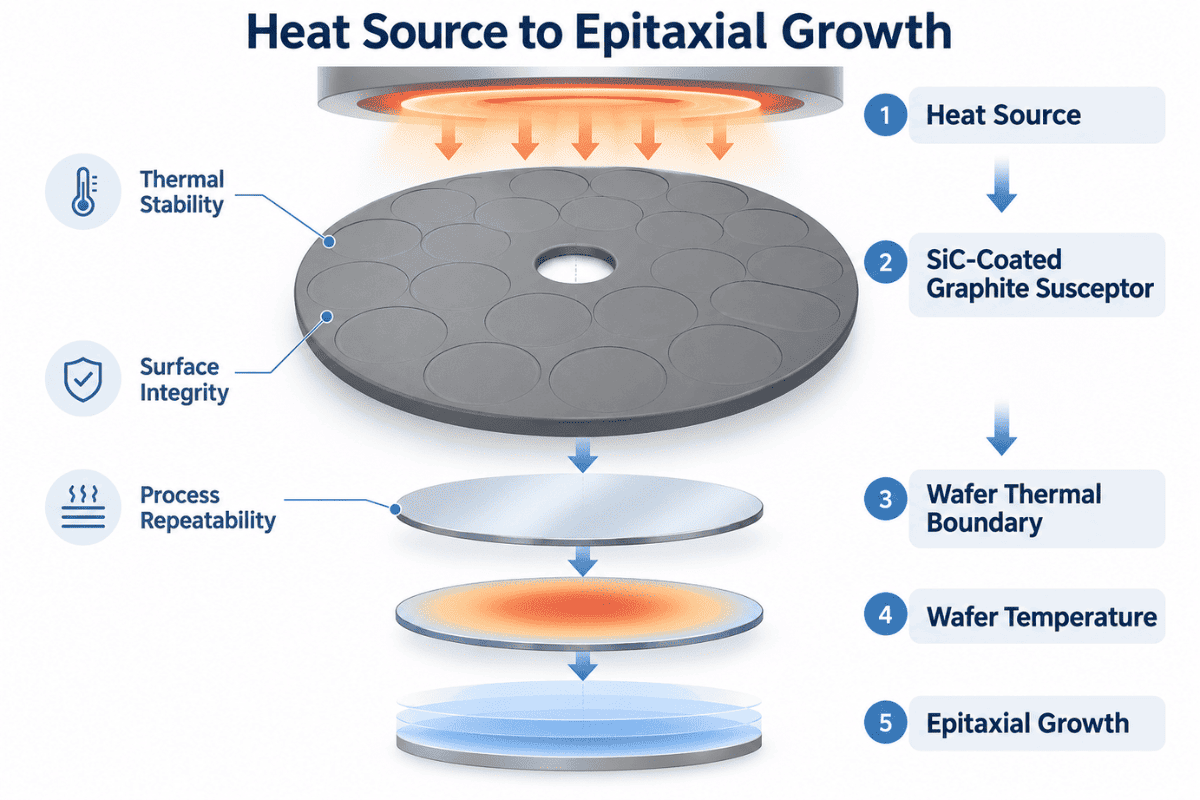

La ruta de energía en un sistema epitaxia simplificado se puede representar como:

Fuente de calor → Susceptor de grafito recubierto de SiC → Límite térmico de la oblea → Temperatura de la oblea → Crecimiento epitaxial

Cada interfaz importa. Si el susceptor se distorsiona, si las bolsas cambian de dimensión, si los depósitos se acumulan de manera desigual o si el recubrimiento falla localmente, las condiciones experimentadas por la oblea pueden cambiar incluso cuando la receta nominal del reactor permanece sin cambios.

Por este motivo, el mecanizado de precisión y la calidad del recubrimiento están estrechamente relacionados. SGL Carbon enfatiza el perfil de la bolsa, la planitud, el acabado superficial, la pureza y el recubrimiento homogéneo de SiC para los susceptores de epitaxia de silicio y también vincula las propiedades de los susceptores con la calidad de la capa epitaxial.

Existe una relación similar en MOCVD. Los portadores de obleas hacen girar los sustratos a través de un campo térmico y precursor controlado, y el comportamiento térmico del portador contribuye a la distribución de la temperatura de las obleas. SGL Carbon señala que se utilizan grafito de alta pureza, recubrimientos homogéneos de SiC y tolerancias dimensionales estrictas para controlar el rendimiento del portador en aplicaciones MOCVD relacionadas con LED y GaN.

Por lo tanto, sería inexacto afirmar que el recubrimiento de SiC por sí solo "mejora el rendimiento epitaxial". La conclusión de ingeniería más defendible es que un componente de grafito recubierto de SiC estable y bien diseñado ayuda a mantener laCondiciones de contorno térmicas, químicas y de contaminación.Requerido para epitaxia repetible.

Esa distinción es importante tanto para la precisión técnica como para la calificación del proveedor.

Por qué los requisitos difieren entre la epitaxia de silicio y SiC

El concepto de material subyacente es similar para el silicio y la epitaxia de SiC, pero la severidad del entorno operativo es diferente.

En la epitaxia de silicio, los susceptores recubiertos de alta pureza deben mantener la precisión dimensional, la uniformidad térmica y una superficie de proceso limpia. Los proveedores comerciales ponen gran énfasis en la planitud, la geometría de las cavidades, la tolerancia del mecanizado y la homogeneidad del recubrimiento porque el susceptor forma parte del sistema de calentamiento de las obleas.

La epitaxia de SiC normalmente genera una mayor tensión térmica y química en la zona caliente. El crecimiento de SiC a base de cloruro, por ejemplo, puede funcionar a temperaturas de alrededor de 1.570 °C en estudios de reactores publicados. En tales condiciones, la degradación del recubrimiento en puntos calientes localizados se vuelve particularmente relevante porque los cambios en la superficie del susceptor pueden afectar la reproducibilidad en múltiples ejecuciones.

Por lo tanto, la pregunta apropiada no es si el recubrimiento de SiC es “mejor” para un proceso que para otro. La pregunta correcta es si la arquitectura del recubrimiento es compatible con la realidad.temperatura, química del gas, ciclo térmico, método de limpieza y geometría de los componentes.

La misma lógica se aplica al evaluar recubrimientos alternativos como el TaC o al considerar componentes sólidos de SiC. La selección de materiales debe seguir el entorno del proceso en lugar de una jerarquía de materiales genérica.

Especificación de grafito recubierto de SiC como componente de ingeniería

Una especificación técnicamente significativa comienza con el reactor y no con el revestimiento.

El proveedor debe comprender el proceso de epitaxia, la configuración del reactor, el tamaño de la oblea, la geometría de los componentes, la temperatura de funcionamiento, los gases del proceso y la química de limpieza antes de definir los requisitos de grafito y recubrimiento. Luego, el dibujo del componente debe establecer la geometría de la cavidad, la planitud, las dimensiones críticas y el acabado de la superficie. Sólo después de comprender estos requisitos se deben finalizar los criterios de inspección, uniformidad, rugosidad y espesor del recubrimiento.

Este enfoque cambia la RFQ de una solicitud de producto básico:

“Cita unaSusceptor de grafito recubierto de SiC.”

—a una especificación de ingeniería construida alrededor del proceso real.

Para los componentes de epitaxia, el objetivo no es simplemente maximizar la vida útil del recubrimiento. El objetivo es mantener un componente que apoyetemperatura de oblea estable, contaminación controlada, bajo riesgo de partículas, consistencia dimensional y condiciones de crecimiento repetiblesdurante todo el período de servicio previsto.

Preguntas frecuentes

1. ¿Por qué el grafito está recubierto con carburo de silicio en epitaxia?

El grafito proporciona maquinabilidad y características térmicas útiles, mientras que CVD SiC proporciona una superficie de revestimiento de proceso de alta pureza y químicamente estable. La combinación permite que susceptores de grafito complejos funcionen en entornos de semiconductores exigentes.

2. ¿Por qué no utilizar grafito desnudo?

El grafito desnudo puede interactuar con gases reactivos, exponer impurezas, volverse áspero o generar partículas con el tiempo. Una densa capa de SiC separa el grafito de la atmósfera del proceso.

3. ¿El recubrimiento de SiC elimina la contaminación?

No. Reduce el riesgo de contaminación relacionada con el grafito cuando el recubrimiento permanece intacto, pero la contaminación también puede originarse en gases, superficies de la cámara, depósitos, manipulación y otros componentes del reactor.

4.¿El recubrimiento de SiC afecta el rendimiento térmico?

Sí. El recubrimiento, el sustrato de grafito, la geometría del componente y la condición de la superficie influyen juntos en el límite térmico entre el susceptor y la oblea. Por lo tanto, el recubrimiento debe evaluarse como parte del componente completo.

5. ¿Qué información debe incluirse en una solicitud de cotización?

Una RFQ útil debe incluir el modelo de reactor, el tipo de proceso, el tamaño de la oblea, el dibujo de los componentes, la temperatura de funcionamiento, los gases de proceso y de limpieza, los requisitos de grafito, las especificaciones del recubrimiento, las tolerancias críticas, el acabado de la superficie, los criterios de inspección y la cantidad requerida.

Referencias

1. Carbono SGL. Susceptores de grafito y componentes para epitaxia de silicio y SiC.

2. Carbono SGL. Recubrimiento SIGRAFINE® SiC.

3. Mersen. Equipos de proceso de semiconductores: grafito ultrapuro recubierto con carburo de silicio. Pedersen, H. y col. Crecimiento de epitaxia de SiC mediante CVD a base de cloruro. Revista de crecimiento cristalino.
