Sustrato versus epitaxia: funciones clave en la fabricación de semiconductores

Introducción: los dos pilares de los chips modernos

Para comprender verdaderamente cómo un chip avanzado logra computación de alta velocidad y una producción de alta potencia, debemos profundizar en los dos pilares fundamentales de su estructura física: el sustrato semiconductor y el proceso de crecimiento epitaxial.

En pocas palabras, el sustrato proporciona la "base" para el soporte mecánico y la disipación de calor, mientras que la capa epitaxial es la "capa funcional activa" meticulosamente construida sobre esa "base". Aunque los dos términos difieren solo en un carácter, tienen diferencias fundamentales en la estructura del material, los procesos de fabricación y los roles funcionales. Este artículo describirá sistemáticamente sus diferencias técnicas, parámetros clave y su impacto decisivo en el rendimiento del dispositivo final.

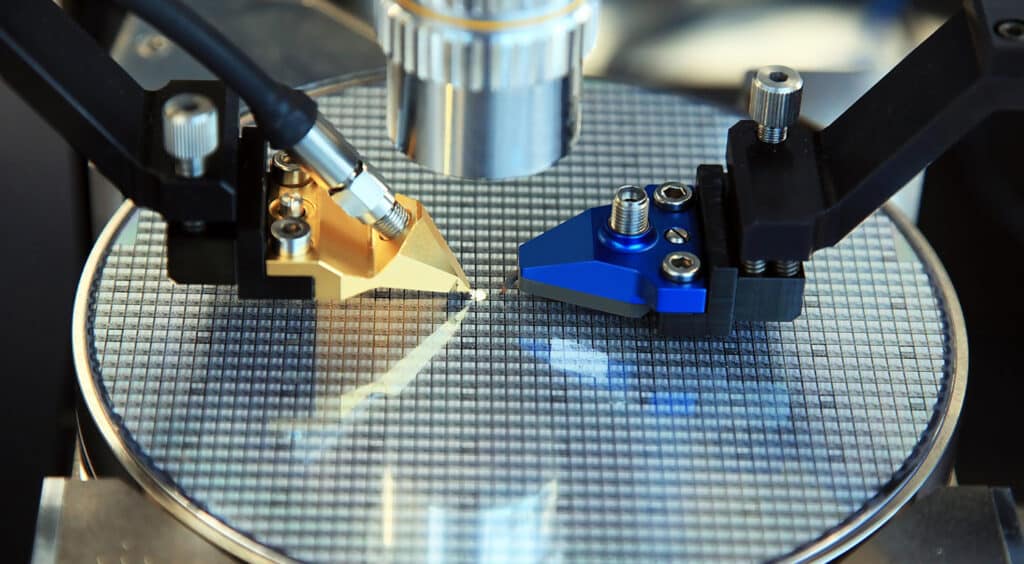

I. ¿Qué es un sustrato semiconductor?

[Conclusión clave de esta sección]: Un sustrato semiconductor sirve como "esqueleto" y "disipador de calor" del dispositivo. El silicio monocristalino (Si) de alta pureza domina el mercado de consumo, mientras que el carburo de silicio (SiC), con su alta conductividad térmica de 4,9 W/cm·K, se ha convertido en una opción indispensable para vehículos eléctricos y aplicaciones de alto voltaje.

Los sustratos semiconductores forman la base estructural y térmica de casi todos los dispositivos semiconductores. Desde una perspectiva mecánica, sirven como plataforma física que soporta micro y nanoestructuras; Más importante aún, proporcionan una plantilla de red cristalina continua que determina la orientación del cristal y la integridad estructural de las capas depositadas posteriormente.

Dependiendo de los requisitos de la aplicación, los materiales del sustrato pueden ser monocristalinos, policristalinos o incluso amorfos; sin embargo, los dispositivos electrónicos de alto rendimiento dependen casi por completo de lingotes monocristalinos de alta pureza para minimizar los límites de grano y los defectos que dificultan la movilidad del portador.

1.1 Tipos de sustratos convencionales y sus propiedades materiales

La elección de sustratos de gran tamaño afecta directamente el rendimiento del dispositivo, el rendimiento de fabricación y la estructura de costos. La industria utiliza principalmente tres tipos principales de sustratos:

• Sustratos de Silicio: El silicio monocristalino (Si) cultivado mediante los métodos Czochralski (CZ) o Float Zone (FZ) sigue siendo hasta el día de hoy la corriente principal en la industria mundial de semiconductores. Sus ventajas radican en una rentabilidad excepcional, una alta resistencia mecánica y una escalabilidad de hasta 300 mm (12 pulgadas). Se utiliza ampliamente en procesadores de consumo, dispositivos de memoria y células solares estándar.
• Sustratos de banda ancha (carburo de silicio y zafiro): Cuando los requisitos de potencia y frecuencia exceden los límites físicos del silicio, los materiales de banda prohibida amplia se convierten en la elección inevitable.
• Carburo de silicio (SiC): Con una excelente conductividad térmica (aproximadamente 3,7 a 4,9 W/cm·K[1]) y una alta intensidad de campo eléctrico de ruptura, es una opción ideal para inversores de vehículos eléctricos (EV) y redes eléctricas de alto voltaje.
• Zafiro (Al₂O₃): Con una excelente transparencia óptica y propiedades de aislamiento dieléctrico, se usa ampliamente en LED azules/ultravioleta y aplicaciones RF SOI especializadas.
• Sustrato de Cuarzo: Gracias a su inercia química extremadamente alta, su coeficiente de expansión térmica extremadamente bajo y su alta pureza óptica, se utiliza principalmente en componentes ópticos de alta gama, máscaras en blanco y equipos de sensores especializados.

1.2 Las dos funciones principales de los sustratos: soporte y disipación de calor

Durante el funcionamiento real del dispositivo, los sustratos a granel realizan dos funciones clave irremplazables:

Soporte Mecánico: Proporciona rigidez estructural durante ciclos térmicos severos, procesos químicos de alto vacío, manipulación de obleas y embalaje final, evitando eficazmente la deformación y fractura de las obleas.

Conducción de calor (disipación de calor): Los chips modernos generan flujos de calor masivos y localizados; Los sustratos de silicio a granel actúan como disipadores de calor directos, disipando el calor hacia afuera para evitar el sobrecalentamiento de la región de unión y la fuga térmica.

II. ¿Qué es el crecimiento epitaxial de semiconductores? (Capa activa basada en el rendimiento)

[Conclusión clave de esta sección]: La capa epitaxial es el "alma del rendimiento de un chip". CVD/MOCVD manejan la producción industrial a gran escala, mientras que MBE (Molecular Beam Epitaxy) permite interfaces ultra-empinadas con precisión de nivel atómico. Sin tecnología epitaxial, la resistencia ultrabaja del radar de ondas milimétricas 5G y los MOSFET de alto voltaje sería imposible.

Aunque el sustrato proporciona una base estable, los monocristales cultivados en masa contienen inevitablemente microdefectos, impurezas naturales y características eléctricas fijas. Para fabricar dispositivos de alta eficiencia y velocidad ultraalta, los fabricantes han adoptado la epitaxia: la deposición controlada de capas de cristal delgadas y ultralimpias sobre un sustrato objetivo.

Durante el proceso epitaxial, los átomos de vapor o haces moleculares se depositan sobre la superficie del sustrato calentado y están perfectamente alineados con la red cristalina subyacente. La oblea epitaxial resultante exhibe una pureza cristalina extremadamente alta, con una densidad de defectos varios órdenes de magnitud menor que la del sustrato en masa.

2.1 Tecnologías y equipos convencionales de deposición epitaxial

El crecimiento epitaxial moderno se logra principalmente mediante los siguientes métodos avanzados:

• Deposición química de vapor (CVD / MOCVD): Los precursores gaseosos se descomponen en la superficie de una oblea calentada para formar una capa monocristalina uniforme. Entre ellos, la deposición química de vapor metal-orgánico (MOCVD) es el estándar de la industria para el crecimiento epitaxial de compuestos III-V y semiconductores de banda ancha.

• Epitaxia de haz molecular (MBE): Este proceso, realizado en un entorno de vacío ultraalto (UHV), logra una precisión de capa de un solo átomo al dirigir un haz térmico preciso sobre el sustrato, lo que da como resultado gradientes de interfaz extremadamente pronunciados. Es adecuado para estructuras ultrafinas como los pozos cuánticos.

La deposición epitaxial de alta calidad depende no solo de un control preciso del proceso sino también de la gestión de la vida útil de los componentes clave dentro de la cámara de reacción (como los sustratos de grafito recubiertos de SiC), lo que afecta directamente la estabilidad y el rendimiento del proceso.

2.2 Aplicaciones avanzadas habilitadas por la tecnología epitaxial

Epitaxy permite arquitecturas de dispositivos que no se pueden lograr solo con materiales a granel:

• Transistor bipolar de heterounión de silicio-germanio (SiGe HBT): El crecimiento de una capa epitaxial de SiGe ultrafina en la región base crea un cambio de banda prohibida, lo que mejora significativamente la velocidad de respuesta de alta frecuencia.
• Tecnología de silicio tenso: Depositar una fina capa de silicio en una red de SiGe induce tensión de tracción o compresión, aumentando así la movilidad del portador (se mejoran tanto la movilidad de los electrones en los n-FET como la movilidad de los huecos en los p-FET).
• Crecimiento epitaxial selectivo (SEG): En las arquitecturas modernas FinFET y Gate-All-Around (GAA), el crecimiento epitaxial selectivo de Si/SiGe en las regiones de fuente/drenaje reduce la resistencia de contacto y aumenta la corriente de saturación.

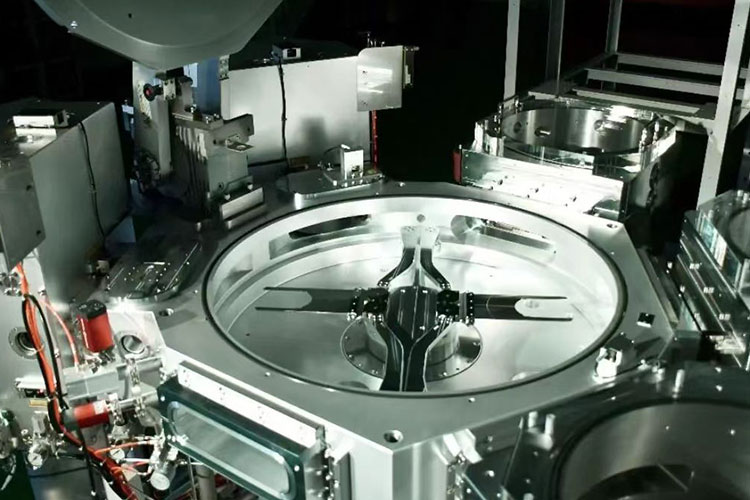

Para conocer la definición del proceso de epitaxia de semiconductores, consulte:¿Qué es el proceso de epitaxia de semiconductores?

III. Sustrato versus oblea epitaxial: descripción general de las diferencias clave

[Conclusión clave de esta sección]: La forma más directa de distinguir entre los dos es examinar sus “papeles funcionales”: el sustrato es responsable de resistir los choques físicos y térmicos, mientras que la capa epitaxial es responsable de resistir los campos eléctricos y de corriente. Al desacoplar la región activa de la región propensa a defectos, las obleas epitaxiales alcanzan niveles de corriente de fuga más de un orden de magnitud menores que los dispositivos fabricados directamente sobre un sustrato.

Para realizar una comparación visual, la siguiente tabla resume las diferencias fundamentales entre los sustratos a granel y las obleas epitaxiales en términos de parámetros de fabricación clave:

IV. Avance técnico: ¿Cómo mejora Epitaxy fundamentalmente el rendimiento del dispositivo?

[Conclusión clave de esta sección]: Los microdefectos naturales y los puntos de tensión térmica en los sustratos a granel son los "asesinos ocultos" que causan una alta corriente de fuga y un bajo voltaje de ruptura en los dispositivos. La esencia de la tecnología epitaxial radica en desacoplar el "sustrato mecánico defectuoso" de la "capa funcional activa libre de defectos", aislando así el transporte del portador dentro de la capa epitaxial pura. Este diseño de desacoplamiento da como resultado directamente frecuencias operativas más altas, menor consumo de energía y mayor vida útil de los dispositivos, un salto cualitativo que nunca se puede lograr utilizando solo sustratos a granel.

La introducción de la tecnología epitaxial no es simplemente “agregar una capa de película”, sino más bien un salto cualitativo en la confiabilidad del dispositivo y el rendimiento eléctrico.

Incluso con la mayor pureza química, los sustratos a granel estándar inevitablemente contienen microporosidad, precipitados de oxígeno y puntos de tensión térmica que quedan del proceso de extracción de cristales. La fabricación de dispositivos directamente sobre sustratos a granel a menudo da como resultado una alta corriente de fuga y una baja tolerancia al voltaje de ruptura.

Por el contrario, las obleas epitaxiales aíslan el transporte del portador dentro de una capa epitaxial pura y libre de defectos. Al desacoplar la región funcional activa del sustrato mecánico propenso a defectos, los fabricantes pueden lograr:

• Frecuencias de funcionamiento más altas (capacitancia parásita reducida);
• Menor consumo de energía (fugas reducidas);
• Mayor vida útil del dispositivo y estabilidad excepcional bajo estrés electrotérmico extremo.

Por ejemplo, en el campo de los semiconductores de potencia, la calidad de la capa epitaxial homogénea de SiC determina directamente la tensión nominal de ruptura y la resistencia de los dispositivos MOSFET, algo que los sustratos de SiC a granel no pueden lograr por sí solos.

V. Cuestiones técnicas que preocupan más a los ingenieros (Preguntas frecuentes)

(Las siguientes preguntas se derivan de desafíos técnicos comunes que enfrentan los ingenieros de procesos de líneas de producción de semiconductores durante los procesos reales de crecimiento epitaxial)

P1: Si las partículas aumentan repentinamente durante el crecimiento epitaxial, además de las fugas de la cámara, ¿qué otras áreas que fácilmente se pasan por alto deberían investigarse?

R: Esta es una de las situaciones inesperadas más desafiantes que enfrentan los ingenieros durante las ejecuciones rutinarias de obleas. Después de confirmar que la cámara es hermética, recomendamos priorizar la investigación de tres “rincones ocultos”:

1. Estado de la superficie del susceptor de grafito: Las microfisuras o zonas descascaradas en el revestimiento de SiC pueden liberar partículas a altas temperaturas. Si el susceptor se ha utilizado durante más de 1000 experimentos, recomendamos reemplazarlo inmediatamente para realizar la prueba; muchos problemas de partículas desaparecen después de reemplazar el susceptor por uno que tenga un recubrimiento intacto.

2. Transitorios de presión durante el cambio de la línea de gas: en los sistemas MOCVD, las fluctuaciones de presión en el momento del cambio de la fuente de gas pueden causar que los subproductos se desprendan de las paredes internas de la tubería. Recomendamos inspeccionar la curva de respuesta del controlador automático de presión (APC) para confirmar si se está produciendo un exceso de presión.

3. Contaminantes en la parte posterior del sustrato: si hay polvo fino o residuos orgánicos en la parte posterior del sustrato antes de que ingrese a la cámara, puede "migrar" a la capa epitaxial frontal a altas temperaturas; este es el problema que más comúnmente se pasa por alto.

La resolución de problemas de partículas es esencialmente un proceso de “eliminación”: comience con los consumibles reemplazados con más frecuencia y rastree el problema paso a paso hacia las partes más profundas de la cámara.

P2: En la epitaxia de SiC, ¿qué tan estrecha es la ventana del proceso para el crecimiento del flujo escalonado? ¿Cuáles son las tolerancias para las desviaciones de temperatura y presión?

R: Esta pregunta toca el núcleo del proceso de epitaxia del SiC: el crecimiento del flujo escalonado requiere que se cumplan tres condiciones simultáneamente dentro de una ventana extremadamente estrecha: suficiente movilidad de la superficie, una barrera de nucleación apropiada en el borde del escalón y supresión del crecimiento tridimensional de la isla.

Basado en datos prácticos de líneas de producción en masa:

• Ventana de temperatura: Normalmente entre 1550°C y 1650°C, con una ventana efectiva de aproximadamente ±15°C. Si la temperatura es demasiado baja, la rugosidad de la superficie (RMS) se deteriora drásticamente; si la temperatura es demasiado alta, aparecen inclusiones polimórficas de 3C-SiC.
• Ventana de presión: Normalmente controlado entre 50 y 200 mbar, con una ventana efectiva de aproximadamente ±20 mbar. Presión excesiva → longitud de migración superficial reducida y coalescencia escalonada; presión insuficiente → disminución de la sobresaturación del vapor y una disminución significativa en la tasa de crecimiento.

En aplicaciones prácticas de ingeniería, la mayoría de los ingenieros de procesos prefieren fijar primero la temperatura y luego ajustar la presión para encontrar la ventana, porque la cámara responde más rápidamente a los cambios de presión, lo que la hace adecuada para escaneos rápidos DOE (Diseño de experimentos).

P3: ¿Cómo se determina el ciclo de reemplazo del susceptor de grafito en los equipos MOCVD? ¿Se basa en el número de corridas o en la inspección visual?

R: Esta cuestión se relaciona directamente con el equilibrio entre el rendimiento del proceso y los costos de producción y es un enfoque clave tanto para los ingenieros de líneas de producción como para los tomadores de decisiones de adquisiciones.

La práctica estándar de la industria es un enfoque de doble vía que combina "vida útil del lote" e "inspección visual":

• Vida útil del lote: Los proveedores proporcionan una vida útil recomendada (por ejemplo, se recomiendan los susceptores recubiertos de SiC de VETEK para los lotes de Aixtron), derivada de pruebas de envejecimiento acelerado basadas en la fatiga por ciclos térmicos del recubrimiento. Incluso si la apariencia es normal, se recomienda reemplazar el susceptor según lo programado antes de alcanzar este recuento de lote para mitigar el riesgo de falla repentina.

• Inspección Visual: Después de cada lote de procesamiento, inspeccione visualmente la superficie del recubrimiento de SiC o examínela bajo un microscopio. Si aparece alguna de las siguientes “señales de alerta”, se debe realizar el reemplazo de inmediato; no espere hasta el final de la vida útil recomendada:

①Descamación o agrietamiento visible del revestimiento;

② Parches descoloridos con un diámetro >1 mm en la superficie (lo que indica daño en el recubrimiento y oxidación del sustrato de grafito);

③ Variaciones recurrentes de espesor localizadas en la capa epitaxial, siempre que se hayan descartado factores de distribución del flujo de aire.

Una práctica de ingeniería ampliamente validada es establecer el ciclo de reemplazo en el 80 % de la vida útil recomendada por el proveedor, y al mismo tiempo establecer una base de datos sobre la vida útil del sustrato fotografiando y archivando la apariencia de cada lote; este enfoque evita tanto el desguace prematuro (que causa desperdicio) como el juego hasta el último horno, lo que podría resultar en desecho de todo el lote.

P4: Cuando el arco o la deformación de la oblea epitaxial excede las especificaciones, ¿se debe principalmente al sustrato o al proceso epitaxial?

R: Este es el tema de “atribución de responsabilidad” más debatido entre los ingenieros durante las reuniones de análisis de rendimiento. La respuesta es: ambos contribuyen, pero el peso relativo varía según el sistema material:

Una secuencia pragmática de solución de problemas para problemas de deformación: Primero, verifique los datos de deformación entrante del sustrato (informe Cpk del proveedor) → Luego, verifique la uniformidad de temperatura del horno epitaxial (calibración del termopar) → Finalmente, ajuste la receta del proceso.

VI. Recomendaciones de resumen y selección

En resumen, el sustrato sirve como "esqueleto y disipador de calor", mientras que la capa epitaxial actúa como "cerebro y músculos". Ambos son indispensables:

Si se centra en chips lógicos estándar sensibles a los costos o en dispositivos discretos simples, los sustratos de silicio de gran tamaño y alta calidad son suficientes para satisfacer sus necesidades.

Si su aplicación implica comunicaciones de alta frecuencia, conversión de energía de alto voltaje o fotodetección de alta sensibilidad, entonces las obleas producidas mediante procesos epitaxiales de precisión son su mejor opción.

En la industria de fabricación de semiconductores actual, que busca continuamente soluciones "más rápidas, más pequeñas y más eficientes", la tecnología epitaxial se ha convertido en una herramienta fundamental para romper los límites físicos de la Ley de Moore.
