El cuello de botella invisible en el crecimiento del SiC: por qué la materia prima de SiC CVD a granel 7N está reemplazando al polvo tradicional

En el mundo de los semiconductores de carburo de silicio (SiC), la mayor parte de la atención se centra en los reactores epitaxiales de 8 pulgadas o en las complejidades del pulido de obleas. Sin embargo, si rastreamos la cadena de suministro hasta el principio (dentro del horno de transporte físico de vapor (PVT), se está produciendo silenciosamente una "revolución material" fundamental.

Durante años, el polvo de SiC sintetizado ha sido el caballo de batalla de la industria. Pero a medida que la demanda de altos rendimientos y bolas de cristal más gruesas se vuelve casi obsesiva, las limitaciones físicas del polvo tradicional están llegando a un punto límite. Esta es la razónMateria prima de SiC CVD a granel 7Nha pasado de la periferia al centro de las discusiones técnicas.

¿Qué significan realmente dos "nueves" adicionales?
En los materiales semiconductores, el salto de 5N (99,999%) a 7N (99,99999%) puede parecer un ajuste estadístico menor, pero a nivel atómico, es un cambio total de juego.

Los polvos tradicionales a menudo tienen problemas con las trazas de impurezas metálicas introducidas durante la síntesis. Por el contrario, el material a granel producido mediante deposición química de vapor (CVD) puede reducir las concentraciones de impurezas al nivel de partes por mil millones (ppb). Para quienes cultivan cristales semiaislantes de alta pureza (HPSI), este nivel de pureza no es sólo una métrica vanidosa, es una necesidad. El contenido ultrabajo de nitrógeno (N) es el factor principal que determina si un sustrato puede mantener la alta resistividad requerida para aplicaciones de RF exigentes.

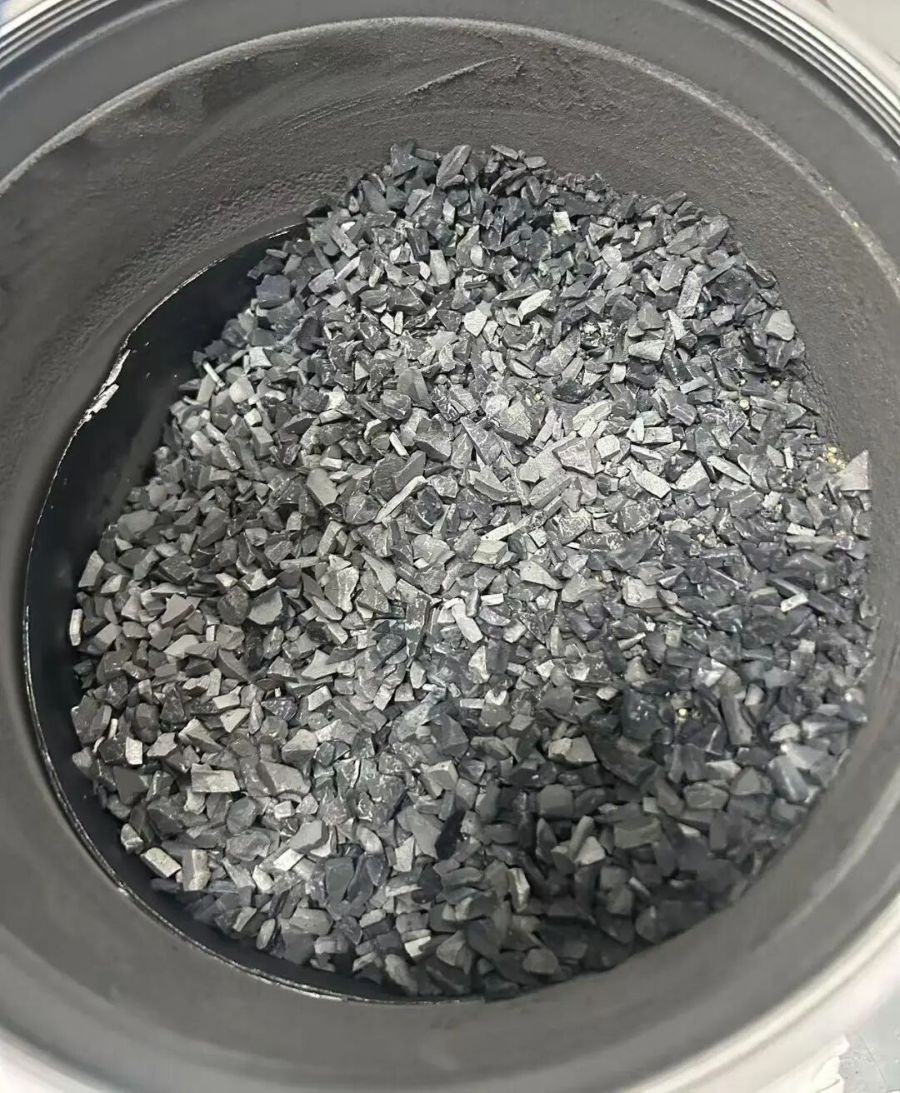

Resolver la contaminación por "polvo de carbono": una solución física para los defectos de los cristales

Cualquiera que haya pasado tiempo cerca de un horno de crecimiento de cristales sabe que las "inclusiones de carbono" son la peor pesadilla.

Cuando se utiliza polvo como fuente, las temperaturas superiores a 2000 °C a menudo provocan que las partículas finas se grafiticen o colapsen. Estas pequeñas partículas de "polvo de carbono" no ancladas pueden ser transportadas por corrientes de gas y aterrizar directamente en la interfaz de crecimiento del cristal, creando dislocaciones o inclusiones que efectivamente desechan toda la oblea.

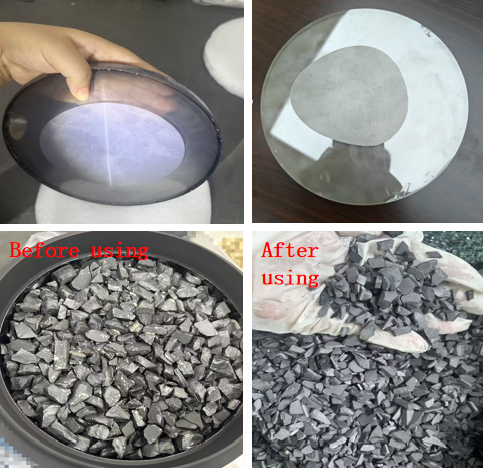

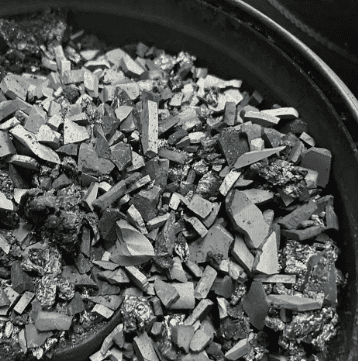

El material a granel CVD-SiC funciona de manera diferente. Su densidad es casi teórica, lo que significa que se comporta más como un bloque de hielo derritiéndose que como un montón de arena. Se sublima uniformemente desde la superficie, cortando físicamente la fuente de polvo. Este entorno de "crecimiento limpio" proporciona la estabilidad fundamental necesaria para impulsar el rendimiento de cristales de gran diámetro de 8 pulgadas.

Cinética: superando el límite de velocidad de 0,8 mm/h

La tasa de crecimiento ha sido durante mucho tiempo el "talón de Aquiles" de la productividad del SiC. En las configuraciones tradicionales, las tasas suelen oscilar entre 0,3 y 0,8 mm/h, lo que hace que los ciclos de crecimiento duren una semana o más.

¿Por qué el cambio a material a granel puede llevar estas velocidades a 1,46 mm/h? Todo se reduce a la eficiencia de transferencia de masa dentro del campo térmico:

1. Densidad de embalaje optimizada:La estructura del material a granel en el crisol ayuda a mantener un gradiente de temperatura más estable y pronunciado. La termodinámica básica nos dice que un gradiente mayor proporciona una fuerza impulsora más fuerte para el transporte en fase gaseosa.

2. Equilibrio estequiométrico:El material a granel se sublima de manera más predecible, suavizando el dolor de cabeza común de ser "rico en Si" al comienzo del crecimiento y "rico en C" hacia el final.

Esta estabilidad inherente permite que los cristales crezcan más gruesos y más rápidos sin el compromiso habitual en la calidad estructural.

Conclusión: la inevitabilidad de la era de las 8 pulgadas

A medida que la industria gira completamente hacia la producción de 8 pulgadas, el margen de error ha desaparecido. La transición a materiales a granel de alta pureza ya no es sólo una "actualización experimental", sino que es la evolución lógica para los fabricantes que buscan resultados de alto rendimiento y alta calidad.

Pasar del polvo al granel es más que un simple cambio de forma; es una reconstrucción fundamental del proceso PVT desde abajo hacia arriba.
