Obleas piezoeléctricas PZT: soluciones de alto rendimiento para MEMS de próxima generación

En la era de la rápida evolución de los MEMS (sistemas microelectromecánicos), seleccionar el material piezoeléctrico adecuado es una decisión decisiva para el rendimiento del dispositivo. Las obleas de película delgada de PZT (titanato de circonato de plomo) se han convertido en la principal opción frente a alternativas como el AlN (nitruro de aluminio), ya que ofrecen un acoplamiento electromecánico superior para sensores y actuadores de última generación.

Vetek Semiconductor proporciona obleas PZT-on-Si/SOI líderes en la industria. Aprovechando la deposición avanzada de películas delgadas, ofrecemos una uniformidad de película y una calidad cristalina excepcionales, diseñadas específicamente para superar obstáculos comunes de la industria, como la fatiga de la película y la degradación del rendimiento.

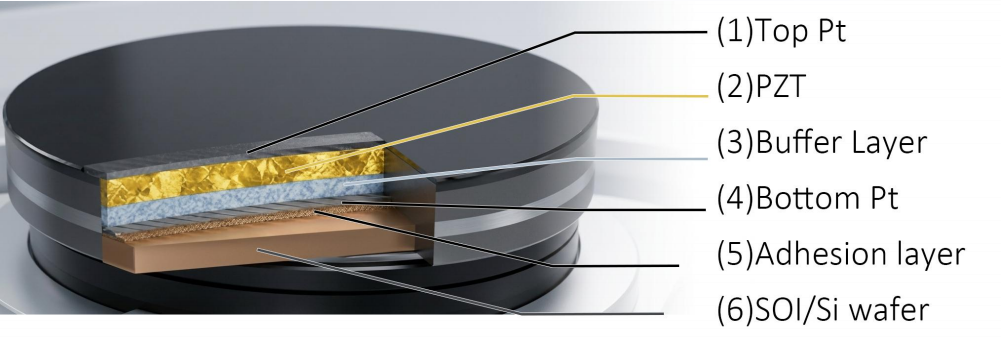

Arquitectura central: la sinergia de Pt y PZT

La integridad de la pila multicapa es fundamental para el rendimiento ferroeléctrico. Nuestras obleas utilizan una pila diseñada con precisión de electrodos metálicos y películas delgadas de cerámica:

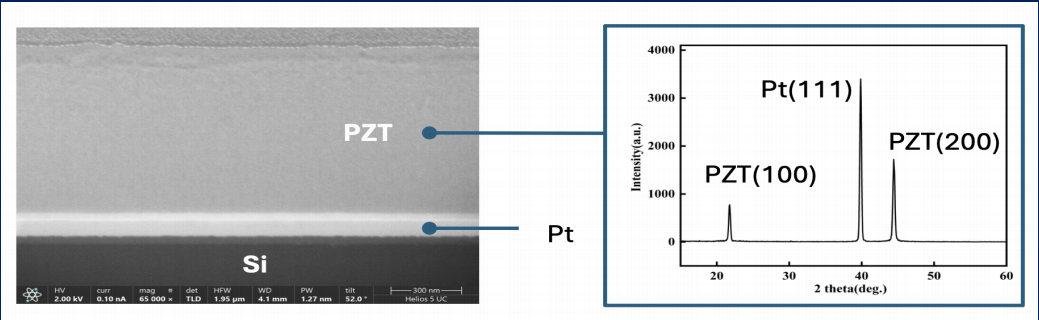

• El núcleo piezoeléctrico PZT:Nuestro proceso se centra en un riguroso control de la orientación del cristal. Según Muralt (2000), el PZT con una orientación preferida (100) o (001) produce una constante piezoeléctrica longitudinal significativamente mayor. La deposición optimizada de Vetek garantiza una orientación fuerte (100), lo que permite una producción masiva de energía incluso en espesores a nivel de micras.
• La capa crítica del electrodo Pt:El platino (Pt) sirve como conducto eléctrico y plantilla de crecimiento para el PZT. Reconocido por su alta conductividad y estabilidad térmica en ambientes ricos en oxígeno, el Pt es el estándar de oro de la industria para electrodos inferiores (Takahashi et al., 1994). Mantenemos una rugosidad superficial ultrabaja (Ra <= 1,0 nm) para proporcionar una interfaz ideal para la nucleación de PZT.
• Capas de amortiguación integradas:Para suprimir la difusión elemental entre el PZT y el sustrato de silicio, incorporamos un sistema de capa amortiguadora de precisión. Estas capas actúan como una barrera física y un amortiguador de tensión, evitando la delaminación de la película y garantizando la confiabilidad mecánica de toda la oblea durante el complejo grabado MEMS.

Aplicaciones de destino: ¿Dónde se utiliza PZT?

Las obleas PZT de alto rendimiento son esenciales para aplicaciones que requieren detección mecánica a eléctrica precisa o accionamiento eléctrico a mecánico:

• Electrónica de Consumo (PMUT):Los clientes objetivo incluyen fabricantes de módulos para teléfonos inteligentes y empresas de seguridad biométrica. Caso de uso: Las películas PZT generan ondas ultrasónicas de alta frecuencia para la detección de huellas dactilares debajo de la pantalla. En comparación con las soluciones heredadas, los PMUT basados ​​en PZT ofrecen una penetración más profunda y una resolución más alta (Akbari et al., 2016), lo que permite una autenticación biométrica 3D segura.
• Telecomunicaciones (RF MEMS):Los clientes objetivo incluyen diseñadores de chips frontales de RF y proveedores de infraestructura 5G/6G. Caso de uso: Utilizar el alto coeficiente de acoplamiento electromecánico de PZT para crear filtros sintonizables. Esto minimiza la pérdida de señal y amplía el ancho de banda, algo fundamental para gestionar la congestión del espectro en las redes 5G.
• Impresión Industrial:Los clientes objetivo incluyen fabricantes de impresoras de inyección de tinta industriales y fabricantes de pantallas flexibles (OLED). Caso de uso: Las obleas PZT se micromecanizan en actuadores ultrarrápidos. Al deformar instantáneamente la cámara de tinta, logran una dispensación de fluido de precisión de picolitros, una piedra angular para la fabricación de OLED y la impresión 3D de alta resolución.
• Cuidado de la salud:Los clientes objetivo incluyen investigación y desarrollo de dispositivos médicos y nuevas empresas de ultrasonido portátil. Caso de uso: conducción de sondas de ultrasonido intravascular (IVUS) para imágenes internas. También sirve como corazón de nebulizadores médicos silenciosos y de alta eficiencia para la administración de medicamentos dirigidos.
• Automotor:Los clientes objetivo incluyen proveedores de soluciones de conducción autónoma y desarrolladores de HMI de cabina inteligente. Caso de uso: Ampliación del rango de detección de sensores ultrasónicos para automóviles. Además, proporciona retroalimentación háptica en pantallas táctiles, simulando la sensación táctil de los botones físicos.

¿Por qué elegir Vetek Semiconductor?

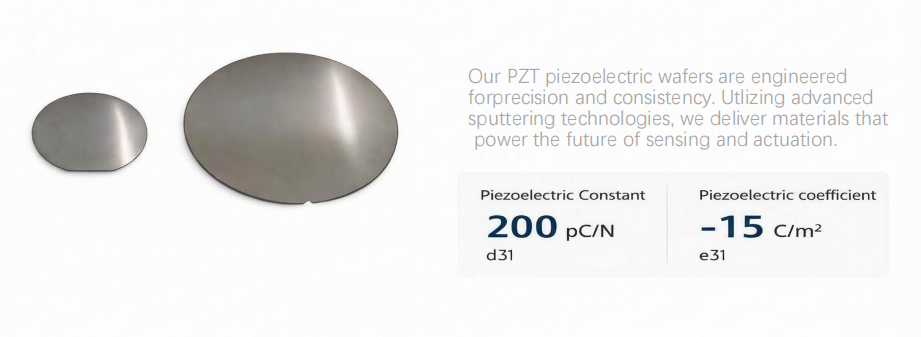

• Parámetros superiores:La constante piezoeléctrica d31 normalmente alcanza 200 pC/N, con un coeficiente e31 estable a -15 C/m2.
• Sustratos versátiles:Disponible en formatos de 6 y 8 pulgadas, incluidos sustratos SOI de alta resistividad (> 5000 ohm/cm).
• Personalización a medida:Admitimos obleas suministradas por el cliente (servicio de fundición) y podemos personalizar la relación de espesor de las capas de PZT y Pt para que coincidan con sus requisitos específicos de frecuencia de resonancia.

Autor:Sara Lee

Referencias Académicas:

[1] Muralt, P. (2000). "Películas delgadas PZT para microsensores y actuadores: problemas y avances".Revista de Micromecánica y Microingeniería.

[2] Trolier-McKinstry, S., et al. (2018). "Películas delgadas piezoeléctricas para MEMS".Revisión anual de la investigación de materiales.

[3] Akbari, M., et al. (2016). "Transductores ultrasónicos piezoeléctricos micromecanizados (pMUT) para imágenes médicas".En resonadores piezoeléctricos MEMS.
