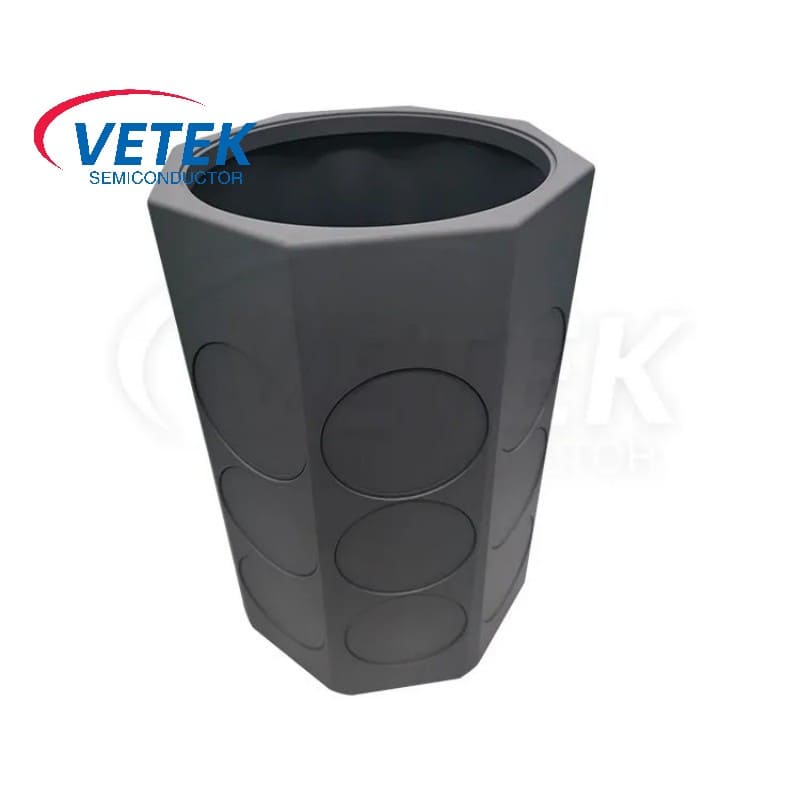

CVD SIC Coating Barrel Susceptor

El crecimiento de la epitaxia es el proceso de cultivo de una sola película de cristal (capa de cristal único) en un solo sustrato de cristal (sustrato). Esta película de cristal individual se llama epilapa. Cuando la epilapa y el sustrato están hechos del mismo material, se llama crecimiento homoepitaxial; Cuando están hechos de diferentes materiales, se llama crecimiento heteroepitaxial.

Según la estructura de la cámara de reacción epitaxial, hay dos tipos: horizontal y vertical. El susceptor del horno epitaxial vertical gira continuamente durante la operación, por lo que tiene buena uniformidad y un gran volumen de producción, y se ha convertido en la solución de crecimiento epitaxial convencional. El susceptor de barril de recubrimiento SIC CVD es el componente central del horno epitaxial de tipo barril. Y Vetek Semiconductor es el experto en producción del susceptor de barril de grafito recubierto de SIC para EPI.

En los equipos de crecimiento epitaxial como MOCVD y HVPE, los susceptores de barril de grafito recubierto de SIC se utilizan para fijar la oblea para garantizar que permanezca estable durante el proceso de crecimiento. La oblea se coloca en el susceptor de tipo barril. A medida que avanza el proceso de producción, el susceptor gira continuamente para calentar la oblea de manera uniforme, mientras que la superficie de la oblea está expuesta al flujo de gas de reacción, lo que finalmente alcanza un crecimiento epitaxial uniforme.

CVD SIC Cubo de recubrimiento Schematic de tipo de barril

El horno de crecimiento epitaxial es un entorno de alta temperatura lleno de gases corrosivos. Para superar un entorno tan duro, el semiconductor Vetek agregó una capa de recubrimiento SIC al susceptor de barril de grafito a través del método CVD, obteniendo así un susceptor de barril de grafito recubierto de SIC

Características estructurales:

●  Distribución de temperatura uniforme: La estructura en forma de barril puede distribuir el calor de manera más uniforme y evitar el estrés o la deformación de la oblea debido al sobrecalentamiento local o el enfriamiento.

●  Reducir la perturbación del flujo de aire: El diseño del susceptor en forma de barril puede optimizar la distribución del flujo de aire en la cámara de reacción, lo que permite que el gas fluya suavemente sobre la superficie de la oblea, lo que ayuda a generar una capa epitaxial plana y uniforme.

●  Mecanismo de rotación: El mecanismo de rotación del susceptor en forma de cañón mejora la consistencia del espesor y las propiedades del material de la capa epitaxial.

●  Producción a gran escala: El susceptor en forma de cañón puede mantener su estabilidad estructural mientras transporta obleas grandes, como obleas de 200 mm o 300 mm, que es adecuada para la producción en masa a gran escala.

Vetek Semiconductor CVD SIC Coating Barrel Type susceptor está compuesto por grafito de alta pureza y recubrimiento CVD SIC, lo que permite al susceptor trabajar durante mucho tiempo en un entorno de gas corrosivo y tiene una buena conductividad térmica y soporte mecánico estable. Asegúrese de que la oblea se calienta de manera uniforme y logre un crecimiento epitaxial preciso.

Propiedades físicas básicas del recubrimiento SIC CVD

Propiedades físicas básicas del recubrimiento SIC CVD
Propiedad	Valor típico
Estructura cristalina	Policristalina de fase β FCC, principalmente (111) orientada
Densidad	3.21 g/cm³
Dureza	2500 Vickers Dureza （500 g de carga）
Tamaño de grano	2 ~ 10 mm
Pureza química	99.99995%
Capacidad de calor	640 j · kg-1· K-1
Temperatura de sublimación	2700 ℃
Resistencia a la flexión	415 MPA RT 4 puntos
Módulo de Young	430 GPA 4PT Bend, 1300 ℃
Conductividad térmica	300W · m-1· K-1
Expansión térmica (CTE)	4.5 × 10-6K-1

Vetek semiconductor CVD Sic recubrimiento de recubrimiento de barril de cañón
