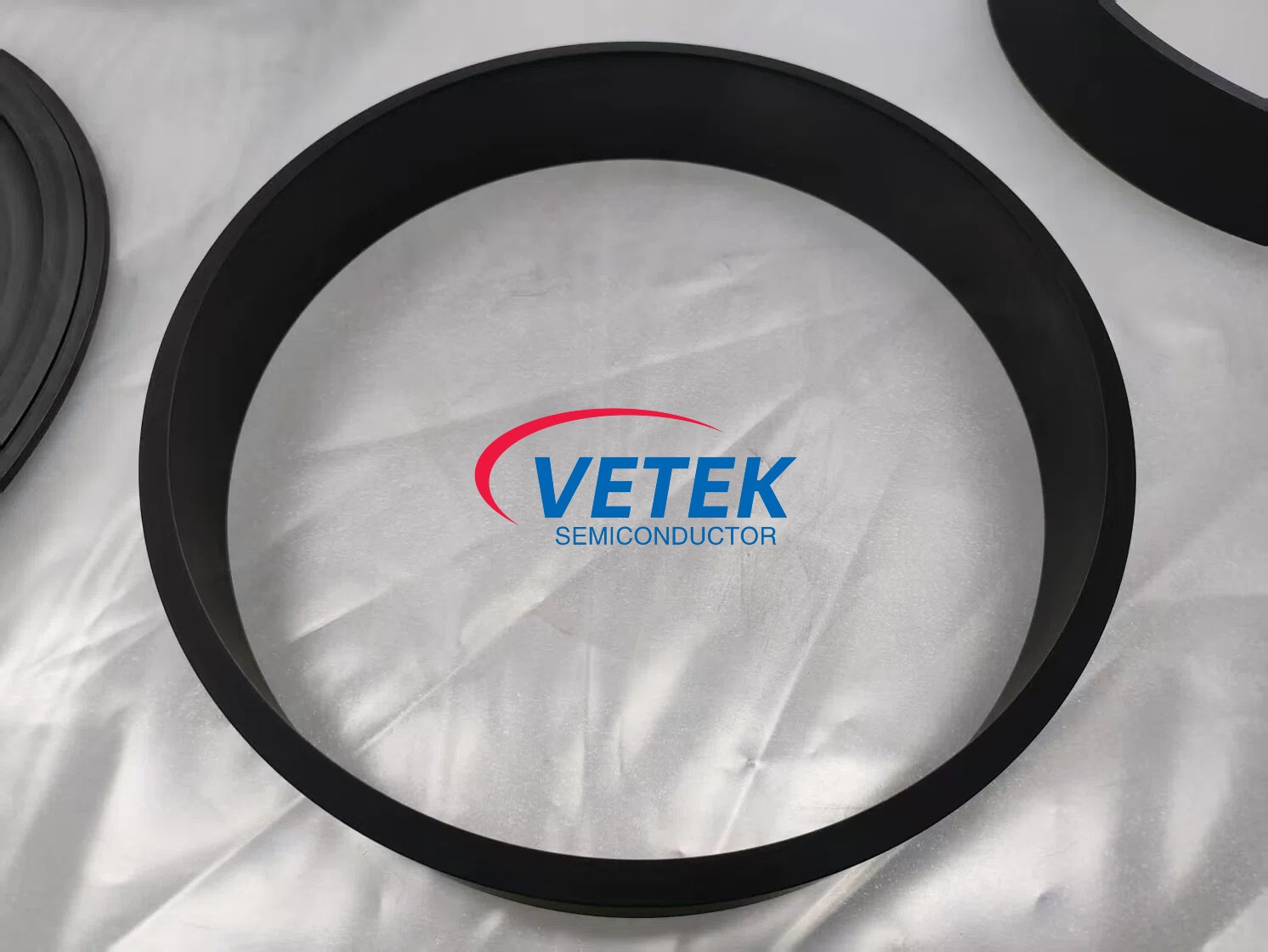

Anillos de grafito recubiertos de carbono pirolítico (PyC): mejora de la confiabilidad en la fabricación de semiconductores a alta temperatura

La búsqueda de obleas más grandes, densidades de potencia cada vez mayores y secuencias de procesos más complejas está imponiendo exigencias sin precedentes a los materiales utilizados dentro de los equipos de fabricación de semiconductores. Los componentes que se encuentran dentro de reactores y sistemas térmicos ahora tienen que soportar temperaturas extremas, atmósferas químicas agresivas y ciclos térmicos repetidos, todo ello manteniendo tolerancias dimensionales estrictas y prácticamente sin liberar contaminantes.

Entre las soluciones de materiales avanzadas que han surgido para enfrentar estos desafíos, los anillos de grafito recubiertos de carbono pirolítico (PyC) han ganado una posición particularmente fuerte. Ahora están ampliamente especificados para el crecimiento de cristales de carburo de silicio, deposición epitaxial, procesos CVD y otros tratamientos térmicos de alta temperatura. En Vetek Semiconductor, hemos centrado nuestros esfuerzos de I+D en tecnologías de recubrimiento de carbono pirolítico que ayudan a las fábricas a lograr procesos más estables, vidas útiles más largas y menores costos operativos generales.

¿Por qué el grafito sin protección se queda corto en los procesos actuales?

El grafito ha sido durante mucho tiempo un material de batalla para los sistemas térmicos semiconductores, gracias a su buena conductividad térmica, su bajo peso y su capacidad para soportar temperaturas extremadamente altas. Pero el grafito desnudo, por sí solo, ya no es suficiente para muchos de los procesos avanzados actuales.

Tomemos, por ejemplo, el crecimiento de cristales de SiC PVT, la epitaxia MOCVD, la deposición de CVD, los pasos de difusión y oxidación o el recocido a alta temperatura. En cada uno de ellos, los componentes de grafito están expuestos habitualmente a condiciones que incluyen temperaturas superiores a 1500 °C, hidrógeno, amoníaco, gases que contienen cloro y frecuentes ciclos térmicos de altibajos. Con el tiempo, el grafito sin tratar comienza a mostrar erosión superficial, desprendimiento de partículas, ataque químico, uniformidad térmica degradada y una vida útil notablemente más corta. Incluso las partículas más pequeñas generadas durante el procesamiento pueden aterrizar en las obleas y perjudicar el rendimiento.

Precisamente por eso la protección avanzada de superficies se ha convertido en una parte no negociable de la fabricación moderna de semiconductores.

¿Qué es realmente el recubrimiento de carbón pirolítico?

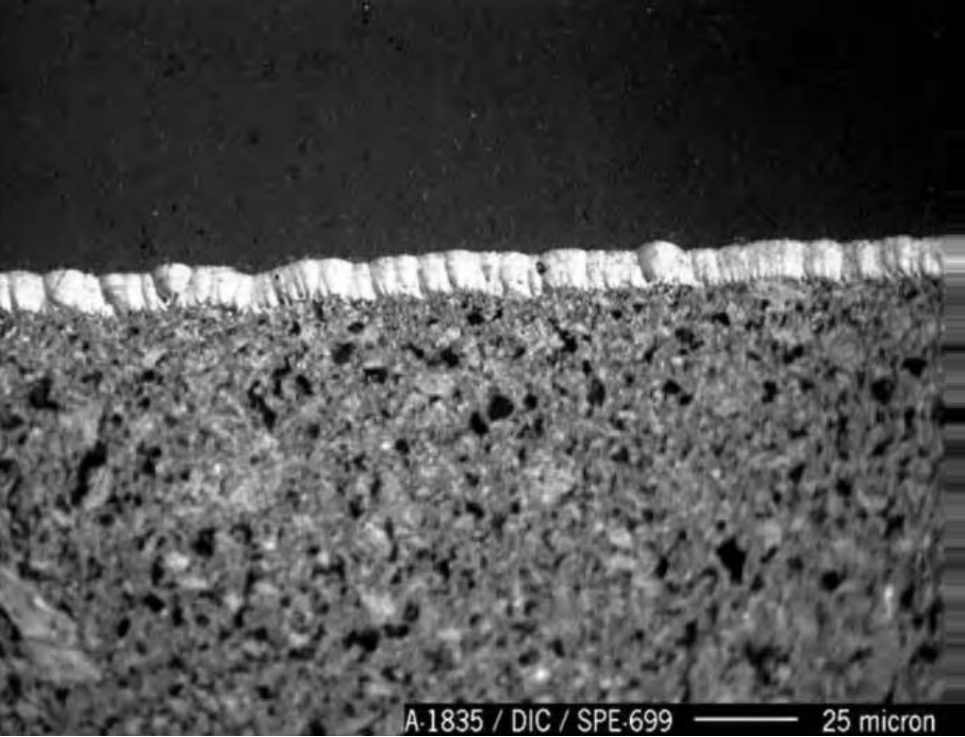

El recubrimiento de carbono pirolítico se produce mediante una ruta especializada de deposición química de vapor (CVD), en la que se deposita una capa de carbono densa y altamente ordenada sobre un sustrato de grafito de alta pureza. Lo que distingue a PyC de los recubrimientos de carbono convencionales es su microestructura bien ordenada, que se traduce en un rendimiento térmico, mecánico y químico excepcional.

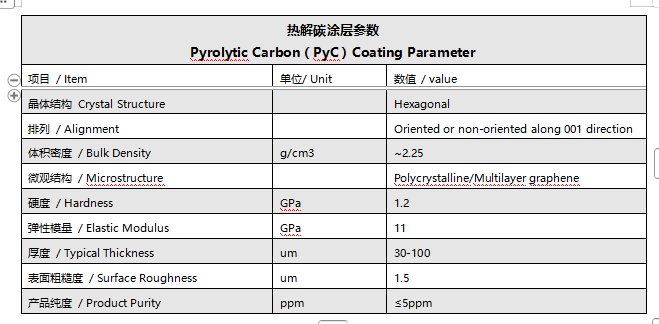

En Vetek Semiconductor, nuestros recubrimientos de carbono pirolítico están diseñados para ofrecer varios beneficios prácticos:

• Alta pureza: las impurezas totales se mantienen por debajo de 20 ppm, con una excelente estanqueidad al gas, lo que hace que el recubrimiento sea adecuado para entornos de semiconductores ultralimpios.
• Excelente estabilidad térmica: el revestimiento permanece estable a temperaturas ultraaltas; de hecho, su resistencia mecánica aumenta a medida que aumenta la temperatura, con un rendimiento máximo alrededor de 2750 °C y un punto de sublimación de hasta 3600 °C.
• Excelente resistencia al choque térmico: gracias a un bajo coeficiente de expansión térmica, alta conductividad térmica y bajo módulo elástico, PyC resiste muy bien los cambios rápidos de temperatura.
• Amplia estabilidad química: resiste ácidos, álcalis, sales, reactivos orgánicos e incluso metales fundidos.
• Desgasificación ultrabaja: alrededor de 1800°C, el PyC puede mantener un nivel de vacío de aproximadamente 10⁻⁷mmHg sin una liberación significativa de gas.

Todas estas características hacen del grafito recubierto de PyC una opción confiable para las aplicaciones de semiconductores más duras.

¿Dónde se utilizan más los anillos recubiertos de carbono pirolítico?

1. Crecimiento de cristales de SiC por PVT

El transporte físico de vapor es posiblemente uno de los procesos más exigentes en el mundo de los semiconductores, con temperaturas de funcionamiento típicas en el rango de 2300-2500°C. Los anillos de grafito recubiertos de PyC se emplean comúnmente en sistemas de campos térmicos, susceptores, crisoles, escudos térmicos y soportes estructurales. Los usuarios informan de un menor riesgo de contaminación, campos térmicos más consistentes, una vida útil más larga de los componentes y condiciones de crecimiento de cristales más estables. En algunos casos, los fabricantes han observado una eficiencia de crecimiento entre un 15 y un 20 % mayor y rendimientos de obleas superiores al 90 %.

2. Epitaxia de semiconductores (SiC y GaN)

Para el crecimiento epitaxial, la uniformidad de la temperatura en toda la oblea es absolutamente crítica para la calidad de la película. Las piezas de grafito recubiertas de PyC ayudan a crear un entorno de crecimiento más estable al ofrecer una distribución uniforme del calor y reducir la generación de partículas. La recompensa es una mejor consistencia del proceso, densidades de defectos tan bajas como 0,05 defectos/cm² y una mejor uniformidad de oblea a oblea, todo lo cual se traduce directamente en un mayor rendimiento de producción.

3. Difusión y oxidación a alta temperatura.

Estos anillos recubiertos también se utilizan ampliamente en hornos de difusión, hornos de oxidación y sistemas de recocido. Su fuerte resistencia al choque térmico les permite sobrevivir a repetidos ciclos de calentamiento y enfriamiento con una degradación mínima. En la práctica, los intervalos de mantenimiento a menudo se pueden ampliar de tres a seis meses, lo que aumenta la disponibilidad del equipo y reduce el tiempo de inactividad.

Carbono pirolítico versus otras tecnologías de recubrimiento de semiconductores

Diferentes procesos requieren diferentes soluciones de recubrimiento, razón por la cual Vetek Semiconductor ofrece una gama de tecnologías avanzadas para adaptarse a entornos operativos específicos.

El recubrimiento CVD SiC ofrece una pureza de hasta el 99,99999 %, excelente resistencia química, baja generación de partículas y una larga vida útil. Se utiliza comúnmente en epitaxia de SiC y GaN, reactores MOCVD y sistemas PECVD.

El recubrimiento CVD TaC proporciona una resistencia superior a la oxidación, una excelente estabilidad a altas temperaturas y una excelente resistencia al desgaste, lo que lo convierte en la opción preferida para el crecimiento de monocristales de SiC y la fabricación de semiconductores de tercera generación.

Al ofrecer múltiples opciones de recubrimiento, permitimos a los clientes seleccionar el material más apropiado para cada paso específico de su flujo de proceso.

¿Qué aporta Vetek Semiconductor en términos de fabricación?

La producción de componentes semiconductores fiables no se trata sólo de materiales avanzados: también depende de un mecanizado de precisión y de un riguroso control de calidad. Vetek Semiconductor opera una plataforma de fabricación integrada que cubre la purificación de materiales, el mecanizado de precisión CNC, el recubrimiento de carbono pirolítico, el recubrimiento CVD SiC, el recubrimiento CVD TaC y la inspección integral.

Nuestro mecanizado de precisión mantiene tolerancias dimensionales de hasta ±3 μm y podemos manejar geometrías complejas. También tenemos capacidad de procesamiento de gran tamaño: componentes de hasta 2000 mm de diámetro y 2000 mm de altura están dentro de nuestra capacidad. Toda la producción se lleva a cabo bajo un estricto control de la contaminación, siguiendo protocolos de pureza de grado semiconductor.

Nuestros componentes están diseñados para ser reemplazos inmediatos para las principales plataformas de equipos, incluidos los de Applied Materials, Lam Research, Veeco, Aixtron, ASM, TEL y LPE, para que los clientes puedan actualizarlos sin modificaciones significativas en los equipos.

El valor a largo plazo de los recubrimientos avanzados

Reducir el costo total de propiedad es una prioridad en toda la industria y las tecnologías de recubrimiento avanzadas ofrecen retornos mensurables. Los usuarios normalmente ven costos de consumibles hasta un 40 % más bajos, una eficiencia de crecimiento de cristales entre un 15 y un 20 % mayor, intervalos de mantenimiento extendidos, un tiempo de inactividad reducido del equipo, un rendimiento mejorado de las obleas y una vida útil más larga de los componentes.

A medida que la fabricación de semiconductores avanza hacia obleas de SiC más grandes, dispositivos de mayor potencia y entornos térmicos cada vez más exigentes, la ingeniería de superficies no hará más que crecer en importancia. Los anillos de grafito recubiertos de carbono pirolítico, junto con las tecnologías CVD SiC y CVD TaC, desempeñan un papel cada vez más central en la construcción de sistemas de producción más eficientes, confiables y escalables.
