Por qué los susceptores de grafito recubiertos de SiC son esenciales para la epitaxia de semiconductores

A medida que los dispositivos semiconductores continúan evolucionando hacia una mayor potencia, mayor frecuencia y mayor integración, los requisitos impuestos a los equipos de crecimiento epitaxial se han vuelto cada vez más exigentes. Ya sea que produzcan dispositivos de potencia de SiC, componentes de RF de GaN, chips LED u obleas epitaxiales de silicio, los fabricantes confían en un componente crítico dentro del reactor: el susceptor de grafito recubierto de SiC.

Aunque rara vez es visible fuera de la cámara de reacción, este componente afecta directamente la uniformidad de la temperatura de la oblea, la generación de partículas, la vida útil del recubrimiento y, en última instancia, el rendimiento del dispositivo.

¿Qué es un susceptor de grafito recubierto de SiC?

Un susceptor de grafito recubierto de SiC es un componente de grafito diseñado con precisión y protegido por un denso recubrimiento de carburo de silicio de deposición química de vapor (CVD).

Dentro de un reactor epitaxial, el susceptor realiza varias funciones críticas:

• Soporta obleas semiconductoras durante todo el proceso de crecimiento.
• Transfiere calor uniformemente desde el calentador a la oblea.
• Gira junto con la oblea para mejorar la uniformidad de la película.
• Mantiene la estabilidad dimensional bajo ciclos térmicos repetidos.
• Protege el sustrato de grafito de los gases de proceso corrosivos.

Dependiendo del proceso, los susceptores pueden diseñarse como susceptores tipo panqueque, susceptores de barril, bandejas, portadores de obleas o componentes de reactor personalizados.

¿Por qué no utilizar grafito desnudo?

El grafito ha sido reconocido durante mucho tiempo como uno de los mejores materiales de ingeniería para altas temperaturas debido a su:

· Excelente conductividad térmica

· Bajo coeficiente de expansión térmica.

· Estabilidad a altas temperaturas

· Fácil maquinabilidad

· Baja densidad

Sin embargo, el grafito desnudo no es adecuado para el procesamiento directo de semiconductores.

Durante la epitaxia, los gases de proceso como H₂, HCl, NH₃, silano, clorosilanos y precursores organometálicos atacan continuamente las superficies de grafito expuestas. Con el tiempo, el grafito comienza a oxidarse, corroerse y liberar partículas de carbono.

Estas partículas pueden:

· contaminar las obleas,

· aumentar la densidad de defectos,

· reducir la uniformidad epitaxial,

· acortar los intervalos de mantenimiento de los reactores.

Por lo tanto, casi todos los reactores semiconductores modernos utilizan revestimientos cerámicos protectores en lugar de grafito expuesto.

¿Por qué el carburo de silicio es el recubrimiento preferido?

Entre los materiales de recubrimiento disponibles, incluidos BN, ZrB₂, TaC y varios recubrimientos de óxido, el carburo de silicio CVD se ha convertido en el estándar de la industria porque ofrece un excelente equilibrio de propiedades térmicas, químicas y mecánicas.

Las ventajas clave incluyen:

• Excelente resistencia química: el SiC denso evita que los gases corrosivos lleguen al sustrato de grafito, lo que extiende drásticamente la vida útil del componente.
• Excelente conductividad térmica: la alta conductividad térmica permite una rápida transferencia de calor mientras mantiene una excelente uniformidad de temperatura en toda la oblea.
• Desajuste de expansión térmica baja: el coeficiente de expansión térmica del SiC se asemeja mucho al grafito, lo que reduce la tensión interna durante los ciclos repetidos de calentamiento y enfriamiento.
• Alta dureza: el recubrimiento resiste la abrasión durante la carga de obleas y el funcionamiento del reactor.
• Alta pureza: los recubrimientos CVD SiC de alta calidad minimizan la contaminación metálica y la generación de partículas, algo fundamental para la fabricación avanzada de semiconductores.

¿Por qué la deposición química de vapor (CVD)?

Existen varias tecnologías de recubrimiento, que incluyen:

· Pulverización con plasma

· Recubrimiento sol-gel

· Deposición electroforética

· Cementación en paquete

· Recubrimiento con brocha

Sin embargo, la fabricación de semiconductores favorece abrumadoramente la deposición química de vapor (CVD) porque produce recubrimientos con:

· pureza extremadamente alta,

· excelente densidad,

· espesor uniforme,

· adherencia superior,

· baja porosidad,

· excelente conformidad en geometrías complejas.

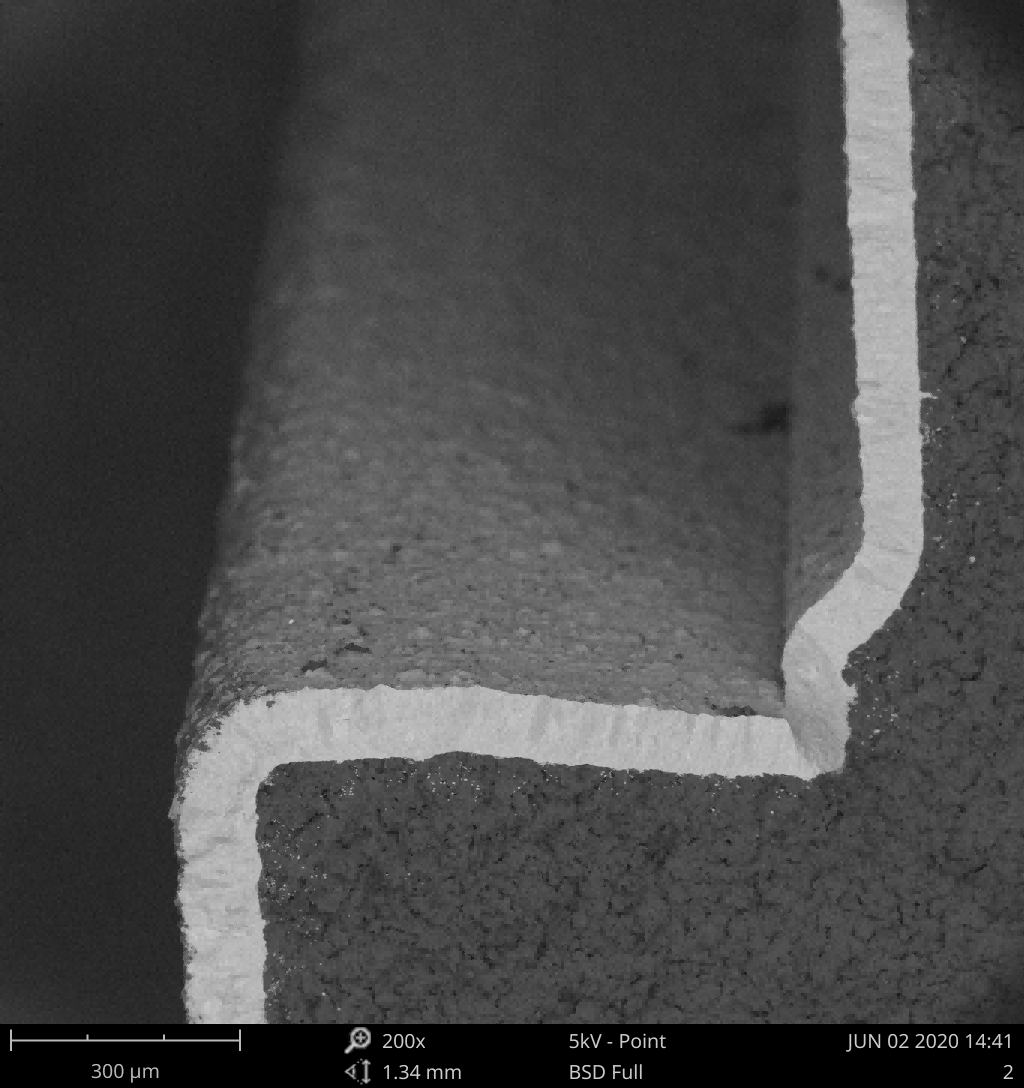

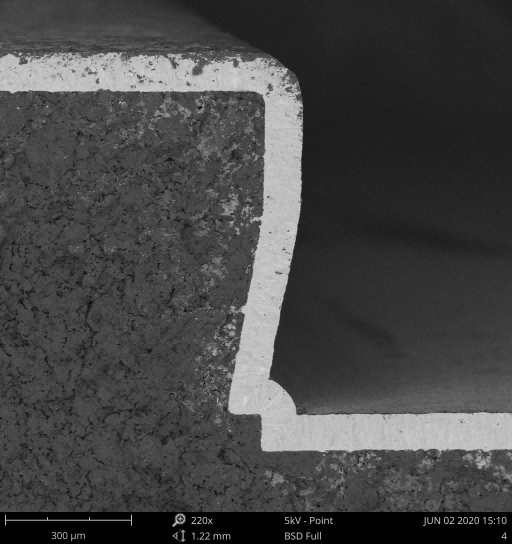

A diferencia de los recubrimientos rociados que a menudo contienen poros e interfaces débiles, CVD SiC forma una capa cristalina densa unida químicamente al sustrato de grafito, lo que resulta en una vida útil significativamente más larga en condiciones de proceso duras.

Aplicaciones típicas

Los componentes de grafito recubiertos de SiC se utilizan ampliamente en:

Epitaxia de SiC: admite obleas de SiC conductoras y semiaislantes durante el crecimiento homoepitaxial para MOSFET, SBD y otros dispositivos de energía.

Epitaxia de silicio: proporciona plataformas térmicas estables para la epitaxia de obleas de silicio utilizadas en CMOS y en la fabricación de semiconductores de potencia.

GaN Epitaxy: respalda el crecimiento de GaN-on-Si y GaN-on-SiC para dispositivos de RF, HEMT, MicroLED y electrónica de potencia.

Fabricación de LED: se utiliza dentro de reactores MOCVD para crecimiento epitaxial azul, verde, UV y MicroLED.

Conclusión

A medida que los procesos de semiconductores continúan avanzando hacia obleas más grandes, ventanas de proceso más ajustadas y menores densidades de defectos, la importancia de los componentes de los reactores de alto rendimiento continúa creciendo.

Los susceptores de grafito recubiertos de SiC CVD se han vuelto indispensables porque combinan el rendimiento térmico superior del grafito con la excelente resistencia química, pureza y durabilidad del carburo de silicio.

Ya sea para dispositivos de potencia de SiC, electrónica de RF GaN, producción de LED o epitaxia de silicio, invertir en componentes de grafito recubiertos de SiC de alta calidad contribuye directamente a un mayor rendimiento, un mayor tiempo de actividad del equipo y menores costos de fabricación.
