¿Cómo resolver una alta variación de bolsillo a bolsillo en susceptores de grafito de epitaxia de silicio de múltiples bolsillos?

Solución de optimizaciónn para susceptores recubiertos de SiC CVD de alta precisión

Al abordar el problema de la falta de uniformidad del espesor de la película causada por la alta variación de bolsillo a bolsillo (1,4 %) en susceptores de grafito epitaxia de silicio de múltiples bolsillos, VeTek Semiconductor ha mejorado la planitud del susceptor a <0,08 mm y ha reducido la variación de bolsillo a bolsillo a 0,69 % a través de la simulación de campo de flujo de horno CVD y el mecanizado de alta precisión, lo que aumenta significativamente el rendimiento de la oblea epitaxial.

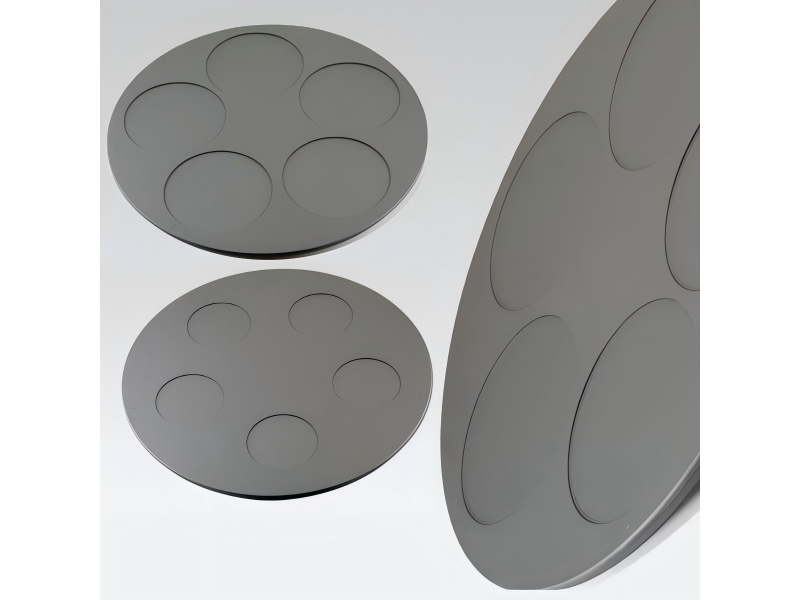

Susceptores de grafito de epitaxia de silicio de múltiples bolsillos con revestimiento CVD SiC de alta precisión

I. Resumen ejecutivo

Durante la producción de epitaxia de silicio de múltiples bolsillos, nuestro cliente (una fundición de obleas semiconductoras) enfrentó desafíos de larga data con una alta variación de bolsillo a bolsillo en el espesor de la capa epitaxial (datos originales: 1,4%). Esto afectó gravemente a la consistencia de la oblea epitaxial y al rendimiento del dispositivo posterior. Al realizar una simulación numérica en 3D y un análisis de la dinámica de fluidos internos y los campos térmicos dentro del horno de epitaxia CVD, combinados con la optimización de la estructura de las herramientas y la tecnología de recubrimiento de carburo de silicio por deposición química de vapor (CVD SiC) de alta precisión, el equipo de VeTek Semiconductor mejoró significativamente la planitud de la superficie del susceptor de grafito de epitaxia de silicio de múltiples bolsillos de <0,20 mm a <0,08 mm. Después de estas mejoras, la variación del espesor de la película de bolsillo a bolsillo del cliente se redujo drásticamente al 0,69 %, logrando un salto cualitativo en la uniformidad del espesor de la película.

Comparación de métricas clave de rendimiento

II. Antecedentes del cliente: búsqueda de soluciones de producción epitaxial de alta consistencia

Perspectiva central: en la fabricación de epitaxia de silicio de gran tamaño y con múltiples bolsillos, incluso las deformaciones más pequeñas del susceptor se ven magnificadas por costosas pérdidas de rendimiento del chip.

El cliente de esta asociación es una fundición líder de obleas epitaxiales de silicio y dispositivos de potencia de 8/12 pulgadas, que fabrica principalmente obleas epitaxiales de silicio de película gruesa utilizadas en MOSFET de alto voltaje, IGBT y electrónica automotriz. A medida que los clientes intermedios exigen una coherencia cada vez más estricta en los parámetros eléctricos de los chips, el espesor de la capa epitaxial y la uniformidad de la resistividad se han convertido en métricas fundamentales para evaluar la calidad de las obleas epitaxiales. El cliente utiliza reactores de epitaxia de silicio CVD de múltiples bolsillos capaces de procesar múltiples obleas de silicio simultáneamente en una sola ejecución. Sin embargo, debido a los ciclos térmicos prolongados a alta temperatura y la erosión del flujo de gas, sus susceptores de grafito originales ya no podían cumplir con los requisitos del proceso de alta precisión con respecto a la variación y planitud de bolsillo a bolsillo.

III. Desafíos y puntos débiles: la alta variación entre bolsillos provoca falta de uniformidad en el espesor de la película

Perspectiva central: Las tolerancias excesivas de planitud del susceptor de grafito interrumpen directamente la conducción térmica y la distribución del campo de flujo de gas dentro del horno CVD, lo que provoca graves variaciones de espesor entre las bolsas.

Durante el crecimiento epitaxial del silicio CVD, los gases precursores (como SiHCl3/SiH4) se depositan a altas temperaturas en la superficie de la oblea para formar una capa epitaxial monocristalina. El susceptor de grafito no sólo actúa como portador sino que también desempeña un papel fundamental en la conducción uniforme del calor y la guía del campo de flujo. Los cuellos de botella técnicos específicos que enfrentó el cliente incluyeron:

1. La variación del espesor de la película entre bolsillos alcanzó hasta el 1,4%, lo que afecta la uniformidad general de la oblea

Debido a las microdeformaciones en la superficie después de un uso prolongado, los susceptores de grafito de múltiples bolsillos originales del cliente exhibieron ligeras diferencias en la profundidad del hueco de los bolsillos y la eficiencia de la radiación térmica entre los bolsillos individuales. Las mediciones reales revelaron datos de variación de bolsillo a bolsillo de hasta el 1,4%. Esta discrepancia condujo directamente a tasas de crecimiento de la capa epitaxial inconsistentes entre las obleas de silicio colocadas en diferentes bolsillos dentro del mismo lote, lo que resultó en una desviación excesiva del espesor de la película.

2. La planitud del susceptor por debajo de <0,20 mm provocó turbulencias en el campo térmico límite y en el campo de flujo

La planitud de los susceptores originales sólo se pudo mantener en un nivel <0,20 mm. En entornos de epitaxia de alta temperatura de 1100 °C a 1200 °C, una superficie desigual hace que el flujo de gas reactivo forme remolinos localizados al tiempo que crea espacios no uniformes entre el susceptor y el calentador de inducción. Posteriormente, esto indujo campos térmicos no uniformes en la superficie, empeorando las fluctuaciones del espesor de la película.

Análisis de puntos débiles y mecanismos técnicos

IV. Solución personalizada de VeTek: simulación de campo de flujo CVD y optimización de herramientas de ultra alta precisión

Perspectiva central: La optimización de los campos térmicos y de flujo mediante simulación numérica, combinada con mecanizado CNC de precisión a nivel de micras y recubrimiento CVD SiC denso de alta pureza, remodela fundamentalmente el rendimiento del susceptor.

Para resolver los cuellos de botella de planitud y variación de bolsillo a bolsillo del cliente, el equipo de ingeniería de VeTek Semiconductor realizó evaluaciones en el sitio, extrajo los parámetros operativos del reactor y diseñó una solución de optimización de extremo a extremo totalmente personalizada:

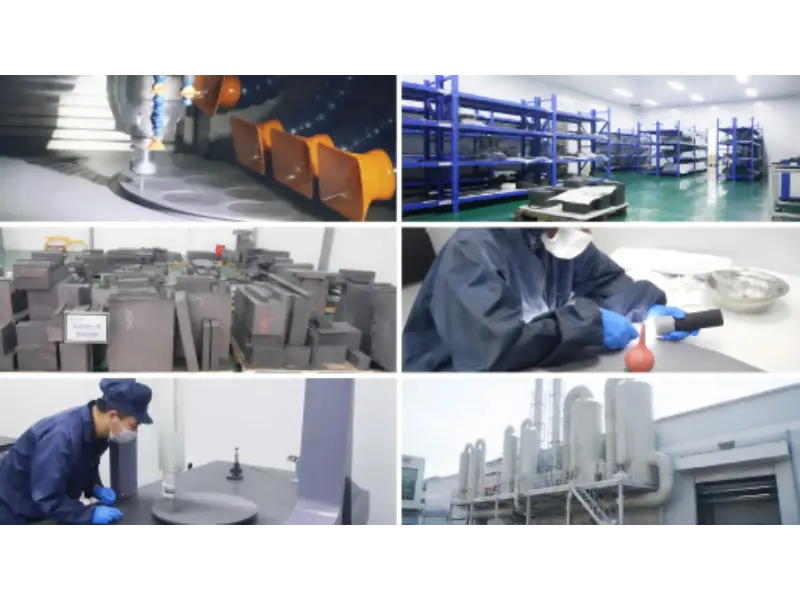

Instalaciones avanzadas de mecanizado de precisión, salas limpias y control de calidad de VeTek Semiconductor

1. Simulación de campo térmico y flujo interno de horno CVD

Utilizando ANSYS Fluent, se realizaron simulaciones numéricas en 3D para la velocidad del flujo de gas, el espesor de la capa límite y la transferencia de calor por radiación térmica dentro del reactor CVD. Con base en análisis de modelado, se rediseñaron los radios de transición de los bordes de las bolsas y las estructuras de las ranuras que guían el gas en la superficie del susceptor, lo que permitió que los gases reactivos mantuvieran un régimen de flujo laminar altamente consistente sobre cada bolsa y eliminando los vórtices localizados.

2. Optimización de herramientas y mecanizado de sustrato de grafito de alta precisión

Se seleccionó grafito isostático isotrópico de alta densidad y alta pureza como material de sustrato, junto con herramientas de mecanizado de precisión CNC de 5 ejes mejoradas. Al perfeccionar el control de la tensión de sujeción y las trayectorias de la trayectoria de la herramienta durante el procesamiento, la planitud del susceptor posterior al mecanizado se controló estrictamente desde <0,20 mm a <0,15 mm, y las superficies del susceptor de primera calidad del núcleo lograron una planitud de avance de <0,08 mm.

3. Tecnología patentada de recubrimiento CVD SiC denso y de alta pureza

Se hizo crecer un recubrimiento de α-SiC altamente denso con espesor uniforme sobre la superficie del sustrato de grafito mediante deposición química de vapor (CVD). El recubrimiento presenta una pureza de hasta el 99,999 % (grado 5N-6N), alta conductividad térmica y resistencia a la corrosión del gas caliente de cloruro de hidrógeno (HCl). Coincide perfectamente con el coeficiente de expansión térmica (CTE) del sustrato de grafito, lo que garantiza cero microfisuras o delaminación durante el rápido ciclo térmico.

Solución técnica y ventajas de rendimiento

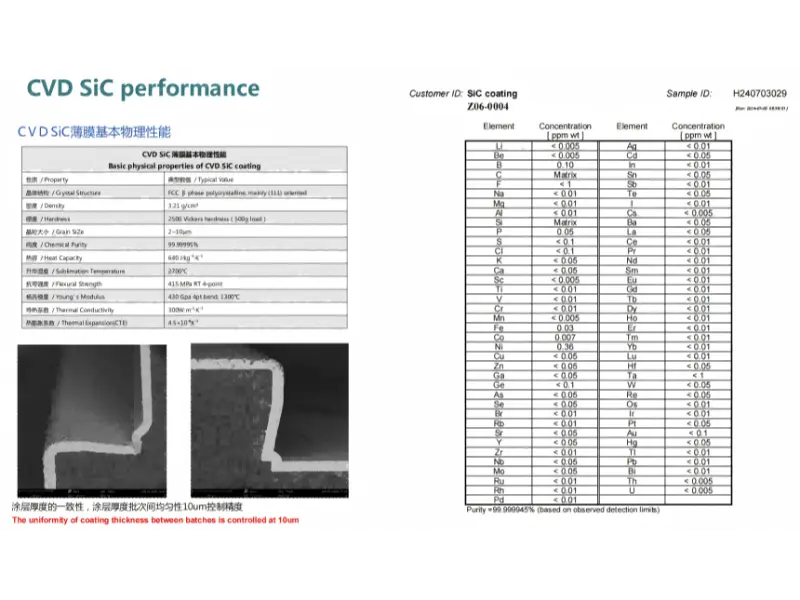

Propiedades físicas clave, uniformidad del espesor SEM y análisis de pureza ultraalta del recubrimiento CVD SiC

V. Resultados y datos: hablar con hechos y métricas cuantificables

Perspectiva central: Los datos de campo medidos demuestran que la optimización de la planitud del susceptor se tradujo directamente en una reducción sustancial del 50,7 % en la variación de bolsillo a bolsillo de la película epitaxial.

Después de reemplazar piezas viejas con susceptores de grafito de epitaxia de silicio multibolsillos optimizados de VeTek Semiconductor, el cliente realizó un estudio continuo de seguimiento de producción de alto volumen durante 30 días en su línea. Los datos reales de mejora de la calidad recopilados incluyen:

1. Variación del espesor de la película de bolsillo a bolsillo reducida al 0,69%

Los datos de producción medidos por el cliente mostraron que la variación de bolsillo a bolsillo cayó significativamente del 1,4% al 0,69%, logrando una reducción general del 50,7%. Esto minimizó drásticamente las brechas en las tasas de crecimiento entre los diferentes sectores.

2. Avance de la planitud de la superficie del susceptor a <0,08 mm

A través de la optimización del campo de flujo y herramientas de alta precisión, los susceptores producidos en masa lograron consistentemente una planitud dentro de <0,15 mm, y los susceptores de primer nivel alcanzaron de manera estable <0,08 mm, superando con creces las normas estándar de la industria.

3. Mejoras sustanciales en la uniformidad del espesor de la película y el rendimiento general

Gracias a campos térmicos y de flujo altamente estables, las métricas de resistividad y uniformidad de espesor de la capa epitaxial entraron en rangos de calidad superior. La tasa de rendimiento de las obleas de grado A de la fundición aumentó aproximadamente un 3,5%, ahorrando cientos de miles de RMB anualmente en costos de obleas desechadas.

VI. Preguntas frecuentes (FAQ)

P1: ¿Por qué la planitud de un susceptor de grafito y epitaxia de silicio con múltiples bolsillos tiene un impacto tan importante en la uniformidad del espesor de la película?

Respuesta:En los procesos CVD de alta temperatura, las obleas de silicio se calientan principalmente mediante conducción térmica y radiación térmica del susceptor. Si la planitud del susceptor es deficiente (p. ej., >0,20 mm), se crean espacios desiguales entre el susceptor y el calentador subyacente, lo que induce variaciones de temperatura localizadas. Al mismo tiempo, una superficie irregular interrumpe el flujo laminar de los gases reactivos, provocando fluctuaciones localizadas de la concentración del gas y la velocidad, que se manifiestan directamente como variaciones en el espesor de la película de bolsillo a bolsillo.

P2: ¿Cuál es la vida útil operativa de los susceptores de grafito recubiertos de SiC CVD de VeTek?

Respuesta:VeTek utiliza recubrimientos de carburo de silicio CVD de pureza ultraalta diseñados con una coincidencia precisa de CTE con el sustrato de grafito. En atmósferas corrosivas de H2/HCl y altas temperaturas de 1200 °C, exhibe una excepcional resistencia al choque térmico e inercia química, lo que generalmente extiende la vida útil entre un 30 % y un 50 % en comparación con los susceptores recubiertos estándar de la industria.

P3: ¿Puede VeTek proporcionar ingeniería personalizada si tenemos modelos de reactores de epitaxia CVD personalizados?

Respuesta:Sí. VeTek posee capacidades completas de simulación de campo térmico/flujo CVD y una cadena de procesamiento CNC de precisión. Podemos realizar ingeniería inversa u optimización estructural 1:1 según las dimensiones del horno, los parámetros de flujo de aire o los dibujos de susceptores heredados proporcionados por el cliente.

P4: ¿Cómo se protege la planitud del susceptor de precisión contra daños en tránsito durante el envío?

Respuesta:Todos los productos susceptores se someten a limpieza ultrasónica y envasado al vacío antiestático dentro de salas blancas Clase 1000. El interior está asegurado mediante módulos de absorción de impactos EVA de alta densidad personalizados, y el exterior está empaquetado en cajas de madera fumigadas de calidad para exportación, lo que garantiza una entrega sin impacto.

VII. Conclusión

Perspectiva central: Los componentes de herramientas termodinámicas y mecánicas semiconductoras de alta calidad representan una inversión directa para mejorar la competitividad de la fundición.

Al implementar la simulación de campo de flujo CVD, el control de herramientas de precisión y la optimización del recubrimiento CVD SiC en susceptores de grafito epitaxia de silicio de múltiples bolsillos, VeTek Semiconductor ayudó con éxito al cliente a reducir la variación del espesor de la película entre bolsillos del 1,4% al 0,69%, resolviendo perfectamente el desafío de larga data de la falta de uniformidad del espesor de la película.

Si también encuentra problemas técnicos como falta de uniformidad de la capa epitaxial, deformación del susceptor de grafito, alta variación de bolsillo a bolsillo o desprendimiento del recubrimiento CVD, no dude en comunicarse con el equipo técnico de expertos de VeTek Semiconductor para recibir una evaluación de campo de flujo libre y un plan de optimización personalizado.
