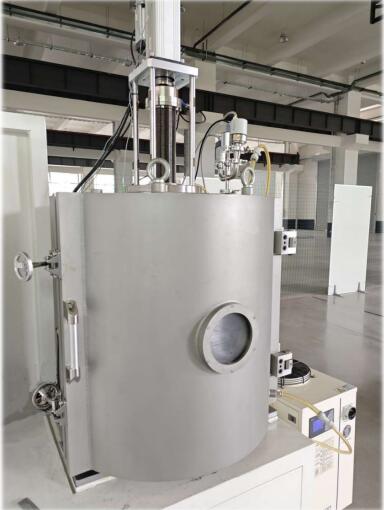

Horno de prensado en caliente al vacío con unión de cristales de semillas de carburo de silicio

La tecnología de unión de semillas de SiC es uno de los procesos clave que afectancrecimiento de cristales.VETEK ha desarrollado un especializadohorno de prensado en caliente al vacíopara la unión de semillas en función de las características de este proceso. El horno puede reducir eficazmente varios defectos generados durante el proceso de unión de semillas, mejorando así el rendimiento y la calidad final del lingote de cristal.

Introducir

1.El horno se utiliza para unir semillas antesCrecimiento de cristales de SiC

2.La semilla adherida puede permanecer firmemente adherida a una temperatura de 2300 ℃, manteniendo una adhesión del 100% sin burbujas de aire, con alta planitud, superficie limpia de la semilla y sin impurezas adsorbidas.

3. La plataforma calentada adopta un calentamiento por resistencia de una zona de calentamiento uniforme en forma de disco en espiral, es seguro de usar y fácil de operar.

4. La parte inferior de la plataforma de carga está equipada con sensores de fuerza, la fuerza aerodinámica sobre la pieza de trabajo se muestra con precisión.

Introducción a la función

1.La cámara metálica refrigerada por agua de doble pared reduce la temperatura de la superficie exterior del cuerpo del horno de manera efectiva, minimiza el daño por alta temperatura y reduce el impacto en el medio ambiente.

2. Puede lograr un aumento automático de la carga aerodinámica y la retención de la fuerza, una fuerza de carga lenta y el desplazamiento se puede controlar automáticamente.

3. Hay disponibles configuraciones de vacío diversificadas y se pueden seleccionar diferentes niveles de vacío según el proceso.

4. Precisión uniforme del control de presión y alta temperatura.

5.La estructura de carga aerodinámica adopta un diseño de empuje mecánico preciso, lo que garantiza una carga aerodinámica precisa y estable, un uso seguro y respeto al medio ambiente.

6.El sello inferior está conectado a la varilla de empuje con una forma "universal". Es garantizar que cuando se suprime la pieza de trabajo, la superficie del sello hacia abajo esté en paralelo adaptativo con la superficie de la plataforma calentada, asegurando que la pieza de trabajo soporte la fuerza descendente uniforme.

7.El sello descendente tiene la función de amortiguar la carga aerodinámica, proporcionando una fuerza aerodinámica suave y sin impacto, para evitar así el agrietamiento de la pieza de trabajo.

9.Tanto la plataforma calentada como el sello de carga aerodinámica están equipados con un escudo de aislamiento térmico para reducir la pérdida ineficaz de temperatura.

Parámetro

Característica

1. Bombeo de vacío lento, tasa de bombeo de vacío ajustable

2. Cámara grande, gran espacio de actualización

3.El sello hacia abajo funciona de manera estable y funciona automáticamente

4.El alivio lento de la carga aerodinámica y el aumento lento, rampa de carga aerodinámica según el control automático de la receta

5.Control programado preciso de la temperatura y la carga aerodinámica.

6. Los parámetros de vacío, carga aerodinámica y temperatura se pueden configurar libremente para que coincidan con diferentes procesos de unión

7.La unión está compactada y libre de burbujas.

8.La tasa de grietas es extremadamente baja y casi no hay grietas causadas por problemas con el equipo.

9.Compatible con la unión de semillas de 6 a 12 pulgadas.

10.Máx. carga aerodinámica: 1,6 T

11. Vacío máximo: 5 Pa (frío)

12. Uniformidad de temperatura de la plataforma calentada: <±3 ℃, σ <4 (200 ℃)

13.Fluctuación de presión: <0,5%
