¿Cómo se deposita el recubrimiento de carburo de silicio CVD sobre grafito?

A Recubrimiento CVD de carburo de silicio (SiC)Se forma exponiendo un componente de grafito calentado a gases precursores controlados dentro de un reactor de deposición química de vapor. Las especies reactivas alcanzan la superficie del grafito, donde el SiC se nuclear y crece hasta formar una densa capa policristalina. Para los susceptores semiconductores y los portadores de obleas, la deposición exitosa depende de la pureza del grafito, la preparación de la superficie, la temperatura, la presión, la química del gas, la transferencia de masa, la geometría y la compatibilidad con la expansión térmica.

El objetivo no es simplemente “cubrir” el grafito, sino crear una superficie de proceso de alta pureza con espesor, rugosidad, estequiometría e integridad de la interfaz controladas.

1. Del sustrato de grafito a una superficie lista para CVD

El proceso comienza con la selección del sustrato, el mecanizado y la purificación.Grafito isostático de alta purezaSe utiliza comúnmente porque combina maquinabilidad, estabilidad térmica y una microestructura relativamente uniforme.

Los factores clave del sustrato incluyen pureza, densidad, porosidad, estructura del grano y coeficiente de expansión térmica (CTE). Para susceptores y portadores de obleas, la precisión del mecanizado es igualmente importante porque la profundidad de la cavidad, la planitud, la geometría del borde y el espesor de la pared pueden afectar el flujo de gas y el comportamiento térmico final.

Una secuencia simplificada es:

Selección de grafito → Mecanizado de precisión → Purificación → Preparación de superficies → Deposición CVD → Inspección

Antes de la deposición, la superficie debe estar limpia y apta para la nucleación. La contaminación, las partículas sueltas o los daños locales en la superficie pueden alterar el crecimiento temprano del SiC y luego convertirse en regiones débiles, poros o áreas no uniformes. Por lo tanto, la preparación del sustrato y la deposición del recubrimiento deben tratarse como un proceso integrado.

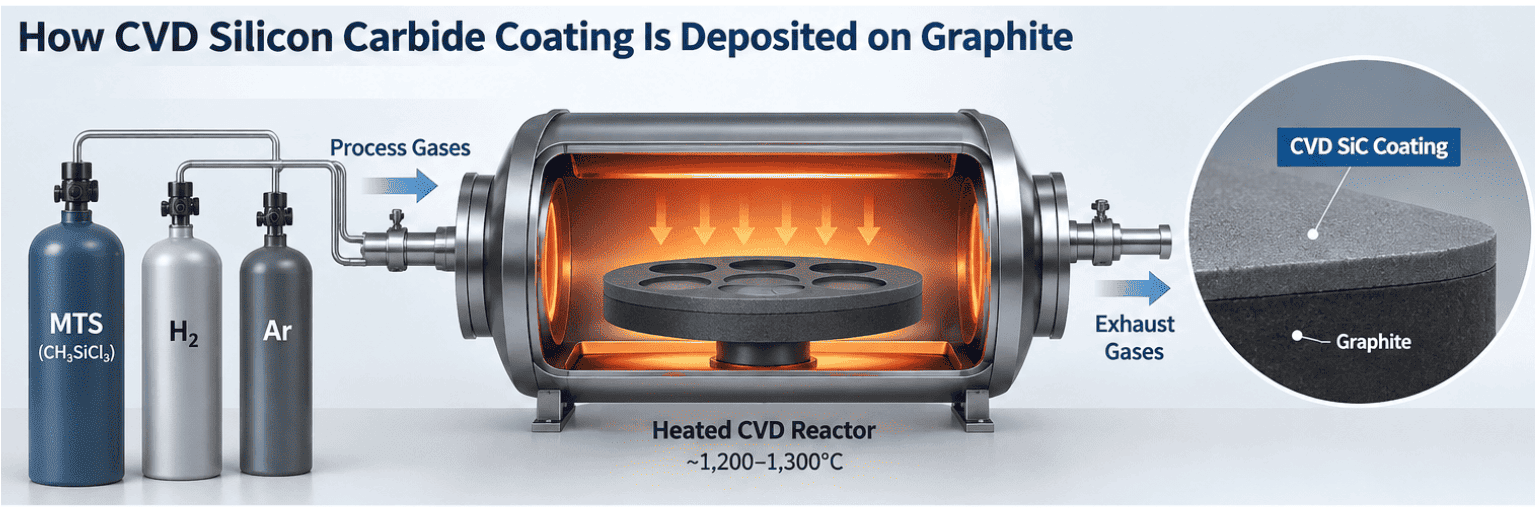

2. Cómo se forma el SiC en el reactor CVD

Una ruta ampliamente estudiada utilizametiltriclorosilano (MTS, CH3SiCl3)como precursor de silicio y carbono de fuente única, con hidrógeno y, a menudo, argón en el sistema gaseoso. A alta temperatura, el MTS se descompone mediante reacciones superficiales y en fase gaseosa. Las especies reactivas se transportan a través de la capa límite, se adsorben en la superficie de grafito caliente, reaccionan y forman SiC sólido mientras se eliminan los subproductos volátiles.

La secuencia de deposición se puede simplificar como:

Entrega de precursores → Transporte de gas → Difusión de capa límite → Adsorción superficial → Nucleación → Crecimiento de grano

La deposición comercial de CVD SiC sobre grafito se realiza comúnmente anteriormente aproximadamente1.200°C; SGL Carbon informa un rango típico de1.200–1.300°Cpara su proceso.

Un 2026Informes Científicosestudio utilizando un sistema MTS-H2 examinado1.100–1.350°Ce identificó una transición cerca1.180°Centre un control más fuerte de la reacción superficial y un régimen en el que el transporte y la difusión se vuelven cada vez más importantes.

A temperaturas más bajas, la cinética de la reacción superficial puede limitar la deposición. A medida que aumenta la temperatura, se acelera la descomposición de los precursores. Una vez que las reacciones superficiales son lo suficientemente rápidas, el transporte de especies reactivas a través de la capa límite del gas se vuelve más importante.

Por lo tanto, para susceptores complejos, la uniformidad del recubrimiento también es un factorproblema de dinámica de fluidos.

3. ¿Qué controla el crecimiento, el espesor y la uniformidad?

La calidad del CVD SiC está determinada por varias variables acopladas, no por una “mejor” temperatura.

La temperatura afecta fuertemente la morfología. En el estudio de 2026, la deposición cerca1.200°Cprodujo granos de β-SiC densos y bien definidos en las condiciones probadas, mientras que la temperatura excesiva promovió estructuras más gruesas.

La composición del gas es igualmente importante. En un sistema MTS-H2, la relación hidrógeno-MTS cambia las vías de reacción que contienen carbono y silicio. El estudio citado obtuvo Si/C casi estequiométrico a unaRelación molar H2/MTS alrededor de 10bajo sus condiciones; Esto debería tratarse como un ejemplo de investigación, no como una receta industrial universal.

La presión y la velocidad del gas influyen en cómo las especies reactivas alcanzan características complejas. Las esquinas afiladas, las cavidades profundas, las ranuras y las superficies protegidas pueden desarrollar diferentes condiciones de capa límite local, por lo que un recubrimiento uniforme en una muestra plana puede volverse no uniforme en un susceptor de múltiples cavidades.

Esta es la razónCFD y optimización del flujo del reactorson útiles para piezas semiconductoras complejas.

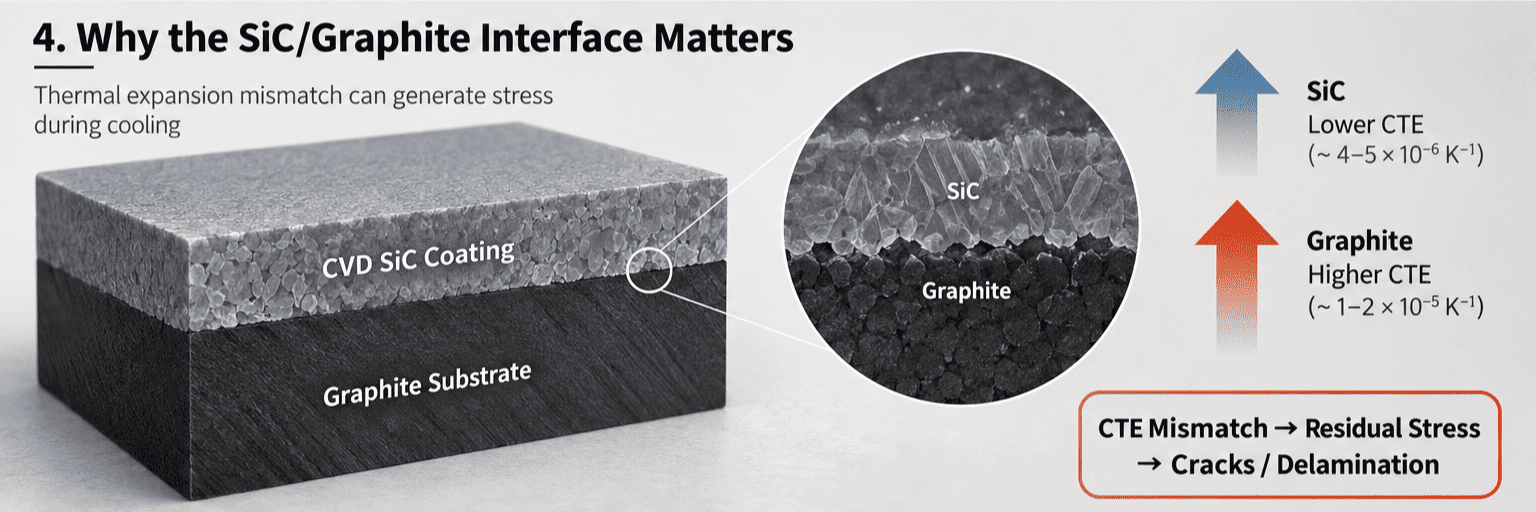

4. Por qué es importante la interfaz SiC/grafito

La interfaz SiC/grafito es un determinante importante de la vida útil del recubrimiento.

El SiC se deposita a alta temperatura y el componente luego experimenta calentamiento y enfriamiento repetidos durante la epitaxia o MOCVD. Debido a que el grafito y el SiC no se expanden de manera idéntica, se desarrolla tensión térmica durante el enfriamiento y el ciclo.

Una ruta de falla simplificada es:

Discrepancia de CTE + Estrés residual → Microfisura → Delaminación → Partículas / Grafito expuesto

Por lo tanto, un buen diseño de recubrimiento requiere un grado de grafito con un comportamiento de expansión térmica adecuado, una condición superficial controlada y un proceso de deposición que evite tensiones excesivas.

Un 2026Cerámica InternacionalUn estudio que examinó CVD SiC en grafito también mostró que la temperatura de deposición influye en la microestructura del recubrimiento y la adhesión interfacial.

El grosor también importa. Una capa más gruesa puede aumentar la barrera protectora, pero también puede cambiar las dimensiones de los componentes y aumentar la tensión acumulada. Por lo tanto, para las piezas semiconductoras, el espesor del recubrimiento debe considerarse junto con la geometría, la planitud, el acabado de la superficie y los ciclos térmicos esperados.

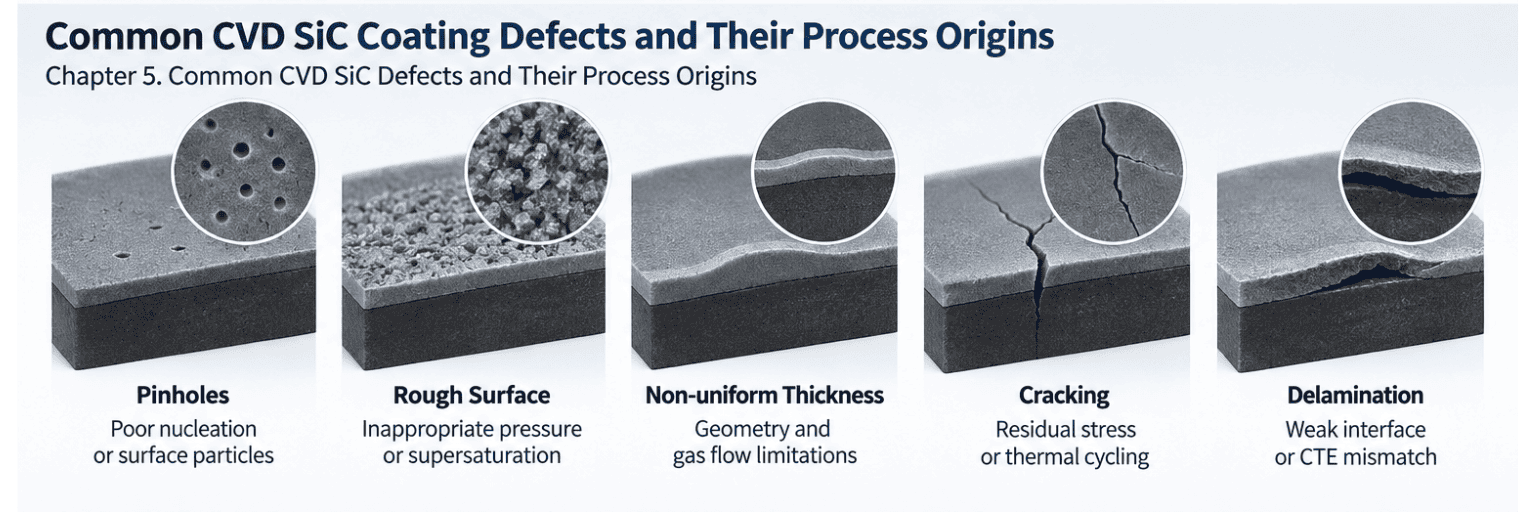

5. Defectos comunes de CVD SiC y sus orígenes en el proceso

Los defectos del recubrimiento se comprenden mejor vinculando el síntoma visible con su mecanismo de crecimiento.

Los escalones, esquinas, zonas ciegas y bolsas de oblea pueden perturbar el flujo de gas. Si las especies reactivas se agotan antes de llegar a una región protegida, la tasa de deposición local puede disminuir. Por el contrario, una sobresaturación localmente alta puede promover un crecimiento irregular o propenso a defectos.

El objetivo no es la tasa de deposición más alta. El recubrimiento semiconductor requiere un equilibrio entreDensidad, pureza, estequiometría, rugosidad de la superficie, uniformidad del espesor e integridad de la interfaz..

Esto es particularmente importante para portadores de MOCVD de múltiples bolsillos y susceptores de epitaxia, donde pueden existir diferentes condiciones de flujo local en el mismo componente.

6. Del recubrimiento CVD a un componente de grado semiconductor

Después de la deposición, el recubrimiento debe evaluarse como parte del componente terminado y no como un material aislado.

Dependiendo de la aplicación, la calificación puede incluir:

l Dinspección dimensional y planitud;

l Cespesor flotante y uniformidad del espesor;

l Srugosidad de la superficie;

l Mmicroscopía para detectar grietas, poros o granos anormales;

l Panálisis de hase o microestructura;

l Pverificación de uridad;

l TRaceability y documentación de inspección.

Para epitaxia y MOCVD, el recubrimiento también debe sobrevivir al entorno real del proceso. Un recubrimiento que parece aceptable inmediatamente después de la deposición aún puede degradarse bajo ciclos térmicos repetidos, productos químicos de limpieza agresivos o condiciones localizadas del reactor.

Por tanto, la cadena de ingeniería se puede resumir como:

Receta CVD → Estructura del recubrimiento → Calidad de la interfaz → Geometría del componente → Estabilidad térmica / química → Rendimiento del proceso de obleas

Esta relación explica por qué el recubrimiento CVD SiC debe especificarse utilizandoparámetros relevantes para el rendimiento en lugar del espesor nominal del recubrimiento únicamente.

Para un susceptor o un portador de oblea, la calidad del recubrimiento tiene que trabajar en última instancia junto con la calidad del grafito, el mecanizado de precisión y la geometría del componente para respaldar un comportamiento térmico estable, una baja contaminación y un procesamiento de semiconductores repetible.

Preguntas frecuentes / RFQ

1. ¿Qué precursor se utiliza habitualmente para el recubrimiento CVD de SiC sobre grafito?
El metiltriclorosilano (MTS) se estudia ampliamente porque contiene silicio y carbono. La química de producción real y las recetas de deposición varían según el fabricante, el reactor y la aplicación.

2. ¿Qué temperatura se utiliza para depositar CVD SiC sobre grafito?
Los procesos comerciales y de investigación suelen operar por encima de los 1200 °C, pero la temperatura óptima depende del diseño del reactor, la presión, la química del precursor, el grado del grafito y la estructura de recubrimiento requerida.

3. ¿Qué controla la uniformidad del espesor del recubrimiento de SiC?
El flujo de gas, la presión, la geometría de los componentes, el tiempo de deposición, la distribución de temperatura y el transporte de precursores son cuestiones importantes. Las bolsas profundas, las esquinas y las superficies protegidas son particularmente sensibles a las condiciones locales de transferencia de masa.

4. ¿Por qué el revestimiento CVD SiC puede agrietarse o deslaminarse?
Los contribuyentes típicos incluyen tensión residual, desajuste de grafito/SiC CTE, preparación inadecuada de la interfaz, defectos microestructurales del recubrimiento y ciclos térmicos repetidos.

5. ¿Qué información se debe proporcionar para una solicitud de cotización de recubrimiento CVD SiC?
Proporcione el dibujo 2D o el modelo 3D, la función del componente, el modelo del reactor, las condiciones del proceso, los requisitos de grafito, el espesor del recubrimiento, la rugosidad de la superficie, las tolerancias dimensionales, los requisitos de inspección y la cantidad requerida.

Referencias

1. Carbono SGL.Recubrimiento SIGRAFINE® SiC — Deposición CVD de SiC sobre grafito isostático, temperatura del recubrimiento y adaptación de expansión térmica.

2. Huo, Y. et al.Estudio de la correlación proceso-estructura-propiedad en recubrimientos CVD-SiC sobre sustratos de grafito. Informes Científicos, vol. 16, artículo 4150, 2026.

3. Ma, Q. y col.Adhesión interfacial de recubrimientos CVD-SiC sobre sustratos de grafito: papel de la temperatura en la microestructura y las propiedades mecánicas. Cerámica Internacional, vol. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Caracterización de recubrimientos de carburo de silicio cultivados sobre grafito mediante deposición química de vapor. Revista de tecnología de procesamiento de materiales, vol. 48, 1995.
