Componentes de Aixtron G10: piezas clave para la epitaxia de SiC de alto rendimiento

La tecnología de carburo de silicio (SiC) sigue avanzando hacia obleas más grandes y de mayor rendimiento. Eso significa que los sistemas de epitaxia avanzados como la plataforma Aixtron G10 son cada vez más importantes en la fabricación de semiconductores de tercera generación.

En comparación con los reactores más antiguos, los sistemas Aixtron G10 necesitan un control más estricto sobre los campos térmicos, la estabilidad del flujo de gas, la contaminación de partículas y la duración de las piezas. Cada componente interno del reactor tiene un impacto directo en la calidad del crecimiento epitaxial, la uniformidad de las obleas y la estabilidad de la producción.

Este artículo le guiará a través de los principales componentes Aixtron G10 utilizados en los sistemas de epitaxia de SiC. Explicaremos qué hacen, qué materiales requieren y por qué son importantes en el procesamiento de semiconductores a alta temperatura.

¿Qué son los componentes del Aixtron G10?

Los componentes Aixtron G10 son las piezas internas clave del reactor que se encuentran dentro de la cámara de epitaxia de SiC. Juntos, ayudan a mantener estables las condiciones térmicas, optimizar la distribución de gas, respaldar la rotación de las obleas y reducir la contaminación durante el crecimiento epitaxial a alta temperatura.

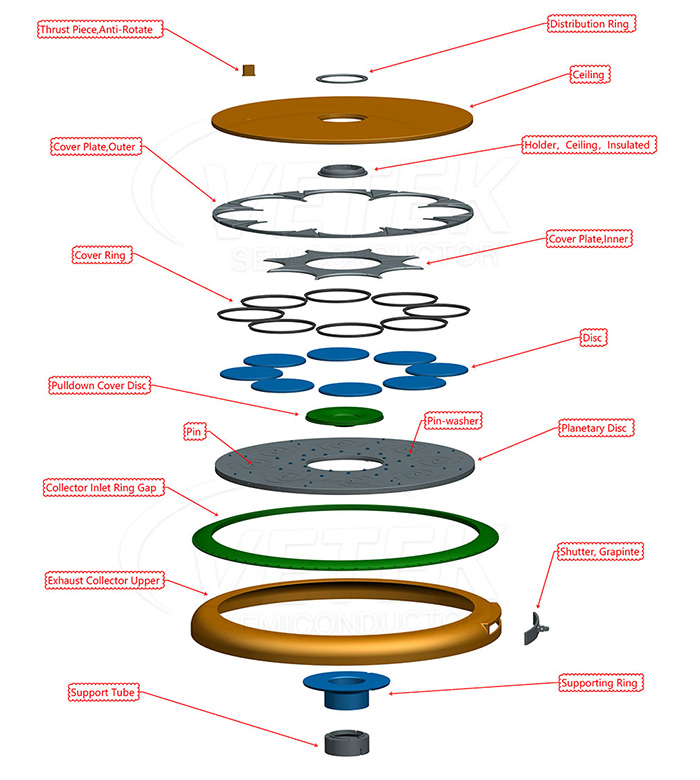

Las piezas típicas que encontrará en un reactor Aixtron G10 incluyen:

• Techo
• Anillo de distribución
• Anillo de cubierta
• Placas de cubierta
• Disco planetario
• Disco de cubierta desplegable
• Colector de escape
• Anillo de soporte
• Tubo de soporte
• Contraventana de grafito
• Conjuntos de pasador y arandela de pasador

La mayoría de estas piezas funcionan continuamente a temperaturas superiores a 1500 °C mientras están expuestas a gases de proceso corrosivos como silano e hidrocarburos. Por tanto, el rendimiento del material es absolutamente crítico.

Áreas funcionales clave dentro del reactor Aixtron G10

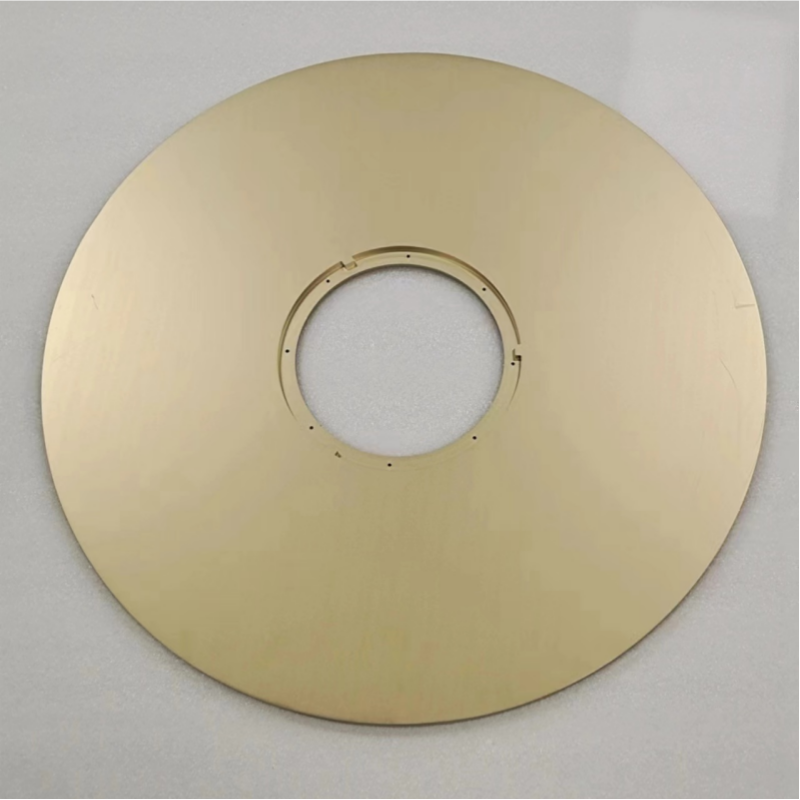

1. Componentes del techo

El Techo es una parte importante del campo térmico del reactor. Ayuda a mantener estable la temperatura de la cámara, guía el flujo de gas y protege las estructuras superiores del reactor del calor directo.

Los buenos componentes del techo deben tener:

• Estabilidad térmica sólida
• Baja generación de partículas
• Fuerte resistencia a la corrosión
• Calidad de recubrimiento uniforme
• Estabilidad dimensional a largo plazo

El grafito recubierto de CVD SiC es una opción común aquí porque le brinda la conductividad térmica del grafito más la resistencia química del carburo de silicio.

2. Anillo de distribución

El anillo de distribución controla y dirige el flujo de gas dentro de la cámara. Lograr que la distribución del gas sea uniforme es esencial para lograr un espesor de capa epitaxial consistente en todas las obleas.

Si el flujo de gas no está bien controlado, puedes toparte con:

• Variación de espesor
• Inconsistencias de dopaje
• Defectos superficiales
• Menor rendimiento de oblea

Por eso es tan importante para esta pieza una alta precisión de mecanizado y un recubrimiento uniforme.

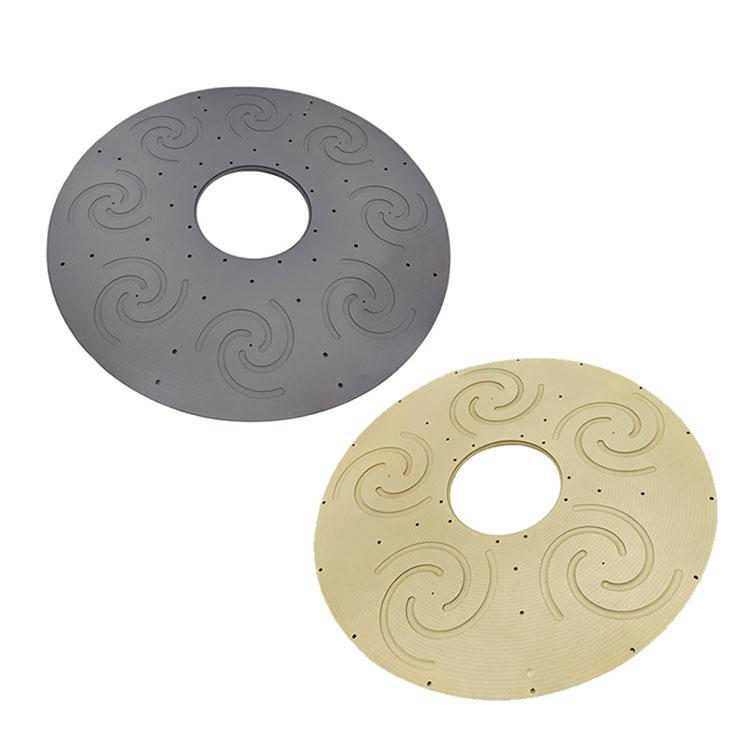

3. Sistema de discos planetarios

El disco planetario es lo que hace girar las obleas durante el crecimiento epitaxial. La rotación suave mejora la uniformidad de la temperatura y garantiza que todas las obleas tengan una exposición similar al gas.

Para la producción de obleas de SiC de gran tamaño, el sistema planetario debe mantener:

• Buena planitud
• Baja deformación térmica
• Alta resistencia estructural
• Funcionamiento estable mediante calentamiento y enfriamiento repetidos

El disco en sí suele estar hecho de grafito de alta pureza con un recubrimiento avanzado de SiC CVD.

4. Anillos de cubierta y placas de cubierta

Los anillos de cubierta y las placas de cubierta protegen ciertas áreas del reactor y ayudan a estabilizar el campo térmico.

Estas partes ayudan a:

• Reducir la deposición no deseada
• Minimizar la contaminación por partículas
• Proteger las estructuras de grafito.
• Prolongar la vida útil de la cámara

Dado que pasan por muchos ciclos térmicos, es imprescindible una fuerte adhesión del recubrimiento.

5. Sistema colector de escape

El colector de escape gestiona el flujo de gases de escape y ayuda a mantener estable la presión de la cámara.

Un flujo de escape estable conduce a:

• Mejor repetibilidad del proceso
• Un ambiente de cámara más limpio
• Menos acumulación de partículas
• Intervalos más largos entre mantenimiento

En los sistemas avanzados de epitaxia de SiC, las piezas relacionadas con los gases de escape también deben resistir sustancias químicas agresivas y estrés térmico.

¿Por qué es importante la selección de materiales en la epitaxia de SiC?

La epitaxia de SiC es un entorno difícil. Los materiales convencionales suelen encontrarse con problemas como:

• Recubrimiento despegándose
• Erosión de grafito
• Craqueo térmico
• Generación de partículas
• Vida útil corta

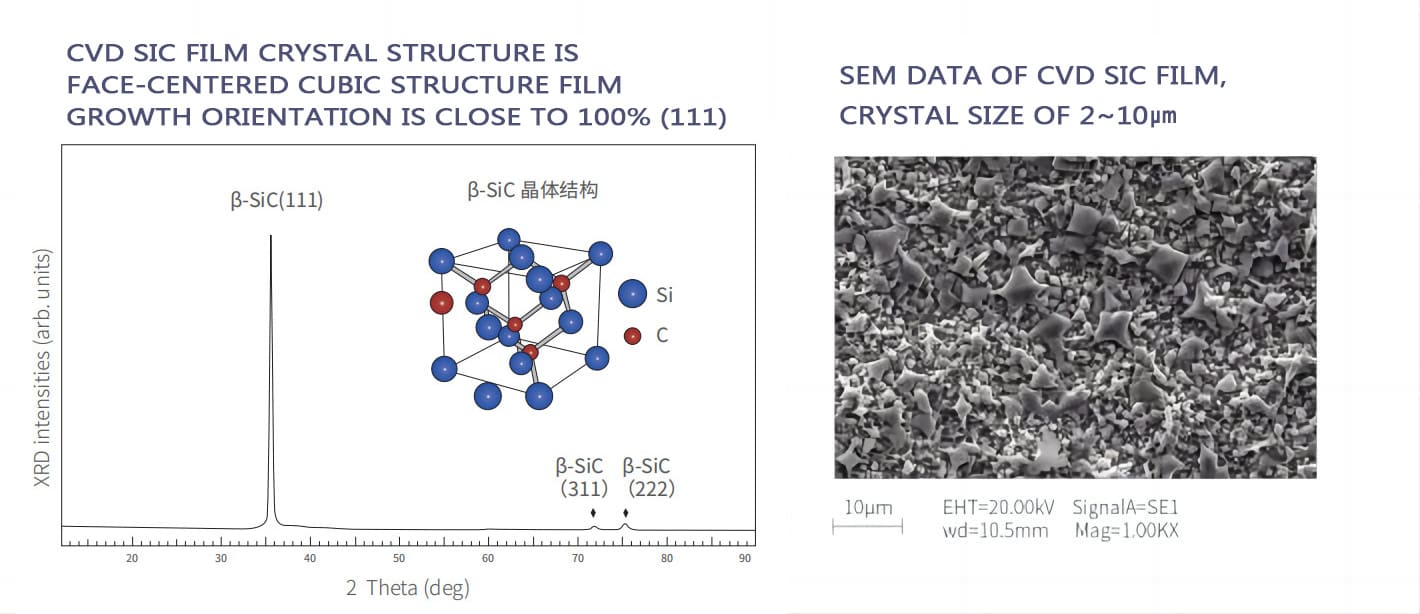

Para solucionar estos problemas, los reactores semiconductores avanzados están recurriendo al grafito recubierto de SiC CVD. El recubrimiento CVD SiC le ofrece:

• Excelente resistencia química
• Alta pureza
• Gran resistencia al choque térmico
• Bajo riesgo de contaminación
• Larga vida útil

En este momento, este es uno de los materiales más utilizados para piezas de reactores de epitaxia de SiC de alta gama.

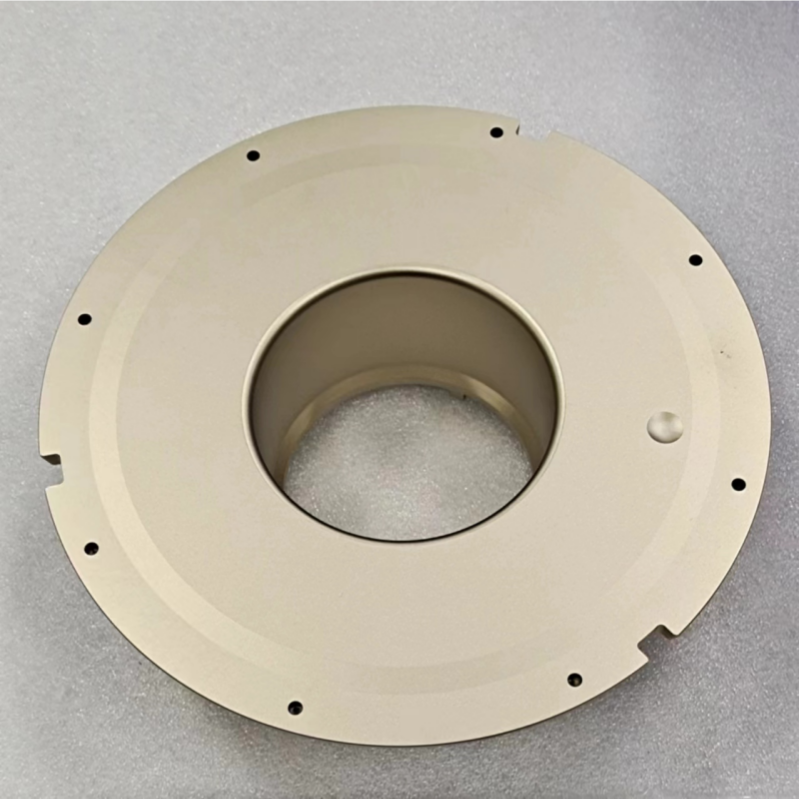

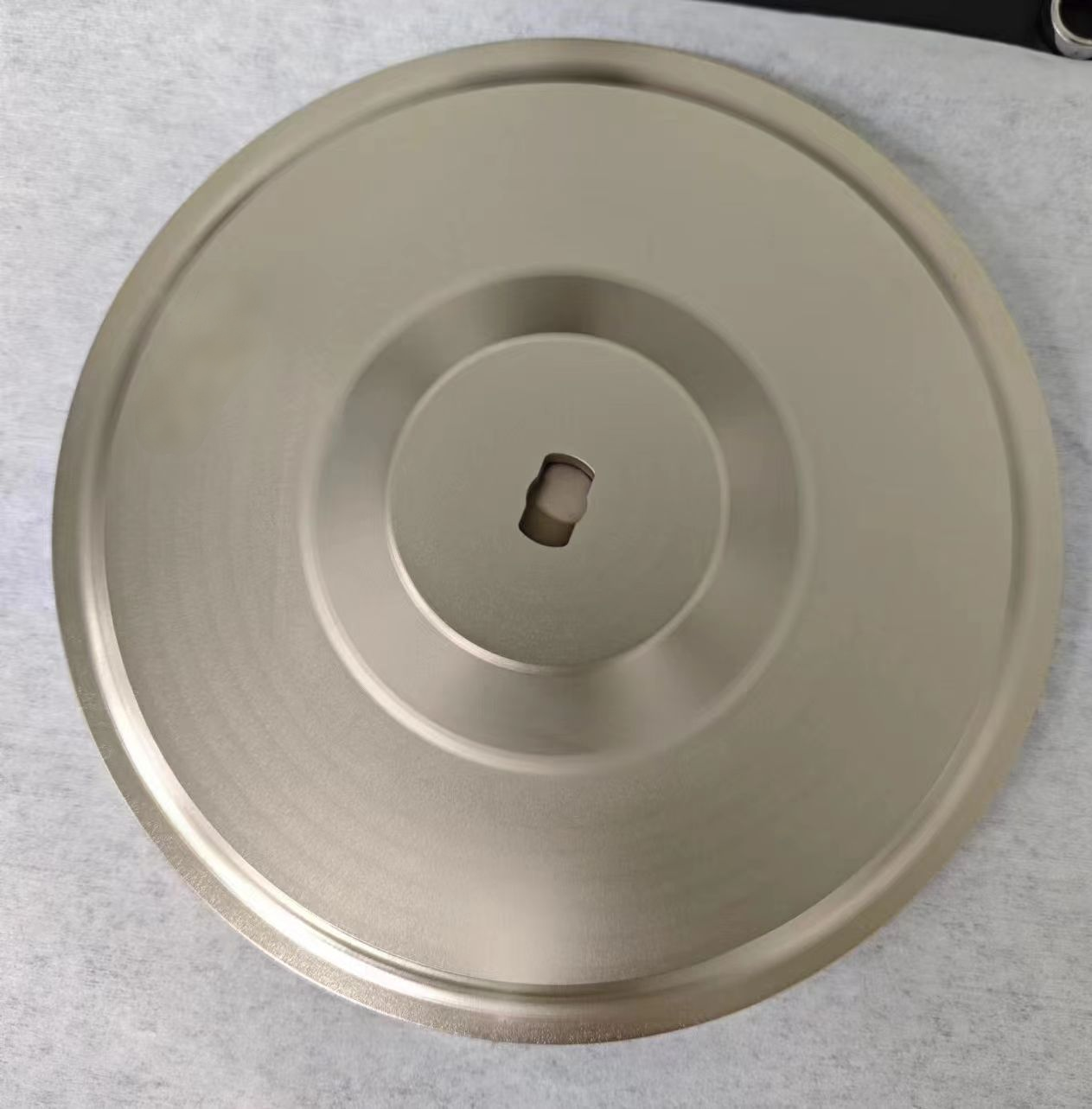

Recubrimiento de TaC (carburo de tantalio) está surgiendo como el siguiente paso para aplicaciones de temperaturas ultraaltas. En comparación con los recubrimientos de SiC convencionales, los recubrimientos de TaC ofrecen:

• Mejor estabilidad a altas temperaturas
• Mayor resistencia a la corrosión
• Menor riesgo de generación de partículas.
• Operación estable por encima de 2000°C

Los recubrimientos de TaC parecen especialmente prometedores para futuras plataformas que utilicen obleas más grandes y temperaturas más altas.

Desafíos de fabricación para los componentes Aixtron G10

Para fabricar componentes Aixtron G10 de alta calidad se necesitan capacidades de fabricación avanzadas, que incluyen:

• Purificación de grafito de alta pureza
• Mecanizado CNC de precisión
• Entornos de recubrimiento de grado semiconductor
• Tecnología de recubrimiento CVD uniforme
• Procesamiento de componentes de gran tamaño
• Estricto control dimensional y de pureza.

Incluso una pequeña desviación en las dimensiones o la uniformidad del recubrimiento puede afectar la estabilidad del reactor y el rendimiento epitaxial.

Capacidad de VeTek Semiconductor para componentes Aixtron G10

VeTek Semiconductor se especializa en tecnologías de recubrimiento y grafito de grado semiconductor para aplicaciones avanzadas de epitaxia.

Ofrecemos componentes personalizados compatibles con:

• Aixtron G10
• Aixtron G5
• Sistemas de epitaxia de SiC
• Reactores MOCVD

Nuestra gama de productos incluye:

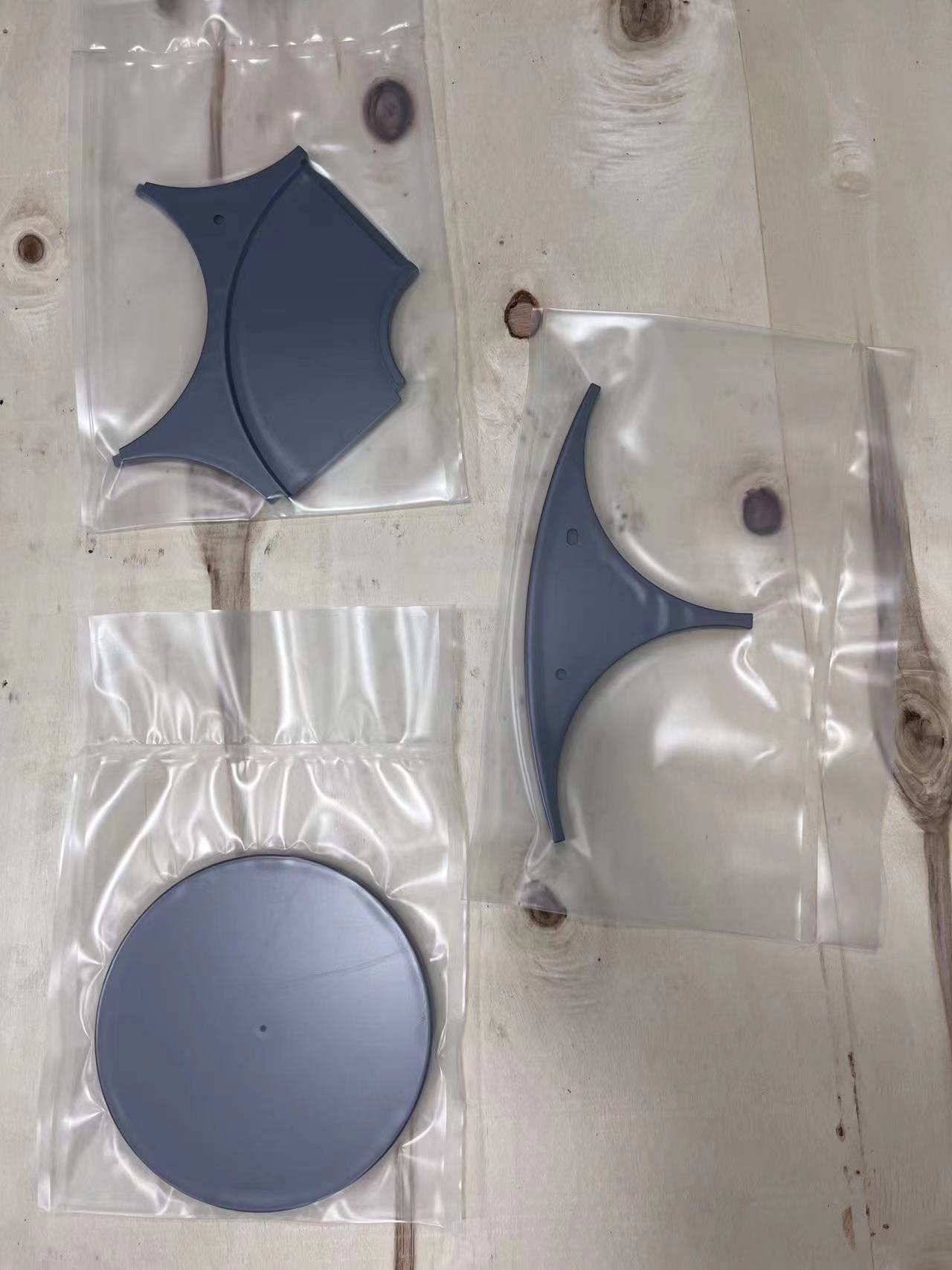

• Componentes de grafito recubiertos de SiC CVD
• Componentes del recubrimiento TaC
• Discos planetarios
• Componentes del techo
• Anillos de cubierta
• Piezas de campo térmico de grafito.
• Componentes sólidos de SiC

Estos productos se utilizan ampliamente en epitaxia de SiC, epitaxia de LED y sistemas avanzados de campo térmico de semiconductores.

Conclusión

A medida que la fabricación de semiconductores de SiC avanza hacia obleas más grandes y una mayor eficiencia de producción, los componentes Aixtron G10 se están volviendo cada vez más importantes para la estabilidad del reactor y la calidad epitaxial.

Desde estructuras de techo y discos planetarios hasta sistemas de escape y distribución de gas, cada componente afecta directamente la gestión térmica, el control de la contaminación y la consistencia de las obleas.

Al combinar materiales de grafito de alta pureza, tecnología avanzada de recubrimiento CVD SiC y recubrimientos TaC de próxima generación, las piezas de reactores modernos están ayudando a que la producción de epitaxia de SiC sea más estable y eficiente para la futura industria de semiconductores.
