Personalización de accesorios especiales de grafito GTMS/CTMS: solución de mecanizado profundo de microagujeros

Los accesorios especiales de grafito GTMS superan el mecanizado de micrones: solución personalizada para 1.500 microagujeros dispuestos con precisión en 0,01 ㎡

Durante el proceso de sinterización a alta temperatura GTMS/CTMS en envases de microelectrónica, los accesorios especiales de grafito deben combinar un ajuste a nivel de micras con una alta resistencia térmica y estabilidad. Para abordar los desafíos del astillado de bordes, el desgaste ultrarrápido de las herramientas y la tolerancia acumulativa en microagujeros de densidad ultraalta de áreas pequeñas, VeTek pasó 10 meses superando el cuello de botella del mecanizado profundo continuo para casi 10 000 microagujeros mediante la adaptación del material, la reconstrucción cinemática de corte y la inspección multidimensional de circuito cerrado, logrando una entrega integral altamente confiable.

1. Instantánea de datos clave y comparación de rendimiento

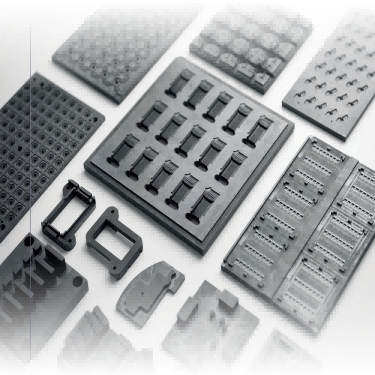

Figura 1: Placa de fijación de grafito especial GTMS/CTMS y componentes estructurales de mecanizado de microagujeros

En el proceso de empaque hermético GTMS, la consistencia de los orificios y la resistencia a la deformación térmica de las placas de fijación de grafito determinan directamente la hermeticidad del empaque y el rendimiento del producto terminado. Los indicadores clave de proceso y desempeño antes y después del avance técnico del equipo VeTek se comparan de la siguiente manera:

2. Antecedentes del cliente y escenarios de aplicación de embalaje hermético GTMS/CTMS

El cliente de esta cooperación es una empresa de investigación y desarrollo y fabricación que se especializa en sensores de alta confiabilidad y componentes de embalaje microelectrónicos. Sus líneas de producción principales aplican ampliamente procesos de sinterización GTMS/CTMS (sello de vidrio/cerámica a metal). En los hornos de sellado de alta temperatura, accesorios especiales de grafito sirven como moldes portadores de alta precisión, responsables de posicionar y sostener con precisión de cientos a miles de pasadores de metal fino (como la aleación Kovar) y preformas de vidrio. Dado que una única placa de fijación de grafito en este proyecto mide menos de 0,01 metros cuadrados pero debe acomodar con precisión casi 1.500 microagujeros, el conjunto completo de fijación integra casi 10.000 microagujeros con paredes extremadamente delgadas entre los orificios. Durante la sinterización a alta temperatura entre 800 °C y 1000 °C, cualquier diámetro de orificio ligeramente fuera de tolerancia, desviación posicional o desprendimiento de polvo de grafito provocará directamente la inclinación del pasador de metal, el agrietamiento del aislamiento de vidrio o incluso la pérdida total de hermeticidad.

3. Mecanismos de falla y cuellos de botella especiales en el mecanizado de microagujeros de grafito

Antes de incorporar el grupo de trabajo técnico de VeTek, el cliente encontró graves cuellos de botella técnicos durante la producción de prueba y el procesamiento de lotes pequeños: primero, desconchones y desgarros de los bordes con microagujeros: el grafito es un material poroso y quebradizo; Durante la perforación continua de microagujeros de alta densidad, la tensión cortante en el momento en que la microtaladro entra y sale fácilmente induce el astillado del borde quebradizo en la boca del agujero. En segundo lugar, la desviación de la tolerancia causada por el microdesgaste de la herramienta: cuando se procesan miles de microagujeros continuamente, el desgaste de las brocas finas se intensifica, lo que hace que los diámetros de los agujeros en los agujeros profundos muestren un gradiente cónico, donde una desviación de tan solo unas pocas micras conduce a la falla y al desguace de todo el conjunto de accesorios que contiene casi 10,000 agujeros. En tercer lugar, la discordancia de expansión térmica y la contaminación por polvo: el CTE de alta temperatura de los materiales de grafito ordinarios no coincide con el de las clavijas metálicas, y el polvo fino se desprende fácilmente, contaminando la interfaz de sinterización del vidrio.

4. ¿Cómo lograr un mecanizado de microagujeros a nivel de micras para accesorios de grafito especiales GTMS?

 Para abordar las dificultades del mecanizado profundo de 10.000 microagujeros, el equipo de I+D de VeTek reconstruyó el modelo cinemático de corte e implementó una ingeniería de proceso sistemática:

· Algoritmo de trayectoria de herramienta y reconstrucción de avance de inmersión:Velocidad de alimentación optimizada y velocidad de rotación segmentada a través de experimentos ortogonales, adoptando una estrategia de inmersión pulsada de microalimentación para reducir efectivamente la fuerza de corte por impacto del mecanizado en más del 45%, eliminando por completo los defectos de astillado en la boca del orificio.

· Microtaladros antidesgarro y optimización del campo del flujo de eliminación de virutas:Las microtaladros recubiertos de diamante de grano ultrafino personalizados, combinados con un sistema de extracción de virutas de microenfriamiento por presión negativa pulsada, aumentaron la vida útil de la resistencia al desgaste de la herramienta en más de 3 veces, lo que garantiza que la deriva del diámetro del orificio a través de 1500 microagujeros por placa única se mantenga por debajo de ±0,002 mm.

5. Prácticas de fabricación e inspección para placas de accesorios de grafito especiales compatibles con CTE de alta conductividad térmica

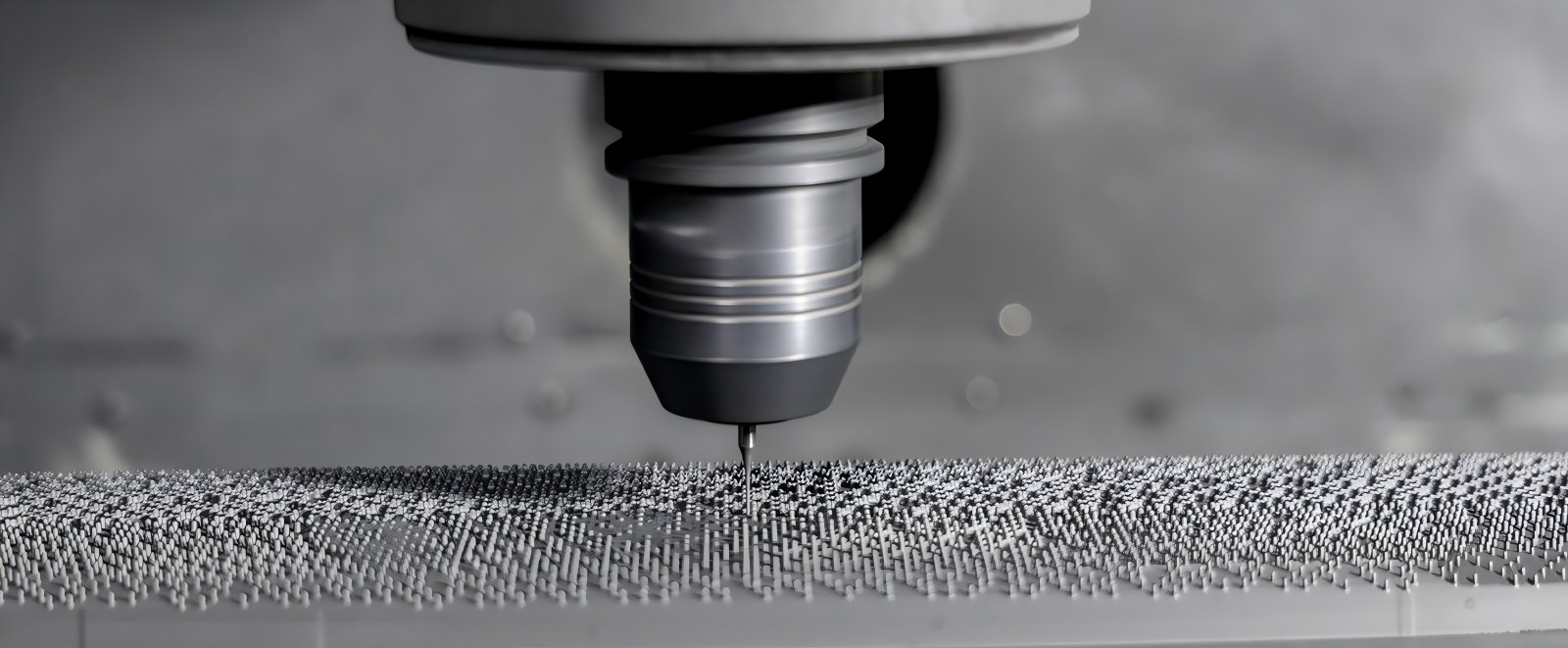

Figura 2 - Detalles reales de una placa de fijación especial de grafito con cero desconchones en la superficie y una matriz de microagujeros de alta precisión

· Solución de adaptación de materiales:Grafito especial isostático de alta pureza estrictamente seleccionado que presenta una microestructura densa y una excelente estabilidad térmica a altas temperaturas. Su coeficiente de expansión térmica (CTE) coincide en gran medida con el de la aleación Kovar, lo que suprime significativamente el estrés térmico de sinterización a alta temperatura y el desprendimiento de micropolvo.

· Inspección colaborativa y limpieza profunda:La línea de control de calidad introdujo un sistema complementario de 'Instrumento de medición de imágenes ópticas + Máquina de medición de coordenadas (MMC) totalmente automatizada'. Las imágenes ópticas escanean rápidamente el espaciado del conjunto de 10.000 orificios, mientras que la CMM verifica la perpendicularidad de los orificios profundos y las ubicaciones de los surcos espaciales; Finalmente, se complementa con una limpieza ultrasónica de gradiente de múltiples etapas para eliminar completamente las impurezas residuales de grafito en lo profundo de los orificios microciegos, alcanzando una limpieza de grado semiconductor.

6. Preguntas frecuentes (FAQ)

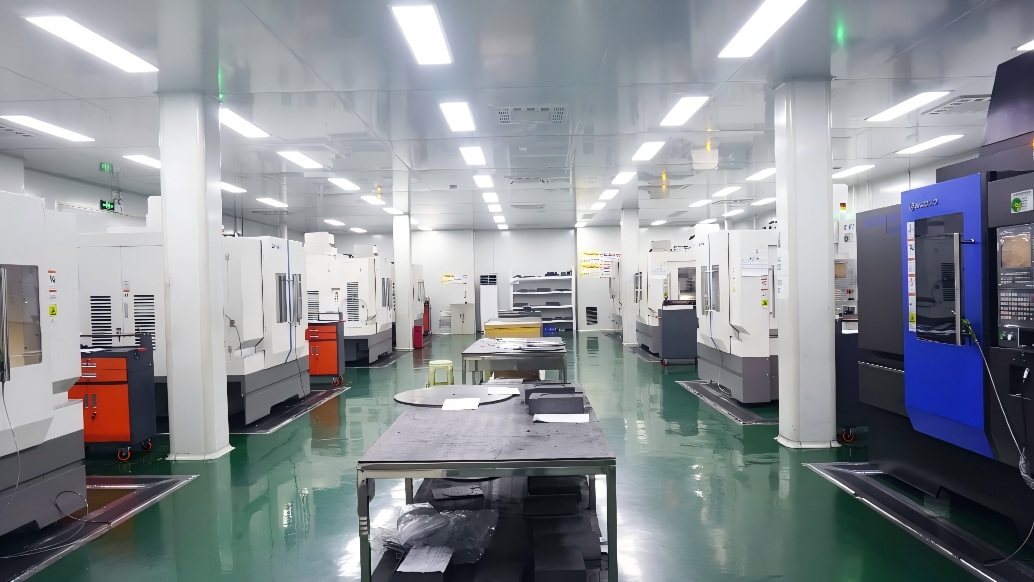

Figura 3: Centro de mecanizado CNC de alta precisión VeTek

P: ¿Cuáles son el diámetro mínimo del orificio y las tolerancias máximas para el mecanizado de microorificios de accesorios especiales de grafito de alta densidad?
A:VeTek posee capacidades de micromecanizado para diámetros de orificio inferiores a 0,2 mm. Las tolerancias del diámetro de los orificios se pueden controlar de manera estable dentro de ±0,003 mm, y la redondez real, así como las tolerancias posicionales para 1500 orificios en una sola placa alcanzan ±0,005 mm, satisfaciendo plenamente los requisitos de empaque GTMS de pines de alta densidad.

P: ¿Por qué los accesorios de sinterización herméticos GTMS deben coincidir exactamente con el CTE de la aleación Kovar?
A:Durante el ciclo de sinterización de 800 °C a 1000 °C, si el CTE del accesorio y los pasadores metálicos son inconsistentes, la tensión cortante generada por la contracción por enfriamiento provocará el desplazamiento del pasador, el agrietamiento del cuerpo de vidrio o la falla del sello. La coincidencia precisa de CTE garantiza una expansión y contracción sincronizadas, lo que mejora el rendimiento hermético.

P: ¿Cómo garantiza el proceso de limpieza ultrasónica que no quede polvo de grafito residual dentro de los microagujeros profundos?
A:Empleamos un sistema de generación ultrasónica de gradiente de múltiples frecuencias combinado con agua desionizada y medios de limpieza especializados. Utilizando efectos de cavitación de alta frecuencia, las partículas finas de grafito que se encuentran en lo profundo de los microagujeros y los orificios ciegos se eliminan por completo, seguido de un soplado de nitrógeno de alta pureza y un secado al vacío para lograr un envío limpio a nivel de semiconductores.

7. Servicios de soporte de ingeniería y resumen

En el campo del embalaje hermético de semiconductores y microelectrónica, la precisión del mecanizado a nivel de micras y la estabilidad termodinámica de los soportes determinan directamente el rendimiento del embalaje y la utilización del equipo. Basándose en la acumulación continua de materiales de alta pureza, el mecanizado de precisión y la fabricación de componentes semiconductores críticos, VeTek superó con éxito la barrera de fabricación a nivel industrial de 1.500 microagujeros densamente dispuestos en una superficie de 0,01㎡ placa, logrando una entrega de producción en masa altamente confiable de accesorios de grafito especiales de nivel de 10,000 orificios.

Como empresa manufacturera enfocada en ladesarrollo de recubrimientos CVD SiC, TaC, Solid SiC y materiales y componentes semiconductores críticos, VeTek proporciona continuamente soluciones de materiales de alto rendimiento para la fabricación de semiconductores, crecimiento de cristales y campos de procesos de alta temperatura.  Al mismo tiempo, al abordar los requisitos de aplicaciones en embalaje hermético, sinterización a alta temperatura y posicionamiento de precisión, VeTek proporciona servicios de ingeniería que incluyenSelección de materiales de grafito de alta pureza, mecanizado de precisión y soporte de fabricación personalizado..

Si busca componentes de grafito de alta precisión adecuados para procesos de sellado hermético GTMS/CTMS, o necesita coincidencia de materiales, optimización estructural y validación de muestras, no dude en ponerse en contacto con el equipo de ingeniería de VeTek. Le brindaremos soporte técnico integral desde la selección de materiales hasta la fabricación de precisión.

Figura 4: Vista panorámica de la base de fabricación de precisión e I+D de materiales especiales de VeTek
