¿Qué es el recubrimiento CVD SiC?
Si observa cómo se protegen los componentes dentro de los equipos semiconductores, un enfoque común es utilizar un recubrimiento de SiC formado mediante un proceso CVD.
En términos simples, se crea una fina capa de carburo de silicio directamente sobre la superficie de piezas como grafito o componentes cerámicos. Esta capa actúa como una barrera, por lo que el material base no queda expuesto al calor, gases reactivos o plasma.
En el uso real, lo que importa es cómo se comporta el recubrimiento con el tiempo. Por ejemplo, si permanece estable después de repetidos ciclos de calentamiento o si comienza a degradarse en ambientes corrosivos.
Ahí es donde se utilizan a menudo los recubrimientos CVD SiC: tienden a resistir mejor en estas condiciones combinadas.

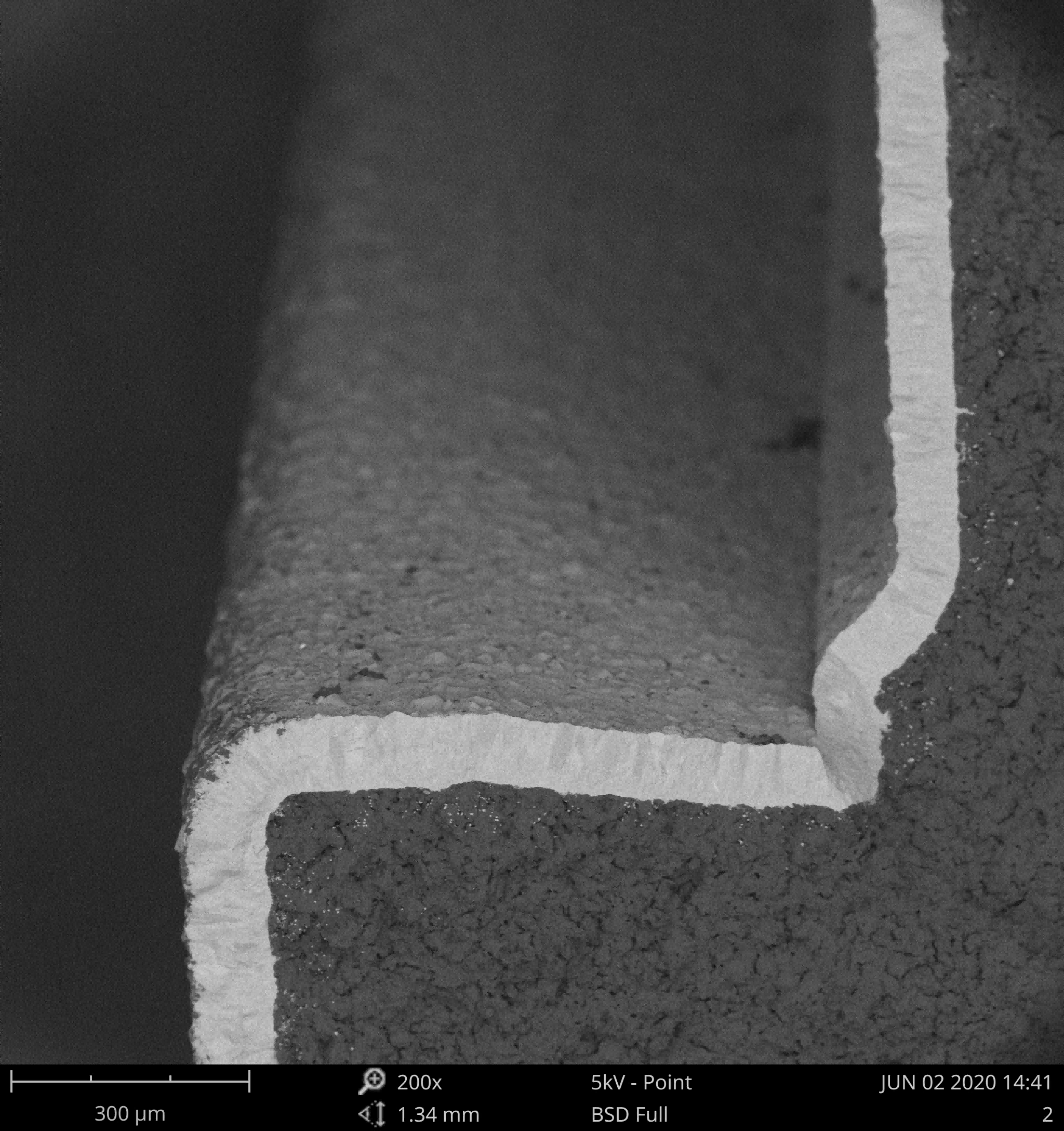

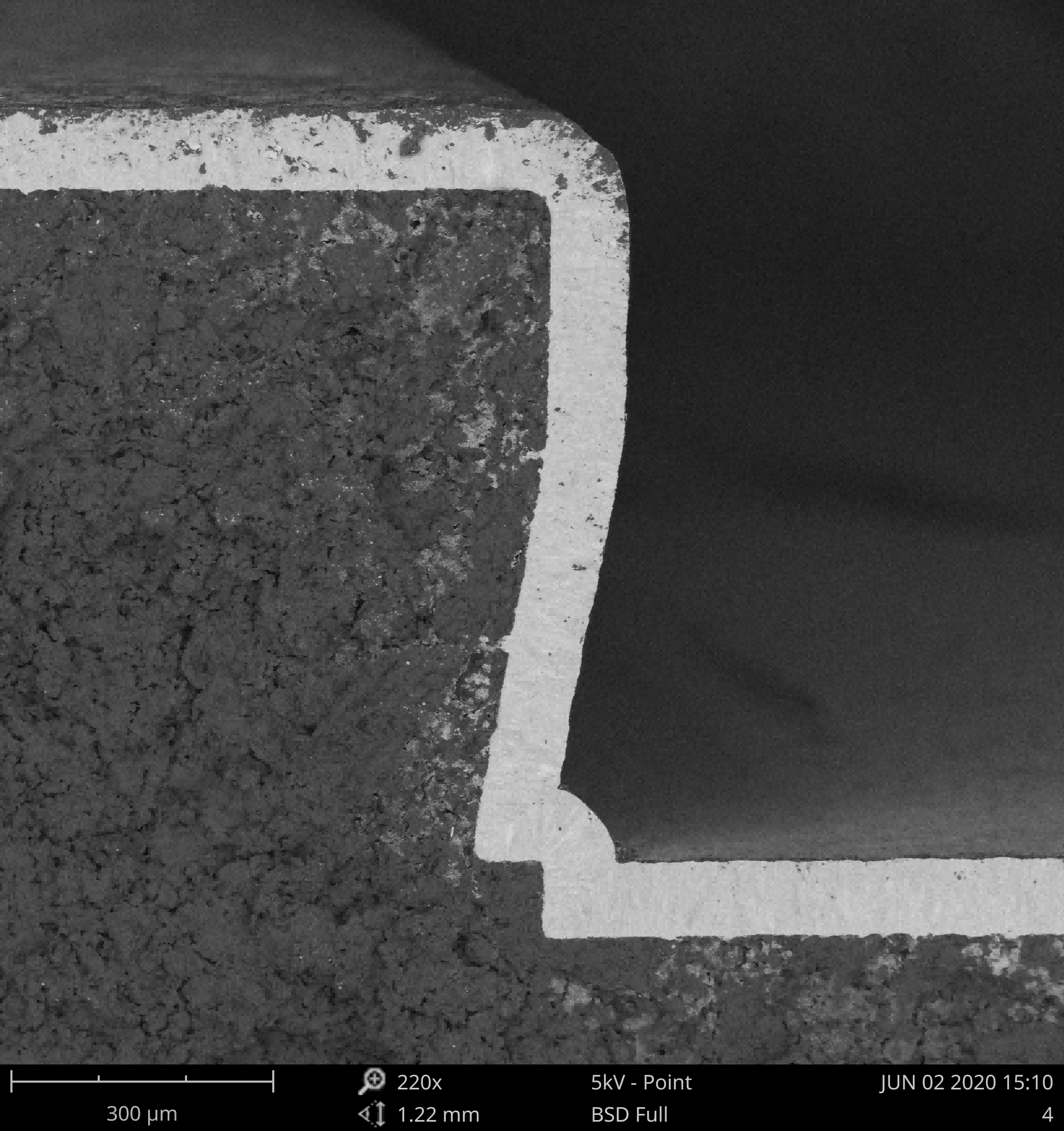

La uniformidad del espesor del recubrimiento entre lotes se controla a 10 um.
Proceso de recubrimiento CVD SiC
Beneficios clave del recubrimiento CVD SiC
En la mayoría de las aplicaciones, el recubrimiento CVD SiC se elige no por una sola característica, sino por su rendimiento en general.
Aplicaciones del recubrimiento CVD SiC
Perspectiva de la industria
A medida que los procesos de semiconductores continúan evolucionando, las expectativas puestas en los materiales utilizados dentro de los equipos son cada vez mayores.
En entornos de producción reales, factores como la pureza del recubrimiento, la densidad, la adhesión y la estabilidad a largo plazo afectan directamente el rendimiento de la herramienta y la frecuencia de mantenimiento. Incluso pequeñas variaciones pueden provocar una pérdida de rendimiento o una vida útil más corta de los componentes.
Ésta es una de las razones por las que los recubrimientos CVD SiC se han vuelto más comunes en los últimos años. Suelen resistir mejor en entornos mixtos donde el calor, los gases reactivos y el plasma están presentes al mismo tiempo.
Verá a varios proveedores trabajando en esto, incluido VeTek Semiconductor, enfocándose principalmente en mejorar la estabilidad del proceso y hacer que el rendimiento del recubrimiento sea más predecible en tiradas más largas.
Conclusión
Si observa dónde se usa hoy en día, el recubrimiento CVD SiC ya es una opción bastante estándar en muchas configuraciones de semiconductores y de alta temperatura.
La apelación es bastante sencilla:
Por supuesto, ningún material es perfecto, pero para muchas aplicaciones, especialmente los procesos relacionados con la epitaxia y el plasma, es una opción práctica y probada.
A medida que las condiciones del proceso continúan siendo más estrictas, es probable que materiales como los recubrimientos de SiC sigan ganando terreno, simplemente porque ofrecen un buen equilibrio entre rendimiento y confiabilidad.
