Cómo el recubrimiento TaC mejora el crecimiento de cristales de SiC en aplicaciones PVT

Cómo el recubrimiento TaC mejora el crecimiento de cristales de SiC en aplicaciones PVT

El carburo de silicio (SiC) sustenta ahora gran parte del progreso observado en los sistemas de propulsión de vehículos eléctricos, los convertidores de energía renovable y los módulos de potencia de alta frecuencia. La economía de fabricación y el rendimiento del dispositivo dependen del aumento de las dimensiones del cristal de SiC, el aumento del rendimiento de los lotes y la supresión de las poblaciones de defectos. Cumplir estos objetivos exige más que recetas de proceso afinadas. La integridad y longevidad de los materiales del campo térmico se vuelven igualmente decisivas, especialmente dadas las condiciones agresivas dentro de los hornos de transporte físico de vapor (PVT).

Entre las opciones de ingeniería de superficies para piezas de grafito, la deposición química de vapor (CVD) de carburo de tantalio (TaC) ha ganado un impulso mensurable. Este recubrimiento no simplemente protege el sustrato; Modifica activamente la química de la superficie y la respuesta térmica de los componentes que soportan el servicio más duro.

¿Qué hace el recubrimiento TaC dentro de un horno PVT?

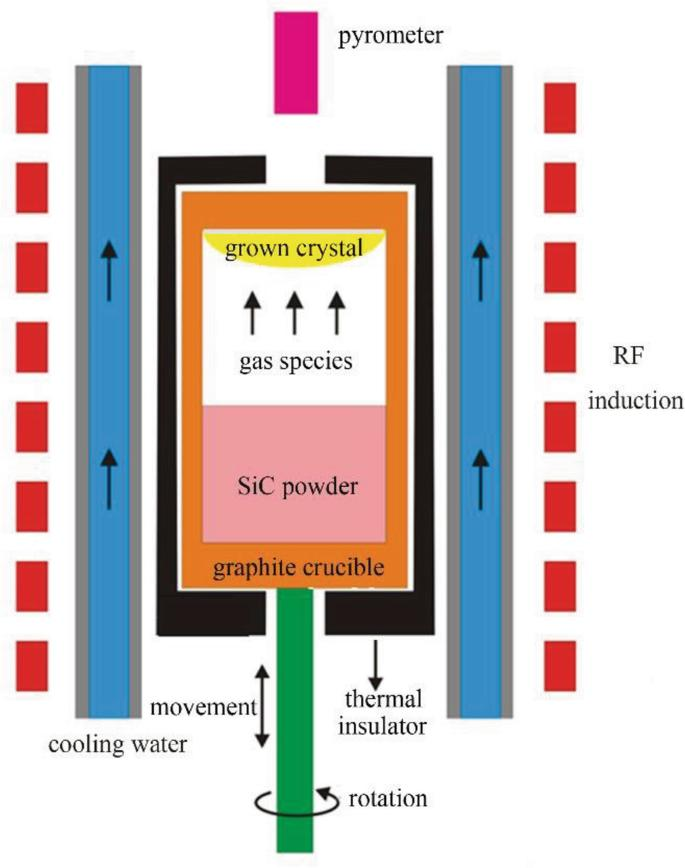

El crecimiento de PVT se produce sublimando la materia prima de SiC por encima de 2000 °C. Las especies de vapor resultantes viajan hacia un cristal semilla más frío, donde la condensación y la recristalización forman gradualmente la bola. Una sola ejecución puede durar cientos de horas. Durante este intervalo, cada superficie de grafito (paredes del crisol, soporte de semillas, anillos guía) se enfrenta a vapor rico en silicio constante, gradientes térmicos extremos y tensión mecánica debido a desajustes de expansión térmica.

Sin capas protectoras, el grafito sufre dos caminos de degradación paralelos. Uno es físico: la erosión de la superficie libera finas partículas de carbono en la corriente de vapor. El otro es químico: el vapor de silicio reacciona con el grafito para formar SiC volátil u otras especies intermedias, adelgazando progresivamente la pared del componente. Ambas vías introducen grupos de carbono o trazas de impurezas metálicas en el cristal en crecimiento, y ambas acortan la vida útil de los costosos muebles de los hornos.

El recubrimiento CVD TaC interrumpe estos mecanismos. La capa de recubrimiento está estequiométricamente controlada, libre de poros y adherente al sustrato de grafito. Presenta una cara químicamente inerte al vapor de alta temperatura, por lo que el grafito subyacente nunca entra en contacto directo con el entorno reactivo. Esta separación altera fundamentalmente la trayectoria de la contaminación.

Mejoras observadas en la calidad del cristal

Los productores de cristales a menudo informan que los componentes recubiertos de TaC se correlacionan con recuentos más bajos de inclusiones de carbono y terminaciones de microtubos. La explicación radica en la capacidad del recubrimiento para mantener una condición superficial constante en múltiples pasadas. El grafito sin recubrimiento cambia con el tiempo: su porosidad aumenta, su emisividad cambia y su distribución de temperatura local cambia. Estas alteraciones graduales alteran la simetría del campo térmico esencial para un crecimiento radial uniforme.

Por el contrario, un campo térmico estable preserva los gradientes de temperatura axiales y radiales necesarios para el crecimiento controlado del flujo escalonado en la superficie de la semilla. Con el recubrimiento de TaC, el interior del crisol conserva su geometría y emisividad térmica originales durante más ciclos de crecimiento. El resultado es una distribución más estricta de las métricas de calidad del cristal de una ejecución a otra, lo que aumenta directamente la fracción de obleas utilizables por bola.

Vida útil extendida de los componentes y costo operativo

El argumento económico a favor del recubrimiento de TaC a menudo se basa en la extensión de la vida útil. Es posible que sea necesario reemplazar los componentes de grafito sin recubrimiento después de 10 a 20 ciclos de crecimiento, según el perfil de temperatura específico y la duración del ciclo. Los equivalentes recubiertos con TaC, en operaciones de horno documentadas, alcanzan rutinariamente entre 2 y 3 veces esa vida útil antes de mostrar una pérdida de peso mensurable o una rugosidad de la superficie.

Esta durabilidad se debe al alto punto de fusión del recubrimiento (superior a 3.800°C) y a su bajo coeficiente de difusión tanto para el carbono como para el silicio. Incluso a 2200 °C, la interdifusión a través de la interfaz revestimiento-sustrato sigue siendo insignificante. El recubrimiento no se derrama, se descascarilla ni se delamina durante el ciclo térmico, siempre que los parámetros de deposición CVD estén optimizados adecuadamente. Los intervalos más largos entre los reemplazos de componentes se traducen en menos ciclos de enfriamiento y calentamiento del horno, menos mano de obra para el desmontaje y reensamblaje y un menor consumo de grafito de alta pureza.

Especificaciones de pureza importantes para los semiconductores

Para el SiC de grado de dispositivo, las impurezas metálicas en niveles de partes por millón pueden degradar la vida útil del portador y el voltaje de ruptura. Por lo tanto, el propio revestimiento debe ser compatible con semiconductores. CVD TaC procesado a partir de precursores de alta pureza logra una pureza documentada del 99,999841 %. Esta cifra no es incidental: refleja un control intencional sobre la purificación del gas precursor, la limpieza del reactor y el manejo posterior a la deposición. Con este nivel de pureza, cualquier especie metálica que pueda difundirse desde el recubrimiento hacia la fase de vapor permanece por debajo de los límites de detección analítica durante las duraciones de crecimiento típicas.

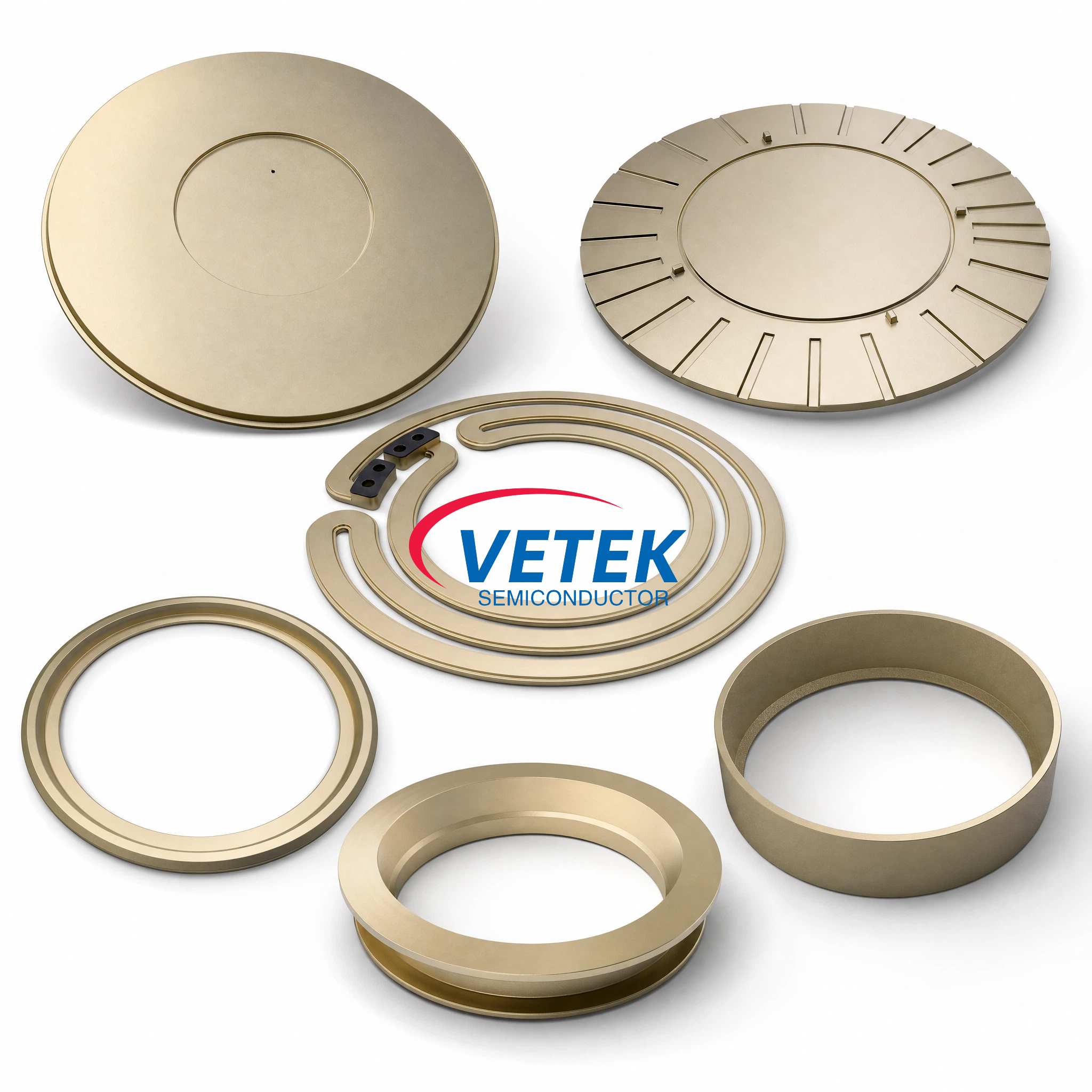

Piezas de grafito comúnmente recubiertas

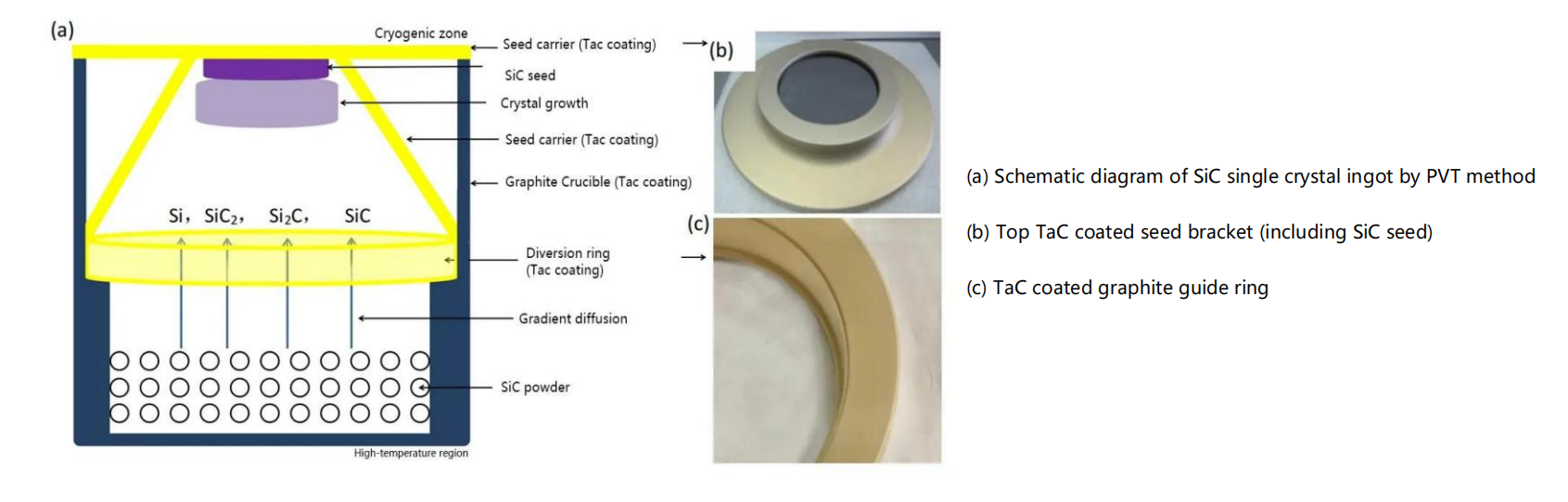

Los campos térmicos PVT suelen incluir de cinco a ocho componentes distintos de grafito que pueden beneficiarse de la aplicación de TaC:

Crisoles, que contienen el polvo fuente de SiC y soportan las temperaturas más altas.

Portasemillas, que montan el cristal semilla y requieren un contacto térmico preciso.

Anillos guía, que dan forma al camino del flujo de vapor hacia la semilla.

Anillos de crisol y espaciadores, que definen el espacio entre la fuente y la semilla.

Escudos aislantes adicionales o postes de soporte en ciertos diseños de hornos.

Recubrir todas o la mayoría de estas piezas crea una condición de superficie consistente en toda la zona caliente, en lugar de tener superficies mixtas recubiertas y sin revestir que podrían introducir asimetrías térmicas o químicas localizadas.

¿Por qué CVD en lugar de otros métodos de depósito?

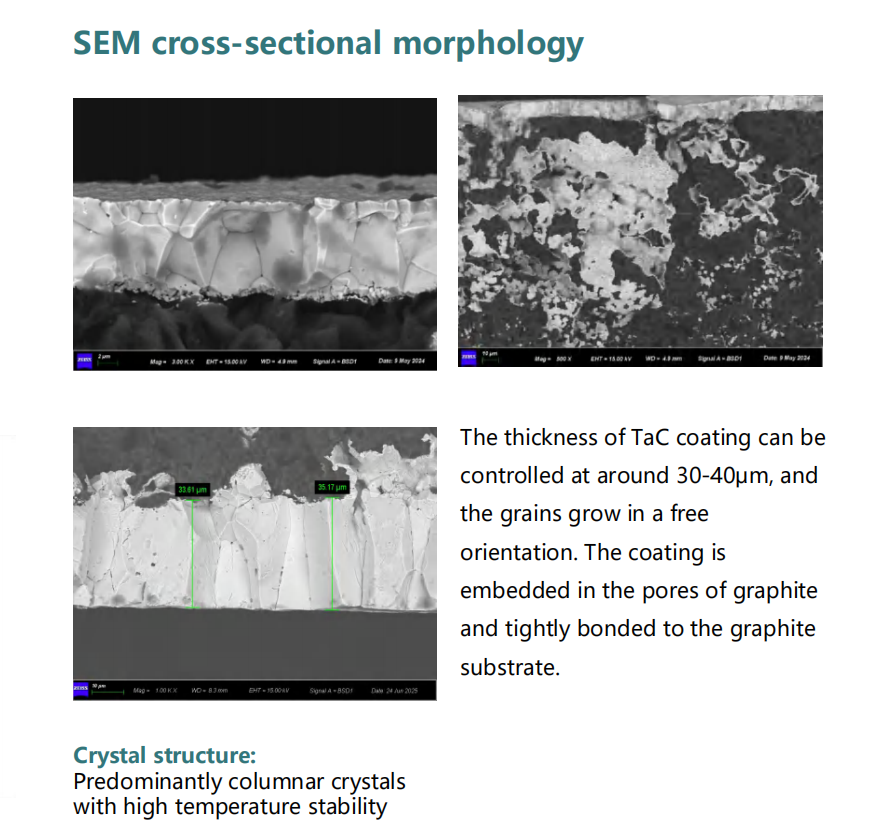

No todos los recubrimientos de TaC funcionan de manera idéntica. Las rutas de cementación por pulverización de plasma o por paquetes producen capas más gruesas pero con mayor porosidad, peor adhesión y mayor riesgo de espalación bajo choque térmico. CVD se distingue por hacer crecer el recubrimiento átomo por átomo a partir de precursores en fase de vapor. Esto produce microestructuras completamente densas con tamaños de grano del orden de unos pocos micrómetros y uniformidad de espesor dentro de ±5 μm en componentes de área grande.

El espesor estándar de CVD TaC se especifica en 30 ± 5 μm para la mayoría de los crisoles y soportes PVT. Para hornos que ejecutan ciclos prolongados o temperaturas máximas más altas, se puede aplicar un espesor personalizado de hasta 40 μm. Los recubrimientos más gruesos aumentan la longitud de la barrera de difusión, pero requieren una adaptación cuidadosa al coeficiente de expansión térmica del sustrato de grafito para evitar la tensión interfacial, un factor bien caracterizado en el diseño de procesos CVD.

Consideraciones prácticas para la adopción

Las instalaciones que realicen la transición de componentes sin recubrimiento a componentes recubiertos con TaC deben anticipar ajustes en el control de temperatura. El recubrimiento altera la emisividad de la superficie, lo que puede cambiar las lecturas del pirómetro o la calibración de potencia a temperatura entre 20 y 50 °C. Este cambio es predecible y repetible, por lo que una breve ejecución de calibración es suficiente para restablecer los puntos de ajuste térmicos correctos. Después de esa compensación inicial, el sistema recubierto se comporta de manera más consistente en todas las ejecuciones que su contraparte sin recubrimiento, lo que reduce la necesidad de ajuste por ejecución.

Conclusión

La producción de SiC basada en PVT impone exigencias extraordinarias a los componentes del campo térmico de grafito. El recubrimiento CVD TaC aborda estas demandas a través de cuatro efectos interconectados: suprime la liberación de partículas de carbono, bloquea el ataque del silicio al sustrato, preserva la simetría del campo térmico durante secuencias de ejecución extendidas y prolonga los intervalos de reemplazo de componentes. Estos resultados en conjunto mejoran la pureza del cristal, aumentan el rendimiento utilizable por bola y reducen la contribución al costo por oblea de las piezas consumibles. A medida que los tamaños de las obleas de SiC se acercan a los 200 mm y los requisitos de densidad de defectos se vuelven más estrictos, es probable que la adopción de recubrimientos de ingeniería como el TaC se expanda de una opción a una especificación básica en las líneas de fabricación avanzadas.
