¿Qué es una media luna en una cámara de reacción LPE?

En los sistemas de epitaxia de carburo de silicio (SiC), muchos componentes clave de los reactores siguen siendo desconocidos fuera de la industria de fabricación de semiconductores. Uno de estos componentes es la "Media Luna", una pieza estructural a base de grafito que se usa comúnmente dentro de las cámaras de reacción de LPE.

Aunque Halfmoon no es un portador de obleas en sí, juega un papel importante en el mantenimiento de la estabilidad del reactor durante los procesos de crecimiento epitaxial a alta temperatura. A medida que la fabricación de semiconductores de SiC avanza hacia obleas más grandes y un control de proceso más estricto, el diseño y el rendimiento del material de los componentes internos del reactor se han vuelto cada vez más importantes.

Comprensión de la cámara de reacción LPE

LPE (epitaxia en fase líquida) es una técnica de crecimiento de cristales utilizada en la fabricación de semiconductores. En los sistemas de epitaxia de SiC, la cámara de reacción funciona en condiciones extremadamente exigentes que implican:

• Altas temperaturas
• Gases de proceso reactivos
• Ciclos térmicos largos
• Control estricto de la contaminación
• Requisitos de flujo de gas estable

Los sistemas modernos de epitaxia de SiC, como los reactores LPE, dependen en gran medida de estructuras estables de campos térmicos y de la gestión del flujo de gas dentro de la cámara de reacción. Incluso pequeñas variaciones en la distribución de la temperatura o la uniformidad del flujo de gas pueden afectar directamente la calidad de la capa epitaxial y la consistencia de la oblea.

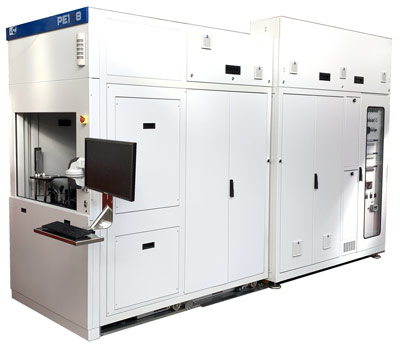

El reactor de epitaxia de SiC LPE PE1O6, un sistema de pared caliente horizontal utilizado para el crecimiento avanzado de obleas de SiC.

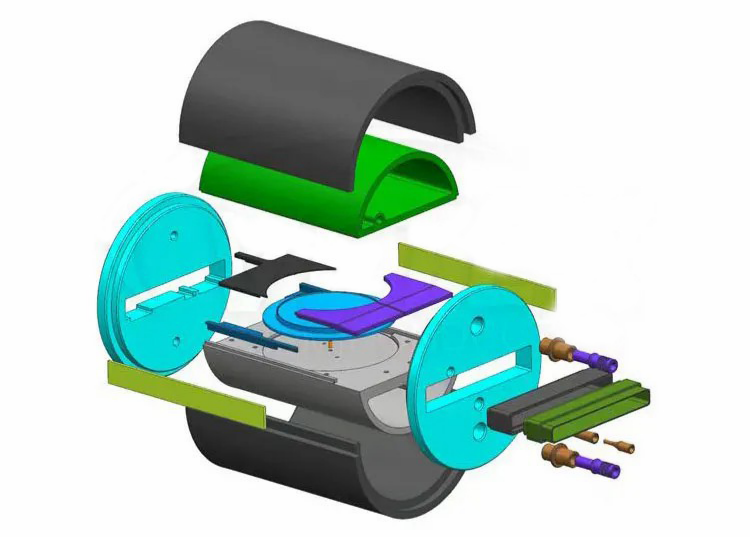

Dentro de la cámara, múltiples componentes a base de grafito trabajan juntos para crear un ambiente térmico y químico controlado para el crecimiento epitaxial. La Media Luna es uno de estos componentes estructurales de soporte.

¿Por qué se llama “media luna”?

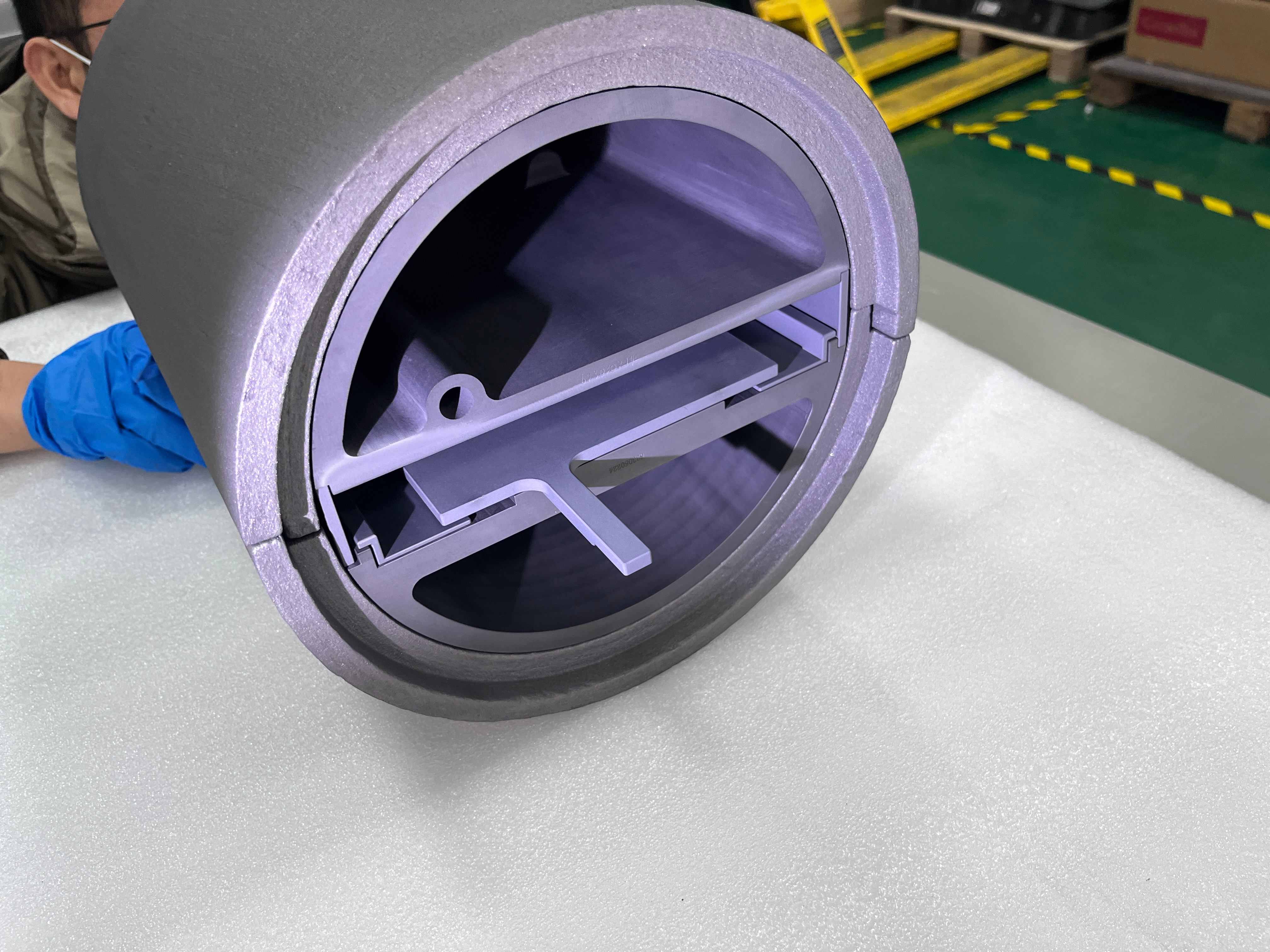

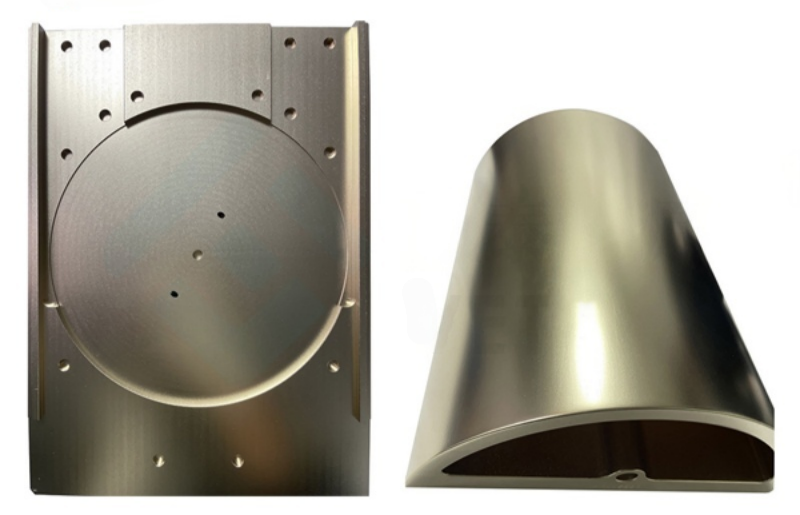

La pieza recibe su nombre principalmente por su forma. En muchos reactores LPE, el componente parece similar a una estructura de semicírculo o media luna cuando se instala alrededor del área de la zona caliente.

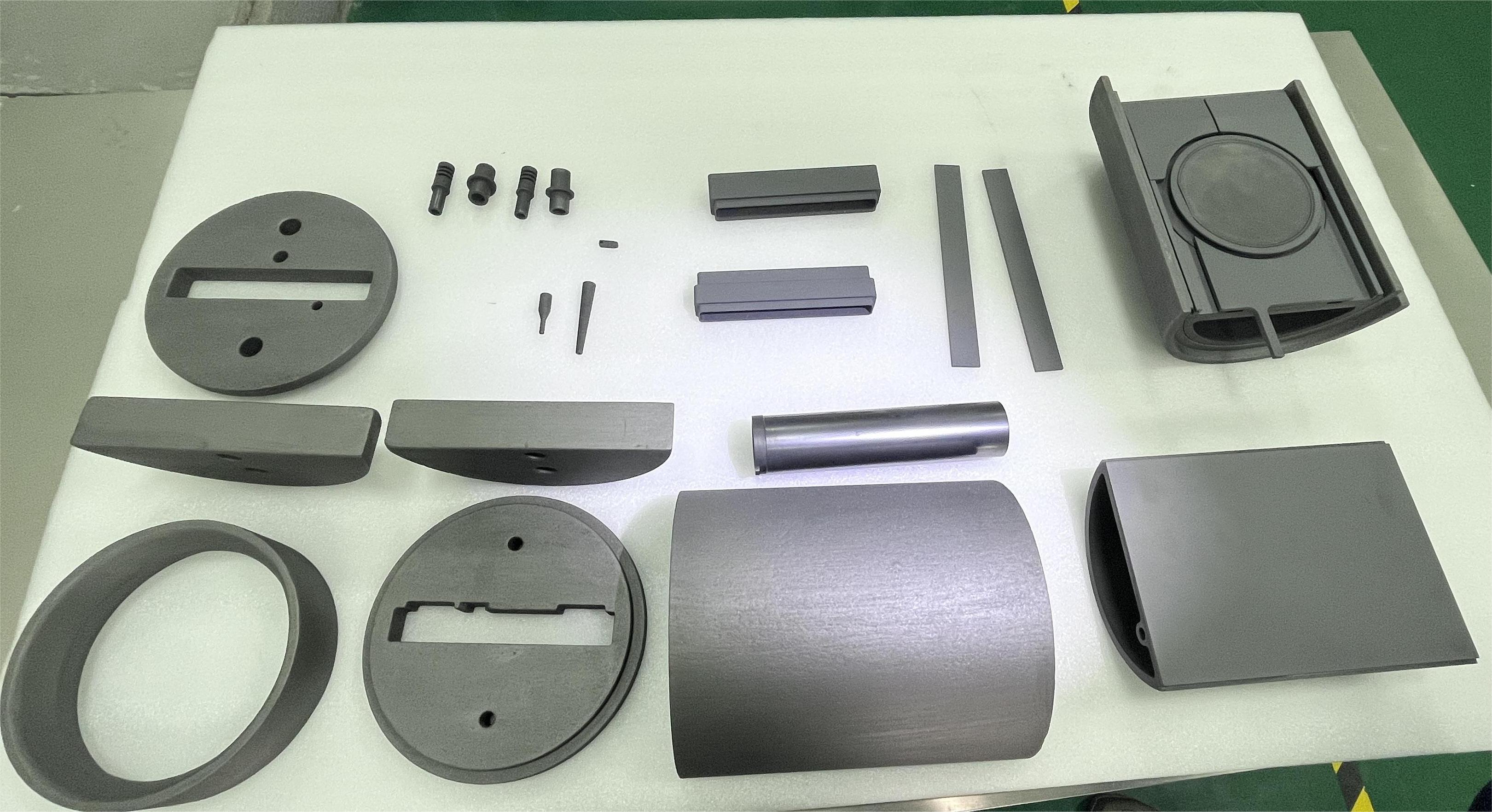

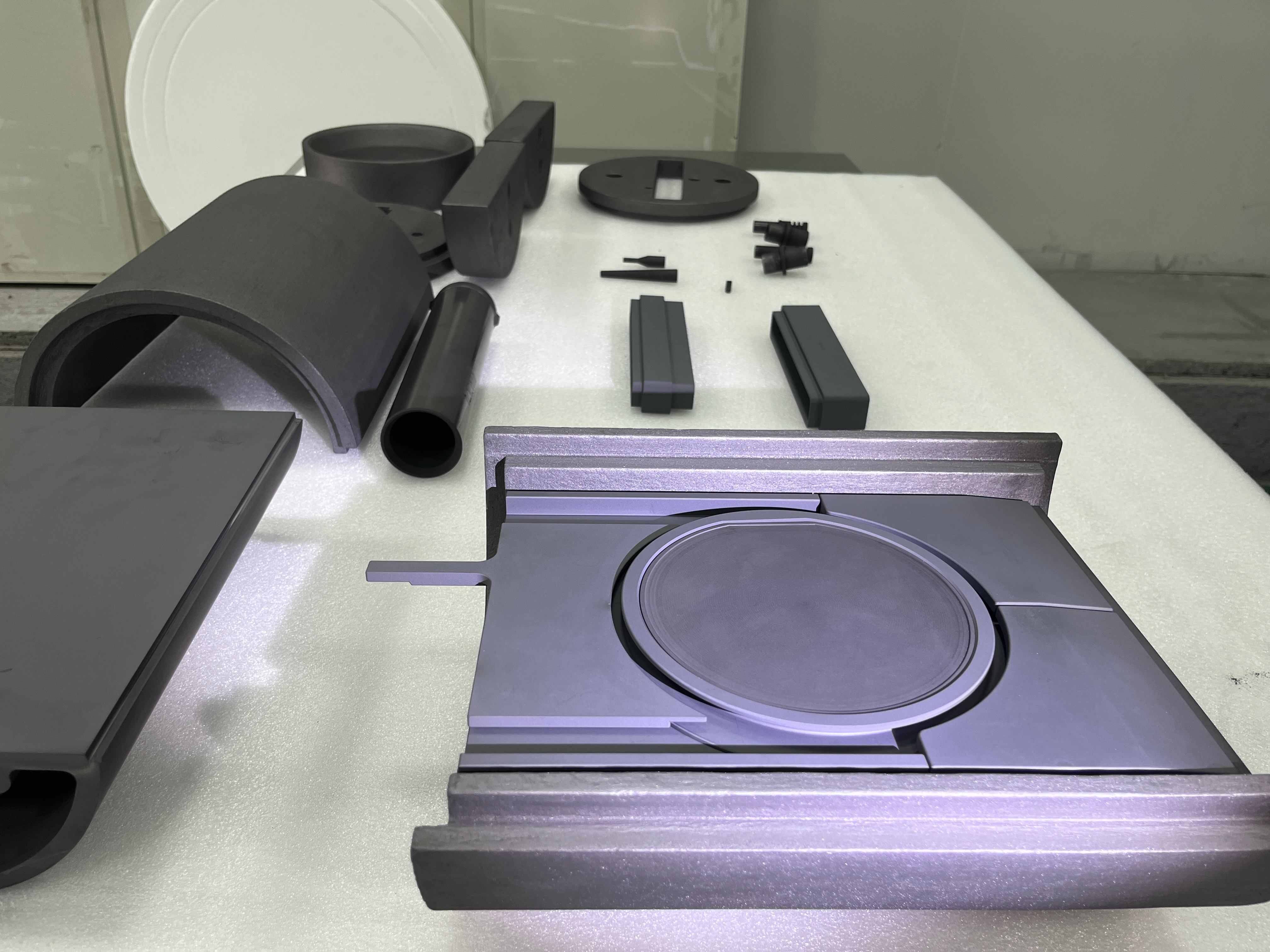

Los diferentes fabricantes de equipos utilizan diseños ligeramente diferentes. Algunas piezas de Halfmoon son más gruesas, algunas incluyen estructuras de soporte adicionales y otras están conectadas directamente con conjuntos giratorios dentro de la cámara.

En los sistemas de reactores reales, la geometría suele optimizarse junto con el campo térmico y la disposición de la cámara en lugar de seguir un estándar universal.

Funciones del componente Halfmoon

Aunque los diseños de los reactores difieren, los componentes Halfmoon comúnmente contribuyen a varias funciones importantes.

1. Estructuras de soporte del reactor

Dentro de un reactor de epitaxia, muchas piezas de grafito se expanden y contraen repetidamente durante los ciclos de calentamiento. Debido a esto, la estabilidad mecánica de los componentes de soporte internos se vuelve importante en tiradas de producción largas.

En algunos diseños de reactores, Halfmoon ayuda a mantener la posición relativa de las estructuras de las cámaras cercanas en condiciones operativas de alta temperatura. Incluso una ligera deformación puede influir en la alineación de la cámara o la repetibilidad del proceso.

2. Ayudar a la estabilidad del flujo de gas

El comportamiento del flujo de gas dentro de un reactor de SiC es más complicado de lo que parece desde el exterior. A alta temperatura, incluso cambios estructurales relativamente pequeños dentro de la cámara pueden alterar las condiciones de flujo local.

Dependiendo de la plataforma del reactor, la Media Luna puede influir indirectamente en cómo se mueven los gases de proceso alrededor de la región de la zona caliente. Ésta es una de las razones por las que la geometría interna de la cámara suele optimizarse cuidadosamente durante el desarrollo del reactor.

3. Coordinación del campo térmico

Los sistemas de epitaxia modernos requieren gradientes térmicos cuidadosamente controlados. La disposición de los componentes de grafito dentro de la cámara influye en la distribución del calor y la eficiencia térmica.

Los componentes de la media luna pueden afectar indirectamente:

• Reflexión del calor
• equilibrio térmico
• Estabilidad de la temperatura local
• Rendimiento de blindaje térmico

Esto resulta cada vez más importante en el procesamiento de obleas de gran tamaño.

4. Sistemas de rotación mecánica de apoyo

Algunos sistemas LPE utilizan conjuntos giratorios para mejorar la uniformidad de la deposición durante el crecimiento epitaxial. En estas configuraciones, la media luna inferior puede integrarse con estructuras giratorias o de soporte cercanas dentro de la cámara.

Los requisitos mecánicos pueden llegar a ser bastante exigentes porque el reactor debe funcionar continuamente en condiciones de alta temperatura y químicamente reactivas.

Por qué el grafito todavía se utiliza ampliamente en sistemas de reactores

Incluso hoy en día, el grafito sigue siendo uno de los materiales más prácticos para aplicaciones de campos térmicos de semiconductores. Es relativamente liviano, se puede mecanizar en formas complejas y mantiene propiedades estables a temperaturas donde muchos metales fallarían.

Para los fabricantes de reactores, otra ventaja es que el grafito responde bien al mecanizado de precisión, lo cual es importante para componentes instalados dentro de espacios de cámara estrechos.

Al mismo tiempo, el grafito desnudo también tiene limitaciones. Bajo exposición prolongada a gases de proceso reactivos y ciclos térmicos repetidos, la superficie puede degradarse gradualmente o generar partículas. Debido a esto, las estructuras de grafito recubiertas ahora se usan comúnmente en los sistemas modernos de epitaxia de SiC.

El papel del recubrimiento CVD SiC

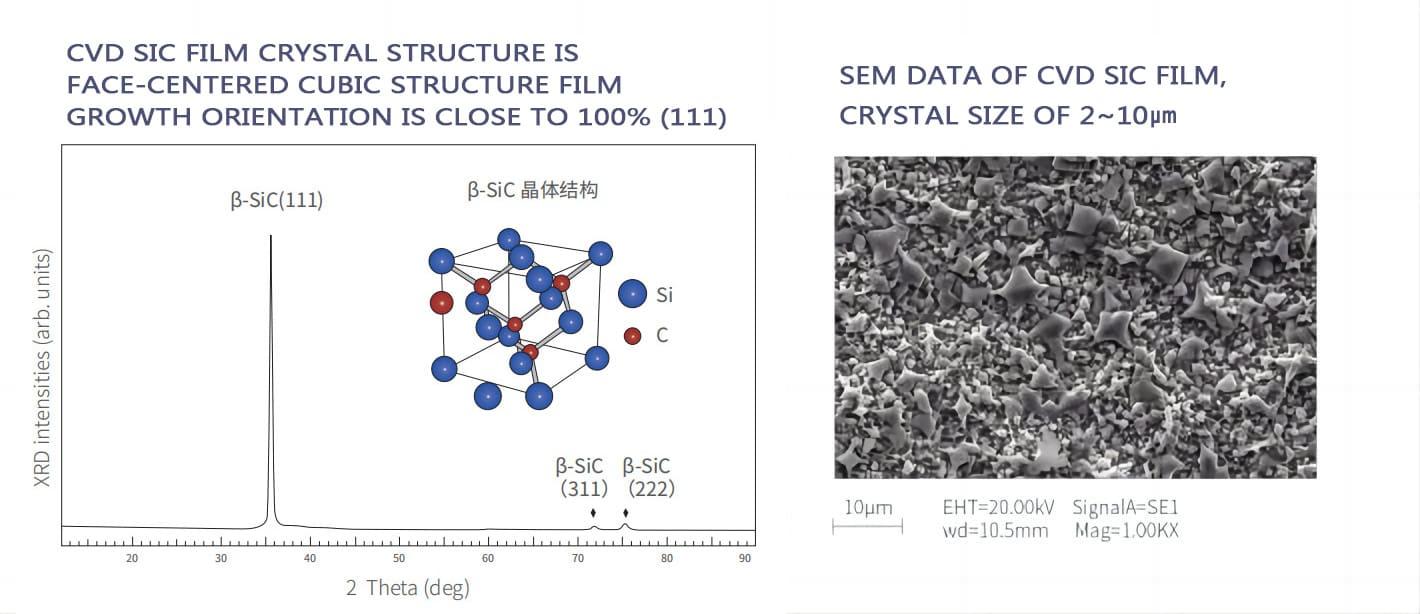

El recubrimiento CVD SiC (carburo de silicio por deposición química de vapor) se usa ampliamente en componentes de reactores de grafito en sistemas de epitaxia de SiC.

El revestimiento forma una densa capa protectora sobre la superficie del grafito, lo que ayuda a mejorar:

• Resistencia a la corrosión
• Pureza superficial
• Resistencia al desgaste
• Rendimiento de choque térmico
• Estabilidad del proceso

Los componentes de grafito recubiertos de SiC ahora se encuentran comúnmente en:

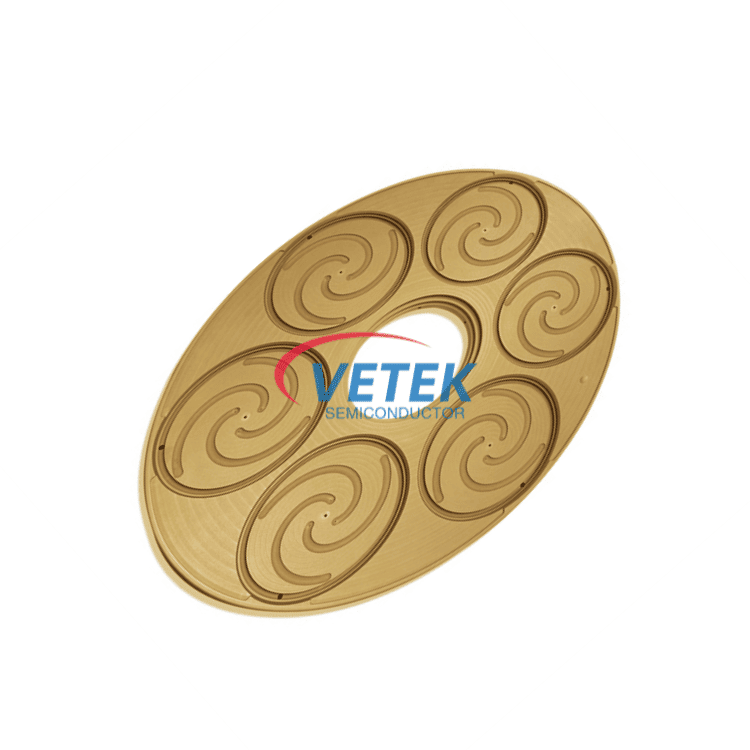

• Susceptores
• Portadores de obleas
• Revestimientos de cámara
• Componentes del flujo de gas
• Asambleas de media luna

Por qué más empresas están estudiando los recubrimientos TaC

En los últimos años, el recubrimiento de TaC ha comenzado a atraer más atención en aplicaciones avanzadas de campos térmicos de semiconductores, especialmente en procesos de SiC de alta temperatura.

Una razón es que algunos sistemas de crecimiento de cristales de próxima generación operan en condiciones en las que los materiales de recubrimiento convencionales pueden enfrentar un mayor estrés térmico y químico durante ciclos de proceso largos.

En comparación con los recubrimientos tradicionales de SiC, el TaC generalmente muestra una mayor estabilidad química a temperaturas extremadamente altas. Debido a esto, los investigadores y fabricantes de equipos continúan evaluando su potencial para futuros sistemas de reactores de alta temperatura.

Materiales de aislamiento térmico alrededor del reactor

Además de las piezas estructurales de grafito, los materiales de aislamiento térmico también influyen fuertemente en el rendimiento del reactor.

Los sistemas semiconductores suelen utilizar:

• Fieltro de grafito suave
• Fieltro rígido de grafito.
• Fieltro de fibra de carbono a base de PAN
• Materiales aislantes compuestos de carbono.

Estos materiales ayudan a reducir la pérdida de calor y a mantener una distribución estable de la temperatura durante ciclos de crecimiento prolongados.

Demandas crecientes en la epitaxia moderna de SiC

A medida que la industria del SiC avanza hacia plataformas de obleas de 200 mm, los componentes internos del reactor enfrentan requisitos cada vez más estrictos en cuanto a estabilidad térmica, precisión dimensional y control de contaminación.

El rápido desarrollo de los vehículos eléctricos, los sistemas de energía renovable y la electrónica de potencia de alta frecuencia está acelerando la demanda de obleas de SiC.

A medida que los tamaños de las obleas aumentan de 4 pulgadas a 6 pulgadas y plataformas de 8 pulgadas, los componentes del reactor deben cumplir requisitos más estrictos para:

• Precisión dimensional
• Uniformidad del recubrimiento
• Estabilidad térmica
• control de pureza
• Fiabilidad mecánica

Incluso los componentes de soporte de la cámara, como los conjuntos Halfmoon, son cada vez más exigentes desde el punto de vista técnico.

Conclusión

La Media Luna puede parecer una estructura de grafito relativamente simple dentro de una cámara de reacción LPE, pero contribuye a varios aspectos importantes del funcionamiento del reactor, incluida la estabilidad térmica, la coordinación del flujo de gas y el soporte mecánico.

Su evolución también refleja tendencias más amplias en la fabricación de semiconductores: temperaturas más altas, procesos más limpios, obleas más grandes e ingeniería de materiales más avanzada.

A medida que la tecnología de epitaxia de SiC continúa desarrollándose, los componentes de los reactores y las tecnologías de recubrimiento probablemente se volverán aún más especializados y basados ​​en el rendimiento.
