Placa portadora de grabado de PSS para semiconductor
  • Placa portadora de grabado de PSS para semiconductorPlaca portadora de grabado de PSS para semiconductor
  • Placa portadora de grabado de PSS para semiconductorPlaca portadora de grabado de PSS para semiconductor

Placa portadora de grabado de PSS para semiconductor

La placa portadora de grabado PSS de Vetek Semiconductor para semiconductor es un portador de grafito ultra pure de alta calidad diseñado para procesos de manejo de obleas. Nuestros portadores tienen un excelente rendimiento y pueden funcionar bien en entornos hostiles, altas temperaturas y condiciones de limpieza química duras. Nuestros productos son ampliamente utilizados en muchos mercados europeos y estadounidenses, y esperamos convertirnos en su socio a largo plazo en China. Usted puede venir a China para visitar nuestra fábrica y aprender más sobre nuestra tecnología y productos.

Como fabricante profesional líder en el campo, Vetek Semiconductor está encantado de ofrecerle placas portadoras de grabado de PSS de primer nivel diseñadas específicamente para la industria de semiconductores.


Nuestras placas portador de grabado PSS para semiconductores son componentes altamente especializados que son indispensables en los procedimientos de grabado de espectroscopía de fuente de plasma (PSS) dentro del reino de fabricación de semiconductores. Estas placas asumen un papel fundamental durante el proceso de grabado. Proporcionan apoyo estable y garantizan un transporte suave de las obleas semiconductores, lo cual es crucial para la precisión y calidad de la operación de grabado.


Lo invitamos calurosamente a comunicarse con nosotros para cualquier consulta. Siempre estamos listos para ayudar y proporcionar información más detallada sobre nuestros productos sobresalientes.

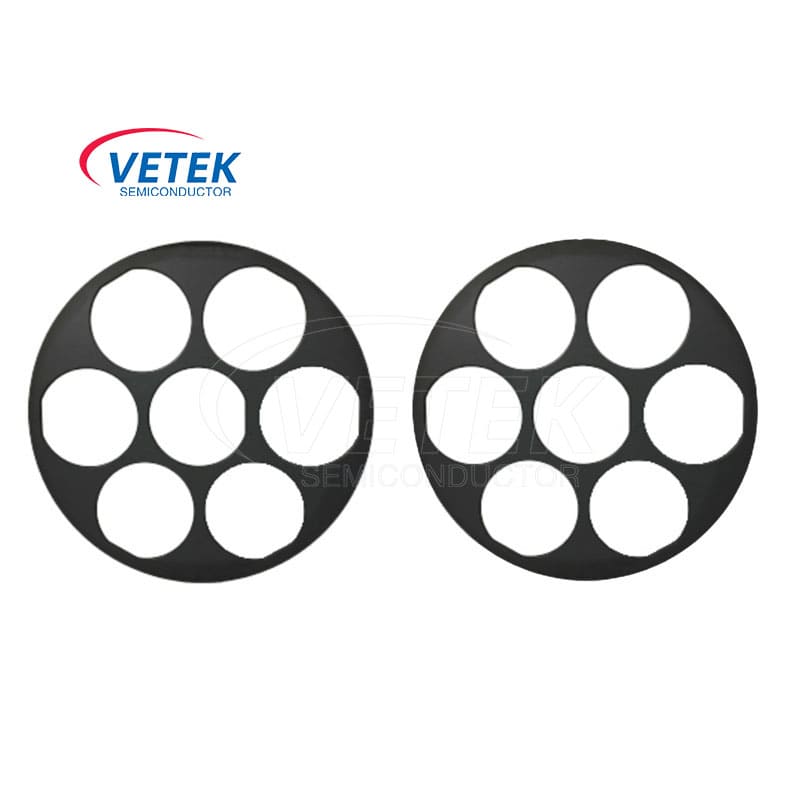

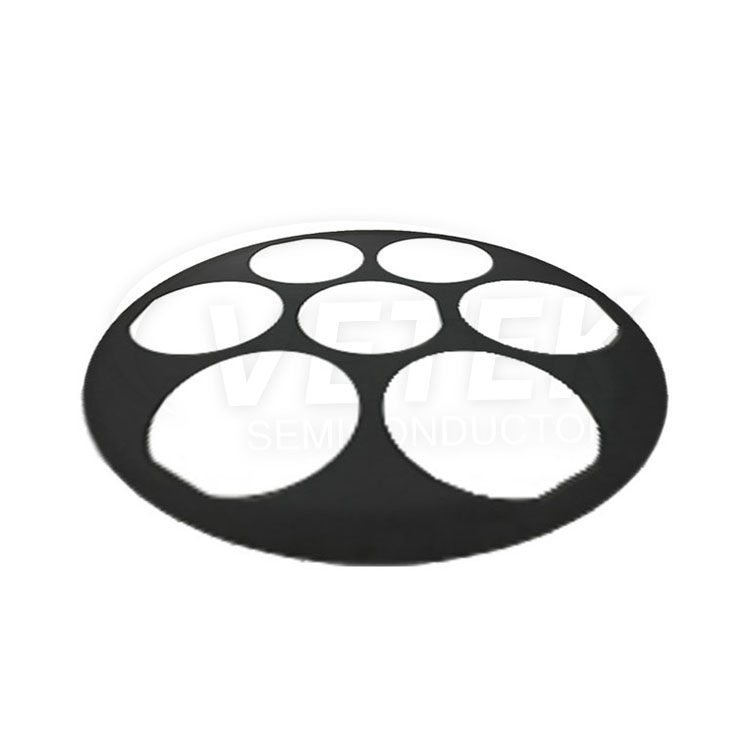

Placa portadora de grabado de PSS para semiconductorCaracterísticas clave:

● Diseño de precisión: La placa portadora está diseñada con dimensiones precisas y planitud de la superficie para garantizar un grabado uniforme y consistente a través de las obleas semiconductores. Proporciona una plataforma estable y controlada para las obleas, lo que permite resultados de grabado precisos y confiables.

● Resistencia al plasma: La placa portadora exhibe una excelente resistencia al plasma utilizado en el proceso de grabado. No se ve afectado por los gases reactivos y el plasma de alta energía, asegurando la vida útil prolongada y el rendimiento constante.

● Conductividad térmica: La placa portadora presenta una alta conductividad térmica para disipar eficientemente el calor generado durante el proceso de grabado. Esto ayuda a mantener un control de temperatura óptimo y evita el sobrecalentamiento de las obleas semiconductores.

● Compatibilidad: La placa portadora de grabado de PSS está diseñada para ser compatible con varios tamaños de obleas de semiconductores comúnmente utilizados en la industria, asegurando la versatilidad y la facilidad de uso en los diferentes procesos de fabricación.


Parámetro del producto de la placa portadora de grabado de PSS para semiconductor

Propiedades físicas básicas del recubrimiento SIC CVD
Propiedad Valor típico
Estructura cristalina Policristalina de fase β FCC, principalmente (111) orientada
Densidad de recubrimiento sic 3.21 g/cm³
Dureza de recubrimiento SIC CVD 2500 Vickers Dureza (500 g de carga)
Tamaño de grano 2 ~ 10 μm
Pureza química 99.99995%
Capacidad de calor 640 j · kg-1· K-1
Temperatura de sublimación 2700 ℃
Resistencia a la flexión 415 MPA RT 4 puntos
Módulo de Young 430 GPA 4PT Bend, 1300 ℃
Conductividad térmica 300W · m-1· K-1
Expansión térmica (CTE) 4.5 × 10-6K-1



Es semiconductor Placa portadora de grabado de PSS para semiconductorTienda de producción

SiC Graphite substrateCVD TaC coating cover testSilicon carbide ceramic processingEPI process equipment

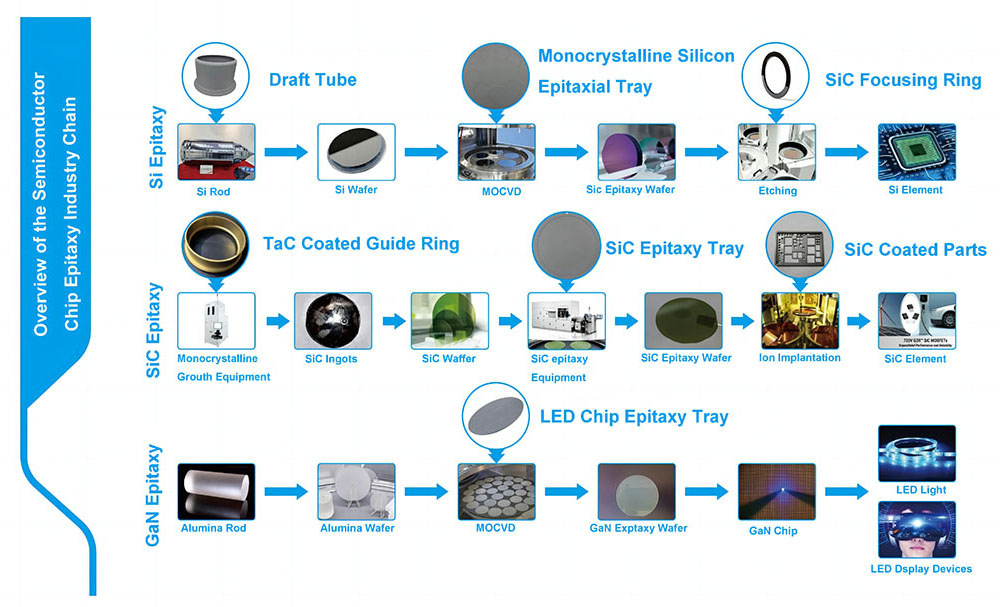

Descripción general de la cadena industrial de la epitaxia de chip de semiconductores:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Etiquetas calientes: Placa portadora de grabado de PSS para semiconductor
Enviar Consulta
