¿Por qué CVD TaC recubre la “armadura de alta temperatura” de los semiconductores de tercera generación?

El entorno dentro de un horno de crecimiento de cristales de SiC se encuentra entre los menos indulgentes en la fabricación de semiconductores: las temperaturas superan los 2400 °C, las concentraciones de hidrógeno y amoníaco son altas y los componentes de grafito corren constantemente el riesgo de desprender partículas y liberar impurezas. Los ingenieros de procesos llevan mucho tiempo buscando una solución material que pueda resistir simultáneamente el calor extremo, la química agresiva y la contaminación.

El recubrimiento de carburo de tantalio (TaC) CVD se ha convertido silenciosamente en esa respuesta: con un punto de fusión de 3880 °C, tasas de grabado de solo 0,2 μm/h en NH₃ y 0,1 μm/h en H₂, y niveles críticos de impureza medidos en ppb. Sin embargo, lo que lo hace realmente convincente es lo que sucede en la planta de producción: la densidad de defectos de las microtuberías cae en más del 90 %, el contenido total de impurezas del cristal cae en más del 70 % y la resistividad aumenta en un factor de 2 a 3.
Entonces, ¿cómo logra esto exactamente el recubrimiento TaC? ¿De dónde provienen sus ventajas de rendimiento? ¿En qué aplicaciones del mundo real ofrece más valor? ¿Y hacia qué dirección va el mercado? Este artículo explora sistemáticamente los principios técnicos, las propiedades principales, los escenarios de aplicación clave y las tendencias de la industria del recubrimiento CVD TaC.

1. ¿Qué es el recubrimiento CVD TaC?

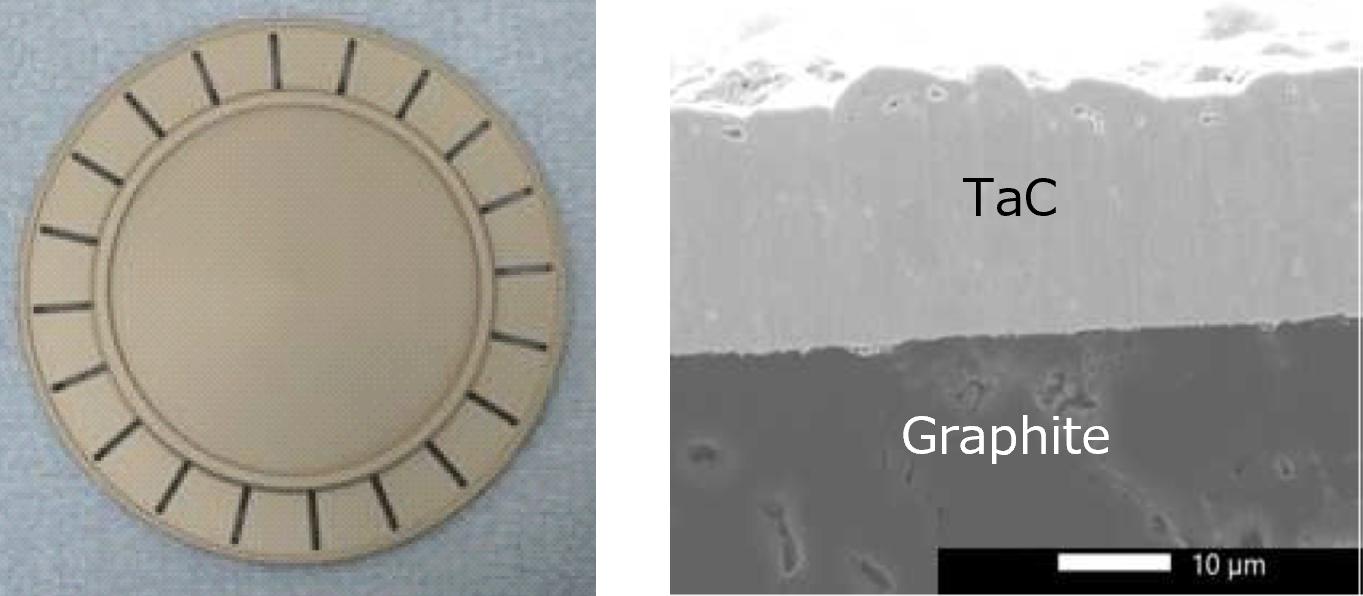

En esencia, el recubrimiento CVD TaC es una capa protectora de carburo de tantalio (TaC), un compuesto cerámico con una apariencia distintiva de color amarillo dorado, depositada sobre sustratos de grafito de alta pureza mediante deposición química de vapor. El material en sí ofrece una combinación de propiedades que son difíciles de encontrar juntas: un punto de fusión de 3880 °C, una dureza en el rango de 15 a 19 GPa, una fuerte inercia química y una resistencia a la corrosión que se mantiene bien en entornos de proceso agresivos.

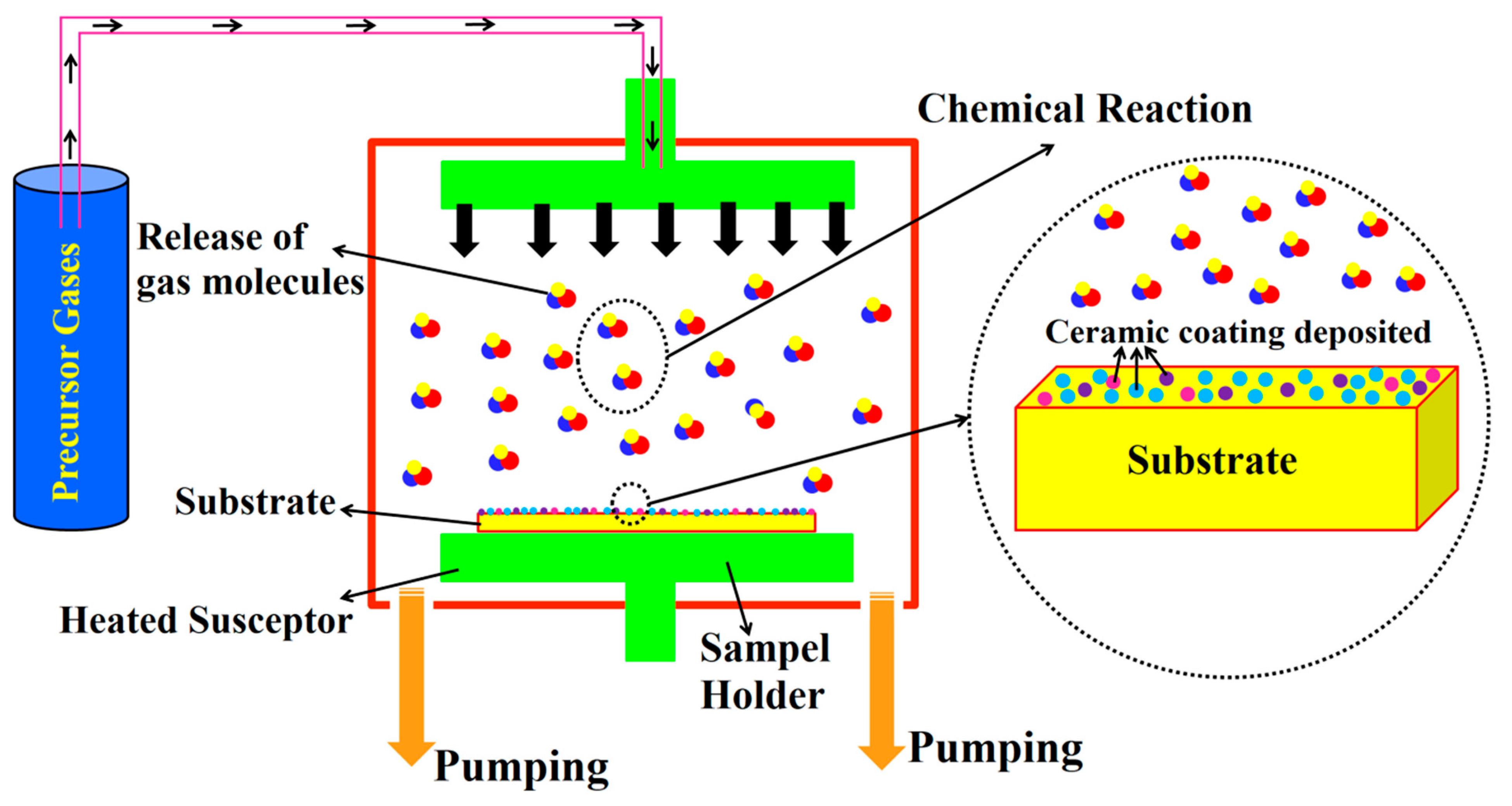

Entre las diversas formas de producir recubrimientos de TaC, la CVD sigue siendo la más madura. La receta típica, como se detalla, comienza con pentacloruro de tantalio (TaCl₅) y propileno (C₃H₆) como precursores de tantalio y carbono, transportados por argón e hidrógeno a una cámara calentada. Una vez que el TaCl₅ vaporizado alcanza la superficie del grafito, se adsorbe y sufre una secuencia de reacciones de descomposición y recombinación. Lo que se forma no es sólo una capa superficial, sino un recubrimiento denso y bien adherido que es notablemente más uniforme y controlable en composición que lo que se puede lograr con métodos alternativos como el procesamiento con sales fundidas o sol-gel.

2. Principales ventajas de rendimiento del recubrimiento CVD TaC

2.1 Estabilidad térmica extremadamente alta
El recubrimiento CVD TaC se funde a 3880 °C, por lo que se mantiene estructuralmente sólido incluso por encima de 2200 °C. Eso lo convierte en una buena opción para procesos de semiconductores exigentes como el crecimiento de cristales de SiC y MOCVD, lugares donde los recubrimientos de SiC normales tienden a degradarse cuando las cosas se calientan demasiado.

2.2 Excelente resistencia a la corrosión química
Este recubrimiento resiste bien los gases de proceso corrosivos como el hidrógeno, el amoníaco, los cloruros y el vapor de silicio. En comparación con los recubrimientos de SiC, reduce la degradación del grafito y la contaminación de partículas en entornos de semiconductores de alta temperatura. ¿El resultado? Mejor estabilidad del proceso y mayor rendimiento de obleas.

2.3 Buena dureza mecánica y resistencia al choque térmico.
El recubrimiento CVD TaC es duro y se adhiere fuertemente a los sustratos de grafito, por lo que se desgasta lentamente y soporta bien los choques térmicos. Puede requerir ciclos rápidos y repetidos de calentamiento y enfriamiento sin agrietarse ni desprenderse. Eso significa una vida útil más larga de los componentes y velocidades de rampa de proceso más rápidas.

2.4 Pureza ultraalta y supresión de impurezas
El recubrimiento de TaC tiene niveles de impurezas muy bajos y actúa como una barrera de difusión sólida: evita que los contaminantes migren del sustrato de grafito al entorno de crecimiento. Esto ayuda a reducir los defectos de los cristales, mantiene alejadas las impurezas y mejora tanto la calidad como la resistividad de los cristales de SiC.

3. Escenarios de aplicación típicos del recubrimiento CVD TaC

3.1 Crecimiento de cristal único de SiC (método PVT)
En el proceso de crecimiento PVT de monocristales de SiC, se aplica un recubrimiento de TaC a componentes clave de grafito, como crisoles, anillos guía y soportes de cristales semilla. La investigación de Fan et al. indica que el recubrimiento de TaC no solo proporciona protección física sino que también, a través de sus características de baja emisividad, regula el gradiente de temperatura en la interfaz de crecimiento del cristal, mejora la uniformidad de la temperatura radial, mantiene la estequiometría de sublimación de SiC, suprime la migración de impurezas y reduce el consumo de energía. La investigación de Meng et al. en el Journal of Crystal Growth confirma además que el lingote de cristal cultivado utilizando una estructura de crisol con un anillo de relé de grafito recubierto de TaC y papel de grafito exhibe características superiores en perfección del cristal y forma de la interfaz. Las mediciones reales muestran que la desviación del diámetro de los lingotes de cristal cultivados con crisoles recubiertos de TaC es ≤2% y la planitud de la superficie del cristal (RMS) mejora en un 40%.

3.2 Crecimiento epitaxial de GaN/SiC
En las cámaras de reacción CVD para epitaxia de GaN y SiC, el recubrimiento de TaC se aplica ampliamente a componentes como portadores de obleas, discos satelitales, boquillas y sensores. Estos componentes necesitan funcionar durante largos períodos en entornos corrosivos y de alta temperatura, y el recubrimiento de TaC puede extender significativamente su vida útil y mejorar el rendimiento del proceso. En equipos MOCVD como el Aixtron G5, se ha demostrado que el recubrimiento TaC es un material clave para garantizar la estabilidad del proceso.

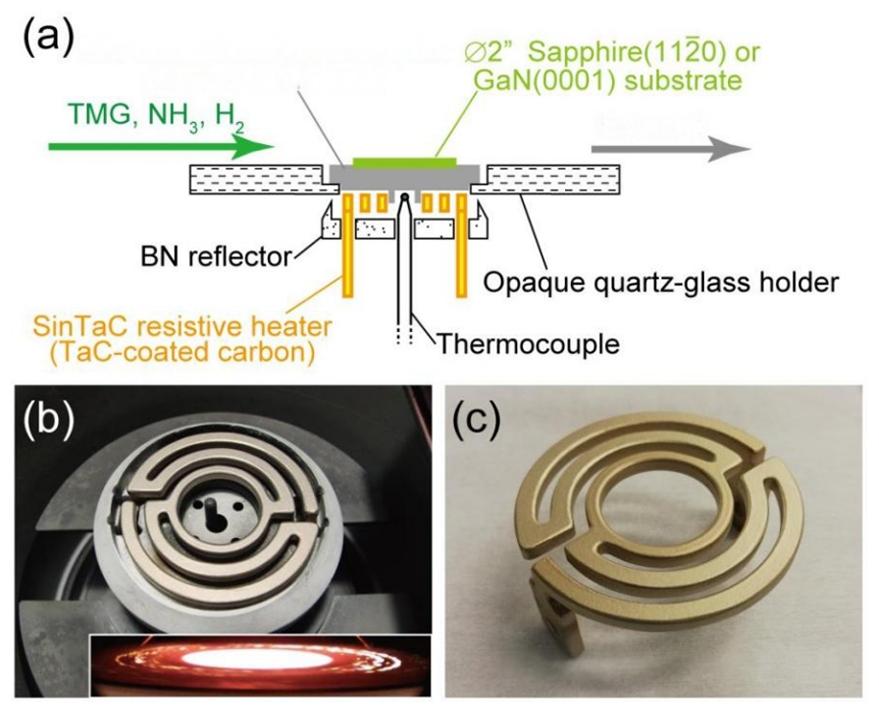

3.3 Calentadores del sistema MOCVD
Los calentadores de grafito recubiertos de TaC se han aplicado con éxito en sistemas MOCVD. En comparación con los calentadores tradicionales recubiertos de pBN, los calentadores TaC brindan una mejor eficiencia y uniformidad de calentamiento, reducen el consumo de energía y, debido a su menor emisividad superficial (0,3), ayudan a mejorar la integridad del campo térmico. Según una investigación de Fan et al., la baja emisividad del recubrimiento de TaC no solo mejora la uniformidad de la temperatura para el crecimiento de los cristales sino que también mejora la calidad de la deposición epitaxial de GaN.

3.4 Aplicaciones industriales de alta temperatura
Más allá del campo de los semiconductores, el recubrimiento TaC también se puede utilizar para componentes industriales de alta temperatura, como elementos calefactores de resistencia, boquillas de inyección, anillos de protección y accesorios de soldadura fuerte, aprovechando al máximo sus amplias ventajas en cuanto a resistencia al calor y a la corrosión.

4. Recubrimiento CVD TaC frente a SiC: ¿cómo elegir?

En la industria de los semiconductores, CVD SiC y CVD TaC son los dos recubrimientos protectores más utilizados para componentes de grafito. La elección depende de los requisitos específicos de temperatura del proceso.

Recubrimiento CVD SiC:Bajo coeficiente de expansión térmica, buena estabilidad estructural y ventajas de costos en ambientes por debajo de 1800 °C, ampliamente utilizado en escenarios de temperatura media a alta, como bandejas epitaxiales LED y bandejas epitaxiales de silicio monocristalino.

Recubrimiento CVD TaC:Mayor estabilidad térmica (punto de fusión 3880 °C frente a ~2700 °C para SiC), inercia química más fuerte, especialmente adecuado para entornos altamente corrosivos y de temperatura ultraalta por encima de 2000 °C, como el crecimiento de monocristales de SiC y la epitaxia de GaN.

En pocas palabras:Cuando las temperaturas del proceso superan los 1800 °C, especialmente cuando se trata de gases corrosivos como el hidrógeno y el amoníaco, el recubrimiento de TaC es la mejor opción.

5. Perspectivas del mercado y tendencias de la industria

La rápida expansión del crecimiento y la epitaxia de monocristales de SiC está impulsando considerablemente la demanda de recubrimientos de TaC. Dos estudios de mercado recientes apuntan a un mercado al borde de un crecimiento significativo. QYResearch, en su Global TaC Coating Market Outlook, In-Depth Analysis & Forecast to 2031, fija el mercado mundial de recubrimientos de carburo de tantalio en 2024 en alrededor de 45 millones de dólares y proyecta que alcanzará los 142 millones de dólares en 2031, una tasa de crecimiento anual compuesta del 17,9%. Las cifras de Global Info Research se ubican en el mismo rango, estimando el mercado de 2024 en aproximadamente 47 millones de dólares y pronosticando un aumento a 143 millones de dólares para 2031, lo que equivale a una tasa compuesta anual del 17,5%. La coherencia entre estas previsiones da confianza en que el recubrimiento de TaC está entrando en una fase de crecimiento sostenido.

En cuanto a quién abastece este mercado, sigue estando bastante concentrado en la cima. Momentive Technologies, Tokai Carbon y Toyo Tanso representan en conjunto alrededor del 76% de los ingresos globales [10]. Geográficamente, América del Norte lidera con aproximadamente el 45% del mercado, mientras que Asia-Pacífico le sigue de cerca con alrededor del 41%. Sin embargo, ese equilibrio regional está empezando a cambiar. Los fabricantes chinos están invirtiendo mucho para cerrar la brecha, y VeTek Semiconductor es un buen ejemplo: la capacidad de recubrimiento CVD TaC de la compañía ahora se extiende a componentes de hasta 750 mm de diámetro, lo que la coloca entre los pocos actores nacionales capaces de manejar piezas a esa escala.

De cara al futuro, el cambio a sustratos de SiC de 8 pulgadas está estableciendo un listón más alto para la uniformidad del campo térmico y la confiabilidad del recubrimiento en los equipos de producción. Es probable que esa tendencia por sí sola consolide el papel del recubrimiento de TaC como material estratégico en la fabricación de obleas en los próximos años.

6. Tecnología de recubrimiento TaC de VeTek Semiconductor

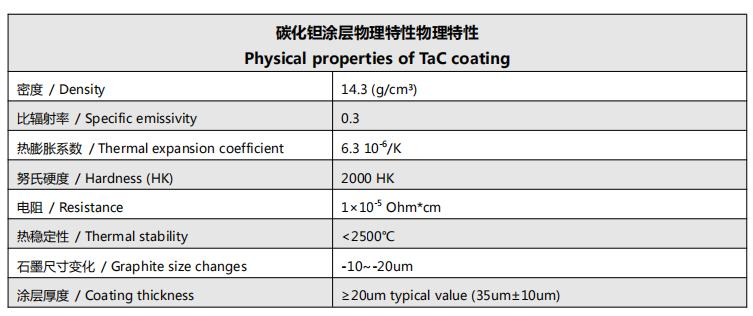

Fuente de datos: Especificaciones técnicas del producto VeTek Semiconductor

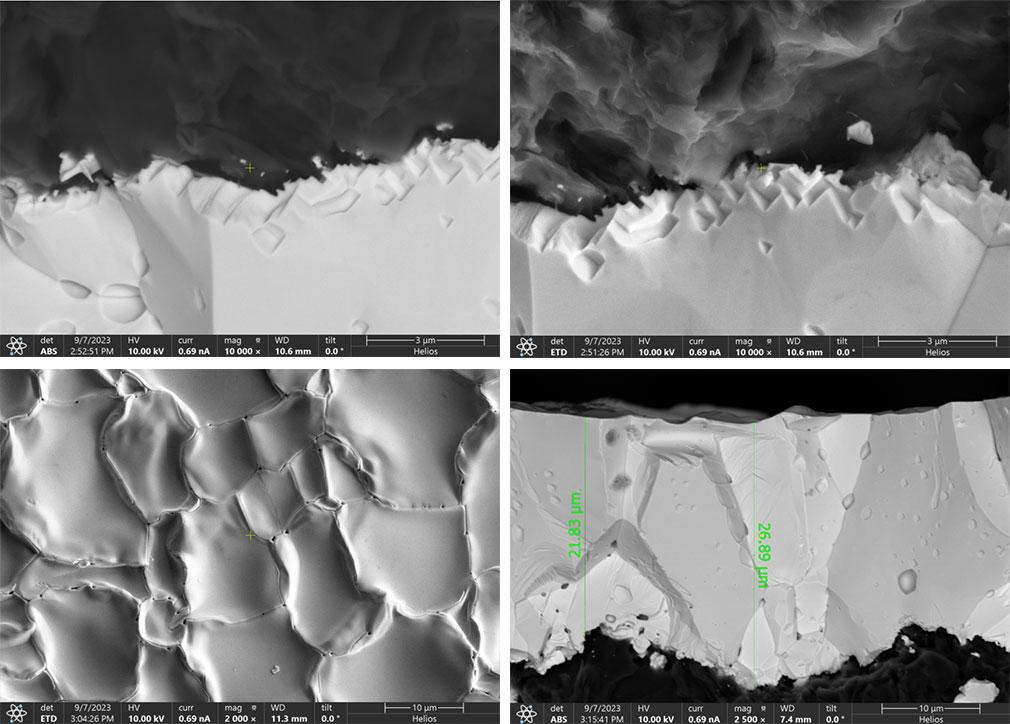

El recubrimiento CVD TaC de VeTek presenta buena estabilidad de temperatura, pureza ultra alta, resistencia a la corrosión por H₂/NH₃/SiH₄/Si, fuerte resistencia al choque térmico, alta adhesión a sustratos de grafito y cobertura de recubrimiento uniforme. Se puede aplicar a componentes centrales como susceptores de calentamiento por inducción, elementos calefactores de resistencia y piezas de blindaje térmico. La empresa posee capacidades de mecanizado avanzadas para fabricar componentes de sustrato de grafito, cerámica o metal refractario, y ofrece procesamiento interno integral de recubrimientos cerámicos de SiC o TaC, así como servicios de recubrimiento para piezas suministradas por el cliente.

7. Conclusión

A medida que la industria de semiconductores de tercera generación acelera hacia tamaños más grandes (8 pulgadas), mayor densidad de potencia y menores costos, las demandas sobre el rendimiento de los materiales en los procesos de fabricación son cada vez más estrictas. Con su punto de fusión extremadamente alto, su excepcional inercia química y sus excelentes propiedades mecánicas, el recubrimiento CVD TaC se está convirtiendo en el "estándar de oro" para los procesos de semiconductores de alta temperatura por encima de 2000 °C. Desde el crecimiento de monocristales de SiC hasta la epitaxia de GaN, desde los calentadores MOCVD hasta los portadores de obleas, el recubrimiento de TaC proporciona una base material indispensable para la fabricación de semiconductores.

VeTek Semiconductor se compromete a proporcionar productos de recubrimiento CVD TaC de alta calidad y soluciones personalizadas a clientes globales a través de una inversión continua en I+D y una iteración tecnológica. Si necesita datos técnicos detallados, análisis de secciones transversales SEM o evaluación de dibujos personalizados, no dude en contactarnos.

Referencias

[1] Sun, J., Zhang, Q. y Li, X. (2021).Avances de la investigación sobre recubrimientos de carburo de tantalio sobre materiales de carbono. Progresos en la ciencia de los materiales.(Disponible en ScienceDirect)

[2] Kim, DY, et al. (2016).Deposición química de vapor de carburo de tantalio del sistema TaCl₅-C₃H₆-Ar-H₂. Revista de la Sociedad Coreana de Cerámica, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D.,… Gao, P. (2026).Estudio de la evolución de la microestructura y propiedades mecánicas de recubrimientos de TaC a base de grafito en diferentes condiciones adversas. Revista de aleaciones y compuestos, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, SI, et al. (2019).Investigación sobre el impacto del recubrimiento de TaC en el control de procesos de SiC PVT y la calidad del cristal. Datos de investigación conjunta,Universidad Dong-Eui, Corea del Sur.

[5] Meng, J., et al. (2022).Control de la calidad del crecimiento optimizando la estructura del crisol para el crecimiento de monocristales de SiC de gran tamaño. Revista de crecimiento cristalino,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Perspectiva del mercado global de Recubrimiento TaC, análisis en profundidad y pronóstico hasta 2031.

Autor: Sera Lee

Teléfono: 86-15988690905

Correo electrónico:seralee@veteksemi.com
