¿Qué es la muesca en las obleas?

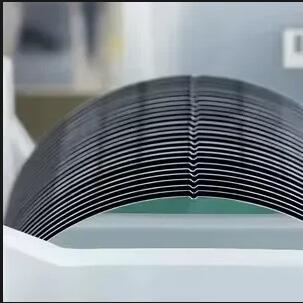

Obleas de silicioSon la base de los circuitos integrados y dispositivos semiconductores. Tienen una característica interesante: bordes planos o pequeñas ranuras en los lados. No es un defecto, sino un marcador funcional diseñado deliberadamente.De hecho, esta muesca sirve como referencia direccional y marcador de identidad durante todo el proceso de fabricación.

En los primeros días, las obleas usaban principalmente un "plano" como marcador, es decir, un segmento corto y recto rectificado en el borde circular. La posición y el número de estos pisos se utilizaron para distinguir las orientaciones de los cristales y los tipos de dopaje. A medida que aumentó el tamaño de la oblea y mejoró la precisión del proceso, las obleas convencionales de 200 mm y 300 mm se han estandarizado en gran medida en un diseño de muesca pequeña en forma de arco. La posición de esta muesca está definida por estándares y está ubicada en una orientación fija, que se utiliza para indicar la orientación del cristal de la oblea (por ejemplo, <100> o <111>) y para proporcionar un punto de referencia común para equipos posteriores.

¿Cuál es la función de la muesca de la oblea?

• En primer lugar, proporciona una referencia para la alineación de las obleas. Pasos clave como la litografía, el grabado y la implantación de iones requieren que se apilen múltiples capas de patrón. Si el sistema de coordenadas de cada capa no es consistente, los dispositivos finales quedarán desalineados y desechados. Al detectar la posición de la muesca, el equipo puede establecer rápidamente un sistema de coordenadas unificado y luego utilizar marcas de alineación para lograr una superposición precisa.
• En segundo lugar, codifica información de oblea. Las diferentes orientaciones de los cristales y los diferentes tipos de dopaje (como el tipo P y el tipo N) tienen distintas propiedades de material y consideraciones de diseño. La orientación de la muesca, combinada con marcas en la parte posterior y otros medios, permite que la línea de producción identifique rápidamente las obleas durante la manipulación y clasificación automatizadas, evitando confusiones entre diferentes tipos de productos.
• En tercer lugar, garantiza la seguridad en la manipulación automatizada. Las fábricas modernas hacen un uso extensivo de brazos robóticos y sistemas automatizados de manipulación de materiales (AMHS). Estos sistemas se basan en la muesca para determinar el lado frontal/posterior y la orientación de la oblea, evitando cargas incorrectas o volteos que de otro modo conducirían a una pérdida de rendimiento.

Para los ingenieros de dispositivos y procesos, la muesca en una oblea puede parecer insignificante, pero recorre toda la cadena del proceso, desde la extracción del cristal, la epitaxia y la fabricación de la oblea hasta la prueba previa al envasado. Siempre que se trata de "dirección" (orientación del cristal, alineación del diseño, orientación de la tensión o incluso el diseño de la estructura de ciertos dispositivos de energía), este pequeño marcador geométrico casi siempre está en segundo plano. Una vez que se comprende el papel de la muesca, resulta mucho más fácil seguir cómo se “mueve” una oblea a través de la línea de producción y cómo cada paso del proceso construye su sistema de coordenadas alrededor de esta pieza de silicio.
