En el mundo de los semiconductores de banda ancha (WBG), si el proceso de fabricación avanzado es el "alma", el susceptor de grafito es la "columna vertebral" y el revestimiento de su superficie es la "piel" fundamental. Este recubrimiento, normalmente de sólo decenas de micrones de espesor, determina la vida útil de los costosos consumibles de grafito en entornos termoquímicos hostiles. Más importante aún, afecta directamente la pureza y el rendimiento del crecimiento epitaxial.
Actualmente, dos soluciones de recubrimiento CVD (deposición química de vapor) dominan la industria:Recubrimiento de carburo de silicio (SiC)yRecubrimiento de carburo de tantalio (TaC). Si bien ambos cumplen funciones esenciales, sus límites físicos crean una clara divergencia cuando se enfrentan a las demandas cada vez más rigurosas de la fabricación de próxima generación.
1. Recubrimiento CVD SiC: el estándar de la industria para nodos maduros
Como punto de referencia mundial para el procesamiento de semiconductores, el recubrimiento CVD SiC es la solución ideal para susceptores GaN MOCVD y equipos epitaxiales (Epi) de SiC estándar. Sus principales ventajas incluyen:
Sellado hermético superior: el recubrimiento de SiC de alta densidad sella eficazmente los microporos de la superficie del grafito, creando una barrera física robusta que evita que el polvo de carbón y las impurezas del sustrato se desgasifiquen a altas temperaturas.
Estabilidad del campo térmico: con un coeficiente de expansión térmica (CTE) muy similar al de los sustratos de grafito, los recubrimientos de SiC permanecen estables y sin grietas dentro de la ventana de temperatura epitaxial estándar de 1000 °C a 1600 °C.
Rentabilidad: Para la mayoría de la producción de dispositivos de energía convencionales, el recubrimiento de SiC sigue siendo el "punto óptimo" donde el rendimiento se une a la rentabilidad.
Con el cambio de la industria hacia obleas de SiC de 8 pulgadas, el crecimiento de cristales PVT (transporte físico de vapor) requiere entornos aún más extremos. Cuando las temperaturas cruzan el umbral crítico de 2000°C, los revestimientos tradicionales se topan con un muro de rendimiento. Aquí es donde el recubrimiento CVD TaC cambia las reglas del juego:

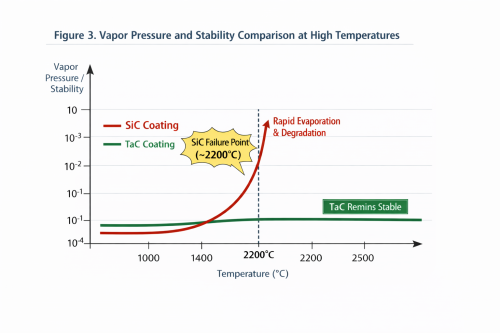

Estabilidad termodinámica inigualable: el carburo de tantalio (TaC) cuenta con un asombroso punto de fusión de 3880 °C. Según una investigación publicada en el Journal of Crystal Growth, los recubrimientos de SiC sufren una "evaporación incongruente" por encima de los 2200 °C, donde el silicio se sublima más rápido que el carbono, lo que provoca degradación estructural y contaminación de partículas. Por el contrario, la presión de vapor del TaC es de 3 a 4órdenes de magnitud más bajos que el SiC, manteniendo un campo térmico prístino para el crecimiento de cristales.
Inercia química superior: en atmósferas reductoras que involucran H₂ (hidrógeno) y NH₃ (amoníaco), el TaC exhibe una resistencia química excepcional. Los experimentos de ciencia de materiales indican que la tasa de pérdida de masa del TaC en hidrógeno a alta temperatura es significativamente menor que la del SiC, lo cual es vital para reducir las dislocaciones de roscas y mejorar la calidad de la interfaz en las capas epitaxiales.
3. Comparación clave: cómo elegir según la ventana de su proceso
Elegir entre estos dos no se trata de un simple reemplazo, sino de una alineación precisa con su "Ventana de Proceso".
|
Métrica de rendimiento |
Recubrimiento CVD SiC |
Recubrimiento CVD TaC |
Importancia técnica |
|
Punto de fusión |
~2730°C (Sublimación) |
3880°C |
Integridad estructural en condiciones de calor extremo |
|
Temperatura máxima recomendada |
2000°C - 2100°C |
2400°C+ |
Permite el crecimiento de cristales a gran escala. |
|
Estabilidad química |
Bueno (vulnerable al H₂ a altas temperaturas) |
Excelente (inerte) |
Determina la pureza del entorno del proceso. |
|
Presión de vapor (2200°C) |
Alto (riesgo de pérdida de silicio) |
Ultrabajo |
Controla los defectos de "inclusión de carbono" |
|
Aplicaciones principales |
Epitaxia GaN/SiC, susceptores LED |
Crecimiento de SiC PVT, Epi de alto voltaje |
Alineación de la cadena de valor |
La optimización del rendimiento no es un simple salto, sino el resultado de una combinación precisa de materiales. Si tiene problemas con las "inclusiones de carbono" en el crecimiento de cristales de SiC o busca reducir el costo de los consumibles (CoC) extendiendo la vida útil de las piezas en ambientes corrosivos, la actualización de SiC a TaC suele ser la clave para salir del punto muerto.
Como desarrollador dedicado de materiales de recubrimiento semiconductores avanzados, VeTek Semiconductor ha dominado las vías tecnológicas CVD SiC y TaC. Nuestra experiencia demuestra que no existe el "mejor" material, sólo la solución más estable para un régimen específico de temperatura y presión. A través del control preciso de la uniformidad de la deposición, permitimos a nuestros clientes superar los límites del rendimiento de las obleas en la era de la expansión de 8 pulgadas.
Autor:Sara Lee
Referencias:
[1] "Presión de vapor y evaporación de SiC y TaC en entornos de alta temperatura", Journal of Crystal Growth.
[2] "Estabilidad química de carburos metálicos refractarios en atmósferas reductoras", Química y física de materiales.
[3] "Control de defectos en el crecimiento de monocristales de SiC de gran tamaño utilizando componentes recubiertos de TaC", Foro de ciencia de materiales.
