En el mundo de la electrónica de potencia, de alto riesgo, el carburo de silicio (SiC) y el nitruro de galio (GaN) están encabezando una revolución, desde los vehículos eléctricos (EV) hasta la infraestructura de energía renovable. Sin embargo, la legendaria dureza y la inercia química de estos materiales presentan un formidable cuello de botella en la fabricación.

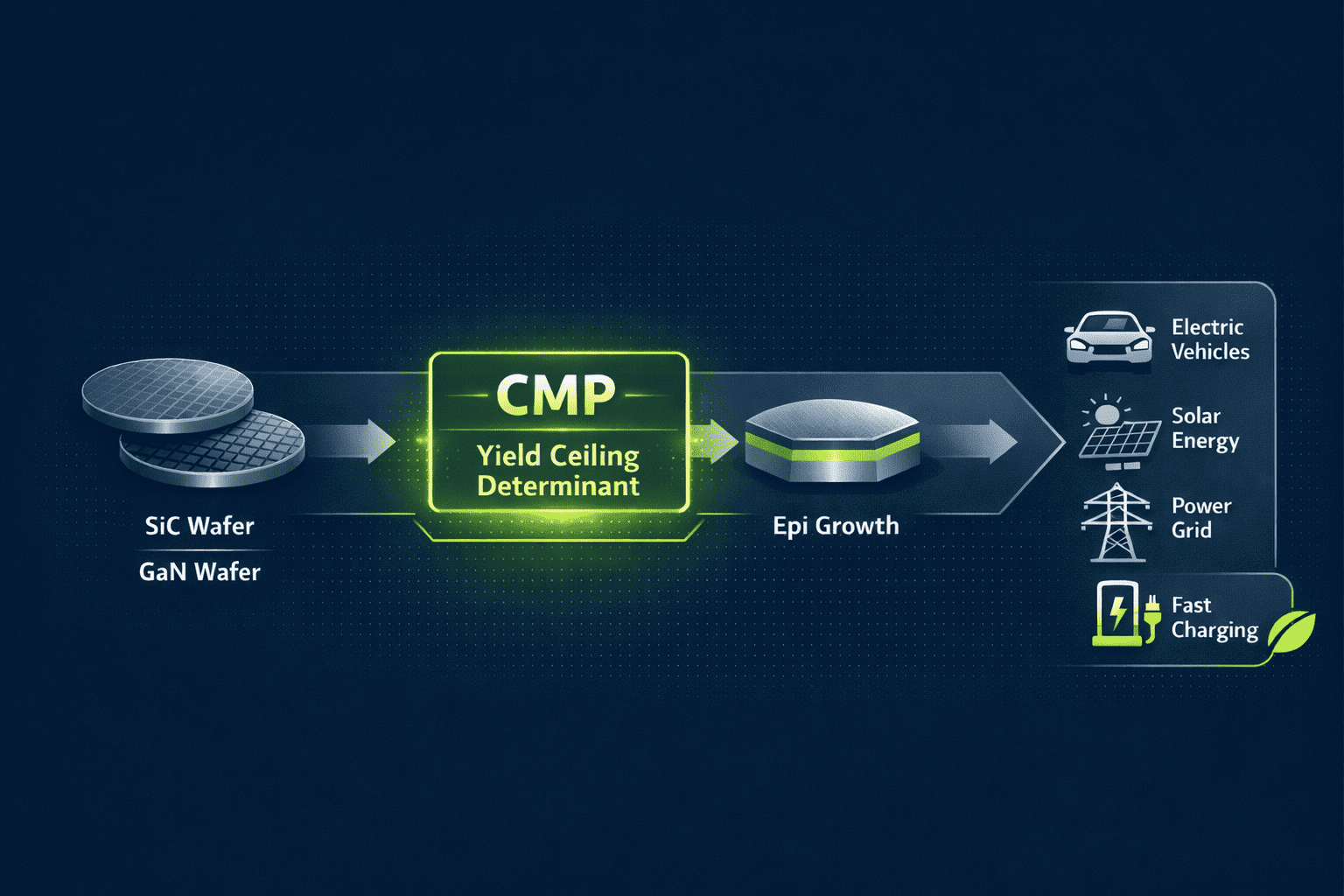

Como proceso definitivo para lograr la planitud a nivel atómico,Planarización Mecánica Química (CMP)ha evolucionado más allá de un mero paso de procesamiento. Hoy en día, es una variable crítica que dicta los límites de rendimiento y los puntos de referencia de rendimiento de los dispositivos de energía de próxima generación.
1. Desafiando los límites físicos del procesamiento de SiC

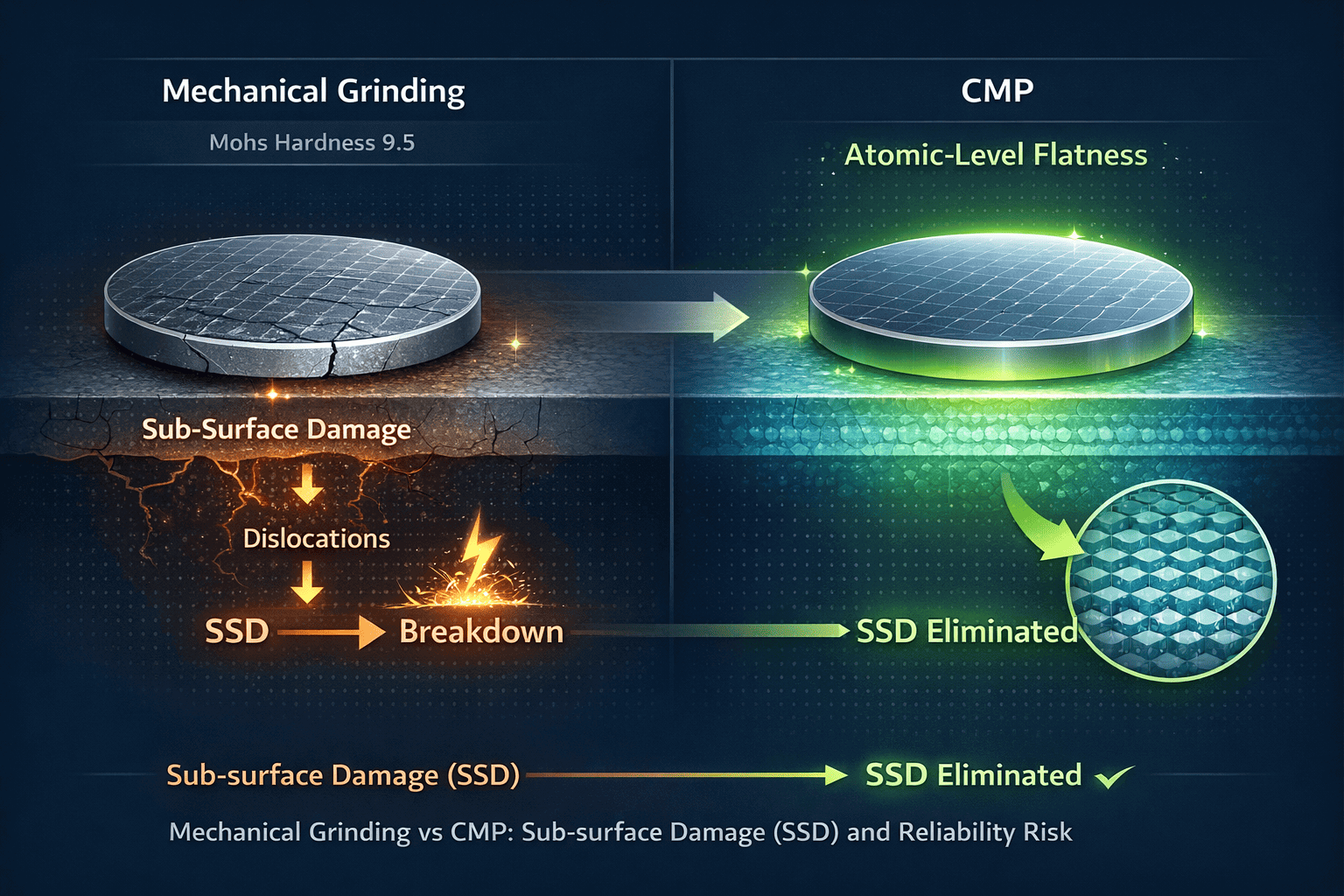

El salto de rendimiento en los semiconductores a menudo se ve frenado por la precisión del procesamiento. Con una dureza Mohs de 9,5, el SiC es muy difícil de mecanizar. El rectificado mecánico tradicional a menudo deja "cicatrices ocultas" (daños subterráneos (SSD), que pueden propagarse como dislocaciones durante el crecimiento epitaxial (Epi) posterior, lo que eventualmente conduce a una falla catastrófica del dispositivo bajo alto voltaje.
Como señaló Jihoon Seo, una autoridad líder en la investigación de CMP, la planarización moderna ha pasado de la "eliminación masiva" a la "reconstrucción de superficies a escala atómica". Al aprovechar una sinergia de oxidación química y abrasión mecánica, CMP crea una superficie impecable y libre de defectos. En esencia, un proceso CMP superior no consiste simplemente en pulir una oblea; está diseñando la base atómica para el flujo de electrones.
2. Formulación de lodos: la cuerda floja de la eficiencia y la integridad

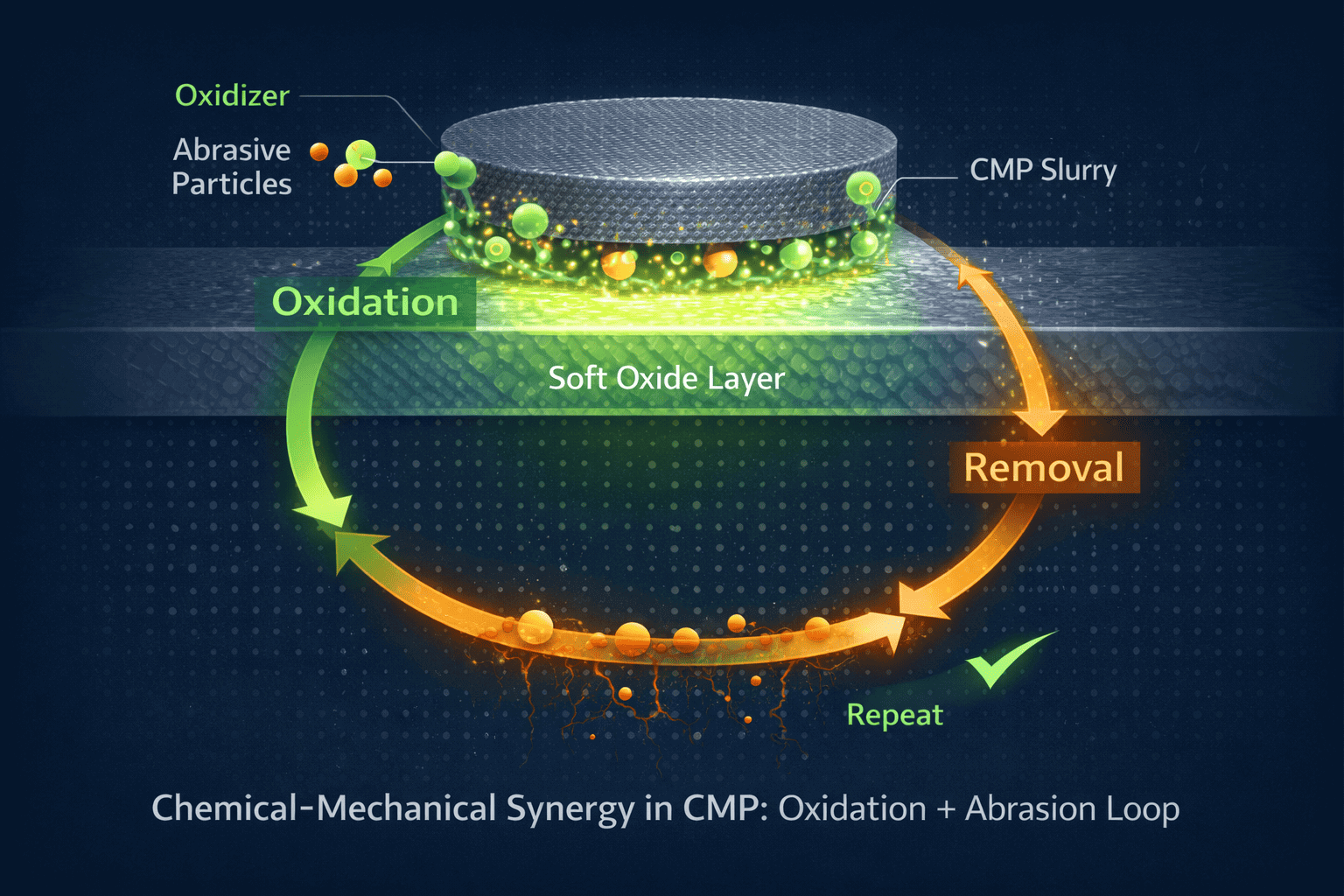

En un entorno de fabricación de gran volumen (HVM), la elección de la lechada CMP afecta directamente dos métricas de misión crítica: la tasa de eliminación de material (MRR) y la integridad de la superficie. Sinergia químico-mecánica: haciendo referencia a la investigación de 2024 realizada por Chi Hsiang Hsieh, la integración de nuevos oxidantes compuestos puede reducir significativamente la barrera de potencial químico del SiC.
Estabilidad de la ventana de proceso: una formulación de lodo de clase mundial hace más que simplemente empujar la rugosidad de la superficie (Ra) por debajo de 0,5 nm. Garantiza una consistencia sin concesiones en cientos de ciclos de pulido. Para los fabricantes, esta estabilidad es la pieza clave para mantener las unidades por hora (UPH) y optimizar el coste de propiedad (CoO).
3. La Frontera Verde: Sostenibilidad en 2026
A medida que la cadena de suministro global de semiconductores gira hacia objetivos ESG (ambientales, sociales y de gobernanza), los procesos de CMP están experimentando una transformación "verde". Titanes de la industria como Resonac y Entegris están buscando agresivamente soluciones de pulido de alta dilución y bajas emisiones. Innovaciones sin abrasivos: las tecnologías emergentes están reduciendo la carga del tratamiento de aguas residuales al tiempo que aumentan significativamente la reciclabilidad de los consumibles. Optimización de la limpieza posterior a CMP: al refinar los tensioactivos dentro de la lechada, los fabricantes pueden agilizar los flujos de trabajo posteriores al pulido, recortando directamente los gastos operativos (OPEX) y reduciendo los equipos. desgaste.
4. Conclusión: Anclar el futuro de la electrónica de potencia
A medida que la industria pasa de obleas de SiC de 6 a 8 pulgadas, el margen de error en la planarización se está reduciendo. Una lechada CMP ya no es sólo un consumible en la lista de verificación de fábrica; es un activo estratégico que une la ciencia de los materiales y la confiabilidad del dispositivo.
En VETEK Semiconductor, nos mantenemos a la vanguardia de las tendencias globales de CMP para traducir conocimientos avanzados sobre materiales en productividad tangible para nuestros socios. Ya sea que esté navegando por las complejidades del procesamiento de SiC u optimizando líneas de producción de alto rendimiento, estamos aquí para ayudarlo a impulsar el próximo pico de innovación electrónica.
Referencia:
1.Seo, J. y Lee, K. (2023). Últimos avances en lodos de planarización química mecánica (CMP) y limpieza posterior a CMP. Ciencias Aplicadas.
2.Hsieh, C. H., et al. (2024). Mecanismos químicos y sinergias de oxidación en la planarización de SiC. Revista de Química y Física de Materiales.
3.Entegris y Resonac (2025). Informe Anual de Sostenibilidad en Materiales Semiconductores.
4.Ingeniería de semiconductores (2025). La transición del SiC de 8 pulgadas: desafíos en rendimiento y metrología.
5.DuPont Electronics (2024). Mejora del rendimiento de la electrónica de potencia a través de Precision CMP.
