​Dentro de la fabricación de anillos de enfoque sólidos de SiC CVD: del grafito a piezas de alta precisión

En el mundo de alto riesgo de la fabricación de semiconductores, donde coexisten la precisión y los entornos extremos, los anillos de enfoque de carburo de silicio (SiC) son indispensables. Conocidos por su excepcional resistencia térmica, estabilidad química y resistencia mecánica, estos componentes son fundamentales para los procesos avanzados de grabado por plasma.

El secreto detrás de su alto rendimiento reside en la tecnología Solid CVD (Chemical Vapor Deposition). Hoy, lo llevamos detrás de escena para explorar el riguroso proceso de fabricación: desde un sustrato de grafito en bruto hasta un "héroe invisible" de alta precisión de la fábrica.

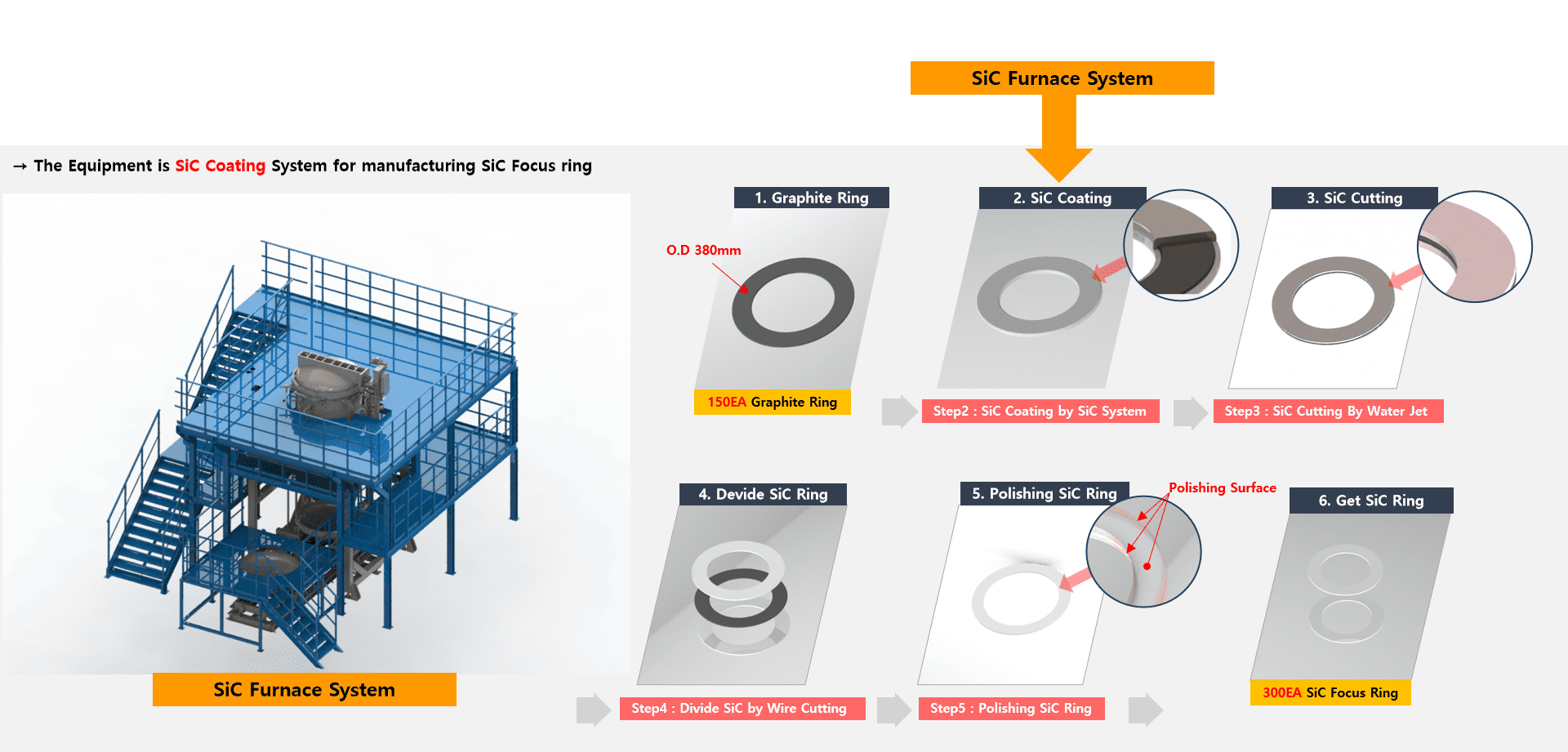

I. Las seis etapas principales de fabricación

La producción de anillos de enfoque Solid CVD SiC es un proceso de seis pasos altamente sincronizado:

• Pretratamiento del sustrato de grafito
• Deposición de recubrimiento de SiC (el proceso central)
• Corte y modelado por chorro de agua
• Separación por corte de alambre
• Pulido de precisión
• Inspección y aceptación de calidad final

A través de un sistema de gestión de procesos maduro, cada lote de 150 sustratos de grafito puede producir aproximadamente 300 anillos de enfoque de SiC terminados, lo que demuestra una alta eficiencia de conversión.

II. Análisis técnico profundo: de la materia prima a la pieza terminada

1. Preparación del material: selección de grafito de alta pureza

El viaje comienza con la selección de anillos de grafito de primera calidad. La pureza, densidad, porosidad y precisión dimensional del grafito impactan directamente en la adhesión y uniformidad del recubrimiento de SiC posterior. Antes del procesamiento, cada sustrato se somete a pruebas de pureza y verificación dimensional para garantizar que no haya impurezas que interfieran con la deposición.

2. Deposición de recubrimiento: el corazón del CVD sólido

El proceso CVD es la fase más crítica y se lleva a cabo en sistemas de hornos de SiC especializados. Se divide en dos exigentes etapas:

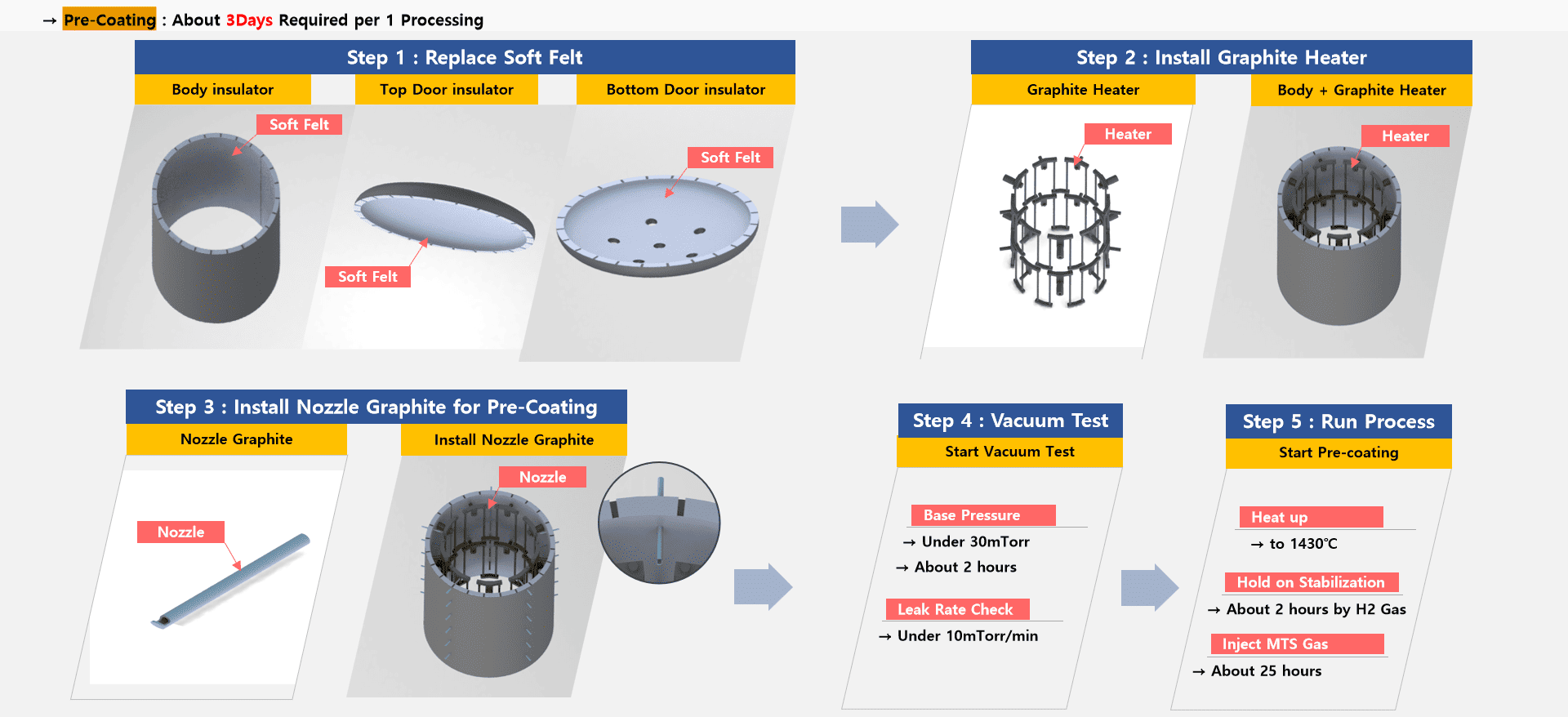

(1) Proceso de prerrecubrimiento (~3 días/lote):

• Configuración: Reemplace el aislamiento de fieltro suave (paredes superior, inferior y laterales) para garantizar la consistencia térmica; instale calentadores de grafito y boquillas especializadas para prerrevestimiento.
• Pruebas de vacío y fugas: la cámara debe alcanzar una presión base inferior a 30 mTorr con una tasa de fuga inferior a 10 mTorr/min para evitar microfugas.
• Deposición inicial: El horno se calienta a 1430°C. Después de 2 horas de estabilización en atmósfera de H₂, se inyecta gas MTS durante 25 horas para formar una capa de transición que garantiza una unión superior para el revestimiento principal.

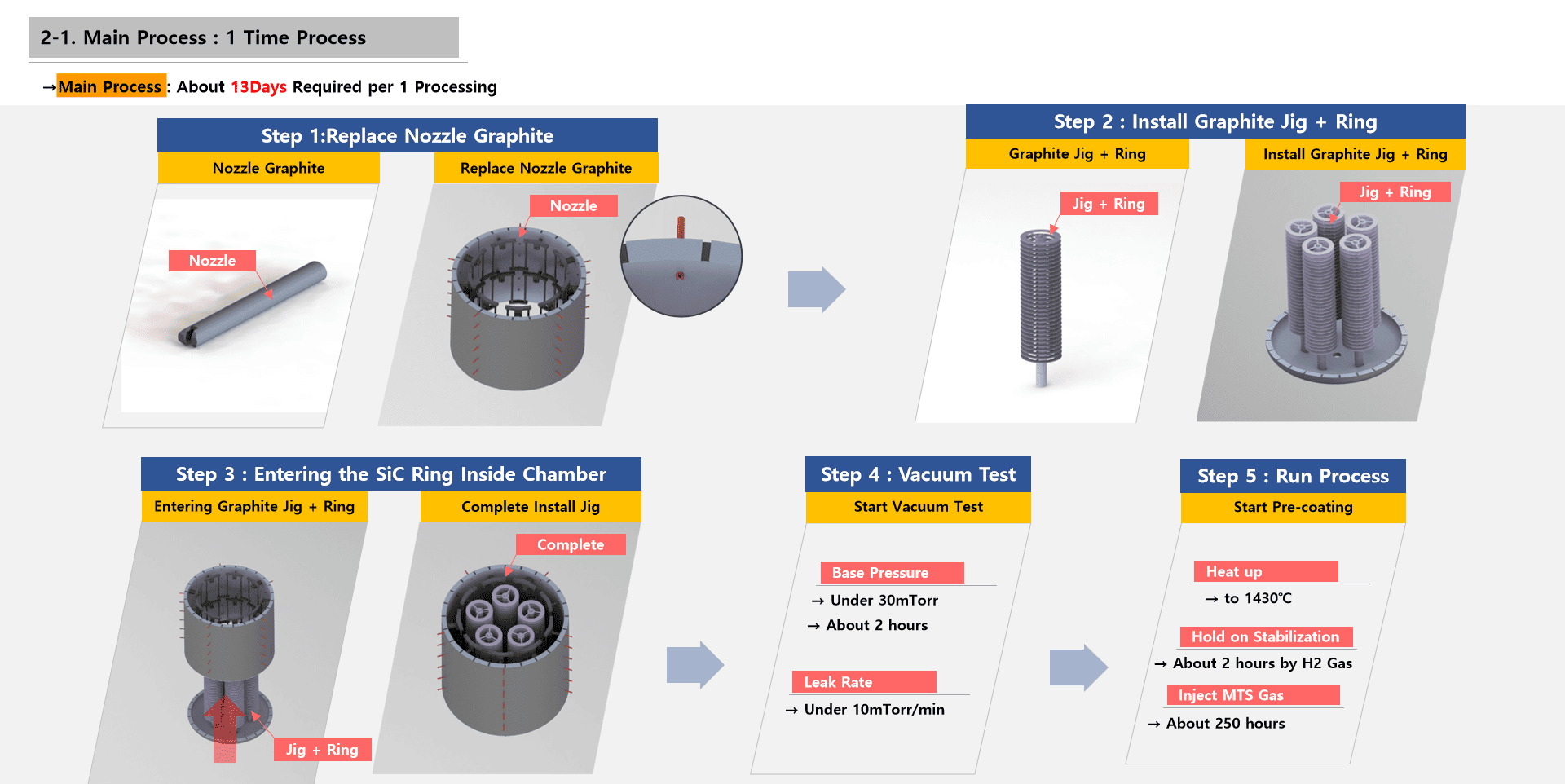

(2) Proceso de recubrimiento principal (~13 días/lote):

• Configuración: Vuelva a ajustar las boquillas e instale plantillas de grafito con los anillos objetivo.
• Inspección de vacío secundario: Se realiza una rigurosa prueba de vacío secundario para garantizar que el ambiente de deposición permanezca perfectamente limpio y estable.
• Crecimiento sostenido: Manteniendo 1430°C, se inyecta gas MTS durante aproximadamente 250 horas. En estas condiciones de alta temperatura, el MTS se descompone en átomos de Si y C, que se depositan lenta y uniformemente sobre la superficie del grafito. Esto crea un recubrimiento de SiC denso y no poroso, el sello distintivo de la calidad Solid CVD.

3. Conformación y separación de precisión

• Corte por chorro de agua: los chorros de agua a alta presión realizan la forma inicial, eliminando el exceso de material para definir el perfil rugoso del anillo.
• Corte de alambre: el corte de alambre de precisión separa el material a granel en anillos individuales con una precisión de micras, lo que garantiza que cumplan con estrictas tolerancias de instalación.

4. Acabado de superficies: pulido de precisión

Después del corte, la superficie de SiC se pule para eliminar defectos microscópicos y texturas de mecanizado. Esto reduce la rugosidad de la superficie, lo cual es vital para minimizar la interferencia de partículas durante el proceso de plasma y garantizar rendimientos constantes de las obleas.

5. Inspección final: validación basada en estándares

Cada componente debe pasar controles rigurosos:

• Precisión dimensional (p. ej., tolerancia del diámetro exterior de ±0,01 mm)
• Espesor y uniformidad del recubrimiento
• Rugosidad de la superficie
• Pureza química y escaneo de defectos

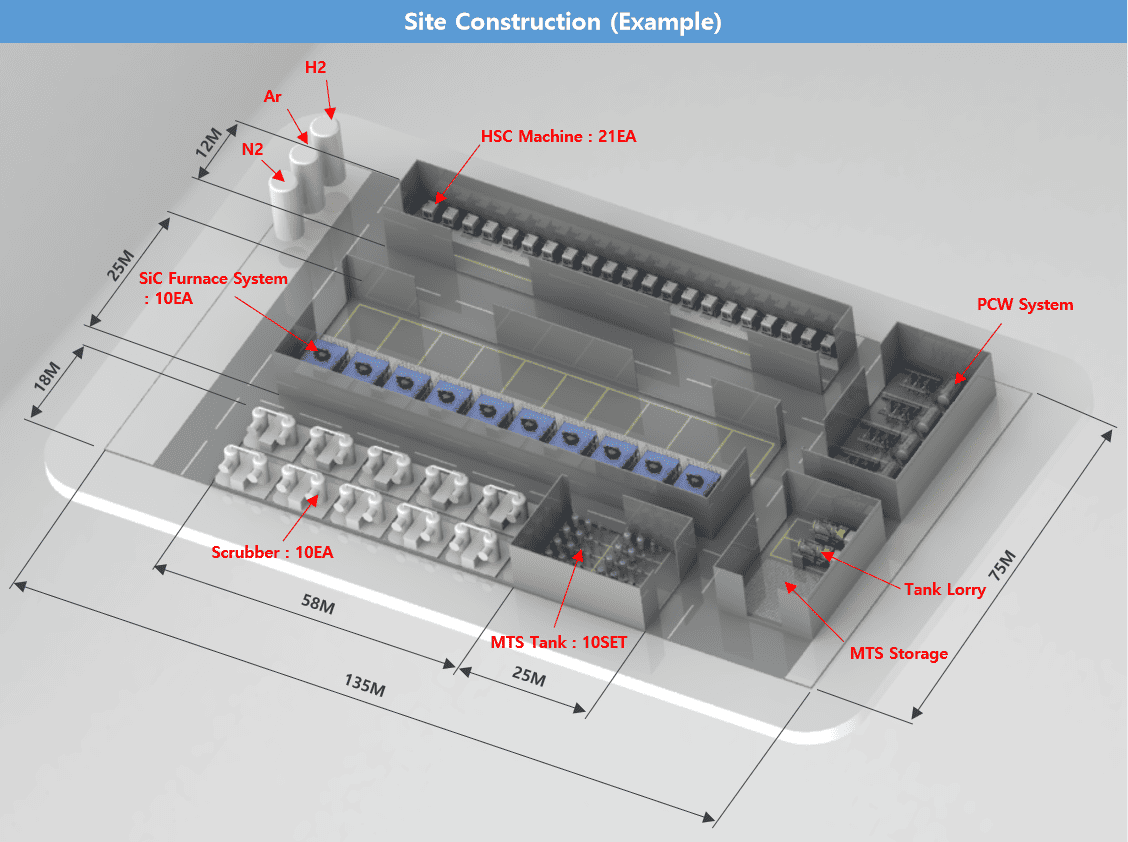

III. El ecosistema: integración de equipos y sistemas de gas

1. Configuración del equipo clave

Una línea de producción de clase mundial se basa en una infraestructura sofisticada:

• Sistemas de hornos de SiC (10 unidades): unidades masivas (7,9 mx 6,6 mx 9,7 m) que permiten operaciones sincronizadas de múltiples estaciones.
• Entrega de gas: 10 juegos de tanques MTS y plataformas de entrega garantizan la estabilidad del flujo de alta pureza.
• Sistemas de soporte: Incluye 10 depuradores para seguridad ambiental, sistemas de enfriamiento PCW y 21 unidades HSC (mecanizado de alta velocidad).

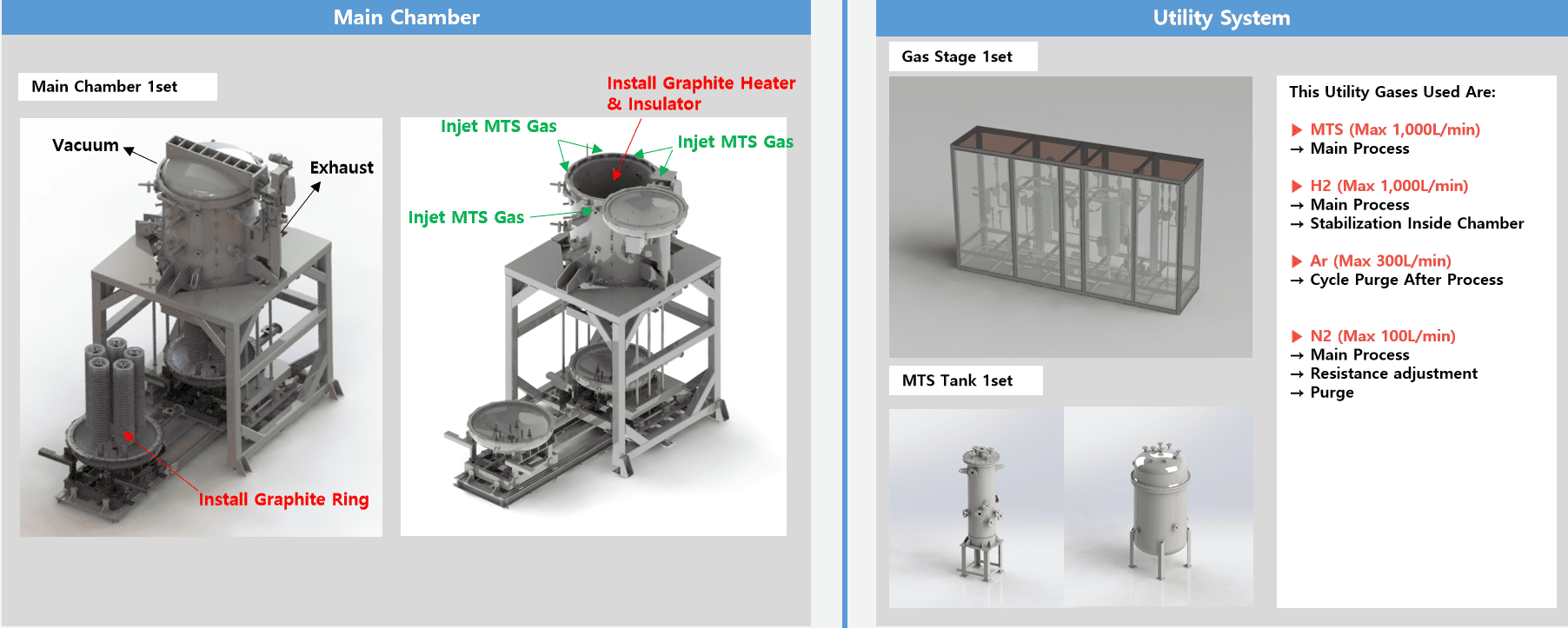

2. Funciones principales del sistema de gas

• MTS (máx. 1000 L/min): la fuente de deposición primaria que proporciona átomos de Si y C.
• Hidrógeno (H₂, máx. 1000 L/min): estabiliza la atmósfera del horno y favorece la reacción.
• Argón (Ar, máx. 300 L/min): Se utiliza para la limpieza y purga posterior al proceso.
• Nitrógeno (N₂, máx. 100 L/min): Se utiliza para ajuste de resistencia y purga del sistema.

Conclusión

Un anillo de enfoque de SiC CVD sólido puede parecer un "consumible", pero en realidad es una obra maestra de la ciencia de materiales, la tecnología de vacío y el control de gases. Desde sus orígenes en grafito hasta el componente terminado, cada paso es un testimonio de los rigurosos estándares necesarios para admitir nodos semiconductores avanzados.

A medida que los nodos de proceso sigan reduciéndose, la demanda de componentes de SiC de alto rendimiento no hará más que crecer. Un enfoque de fabricación maduro y sistemático es lo que garantiza la estabilidad en la cámara de grabado y la confiabilidad para la próxima generación de chips.
