¿Cuáles son las diversas aplicaciones del cuarzo en la fabricación de semiconductores?

Los materiales de cuarzo de alta pureza desempeñan un papel vital en la industria de los semiconductores. Su resistencia superior a las altas temperaturas, resistencia a la corrosión, estabilidad térmica y propiedades de transmisión de luz los convierten en consumibles críticos.Productos de cuarzose utilizan para componentes en zonas de producción de obleas de alta y baja temperatura, lo que garantiza la estabilidad y limpieza del proceso de fabricación. A medida que evoluciona la industria de los semiconductores, la demanda de cuarzo de alta pureza continúa creciendo, lo que impulsa avances en la producción y la tecnología. Este artículo proporciona una mirada en profundidad a las aplicaciones principales y las tendencias del mercado del cuarzo en la fabricación de semiconductores.

Propiedades del cuarzo

• El cuarzo (dióxido de silicio, SiO₂) es insustituible en el campo de los semiconductores debido a sus características físicas y químicas casi perfectas8:
• Pureza extrema: el cuarzo de grado semiconductor generalmente requiere una pureza del 99,99% (4N) o superior, llegando a veces a 5N. Esto garantiza que los iones metálicos (como sodio, potasio y hierro) no migren ni contaminen las obleas de silicio durante el procesamiento a alta temperatura.
• Estabilidad térmica: Con un punto de reblandecimiento de aproximadamente 1730°C, el cuarzo puede funcionar de manera estable durante largos períodos en ambientes de alta temperatura entre 1100°C y 1250°C. Esto lo hace perfecto para procesos de difusión y oxidación.
• Inercia química: el cuarzo casi no reacciona con ningún ácido, excepto el ácido fluorhídrico y el ácido fosfórico caliente. Sirve como soporte ideal para procesos de limpieza y grabado en húmedo.
• Baja expansión térmica: esta propiedad garantiza que los componentes de cuarzo no se agrieten fácilmente durante ciclos térmicos extremos, manteniendo la estabilidad dimensional para una fabricación de precisión.

2. Principales aplicaciones de los componentes de cuarzo en la fabricación de semiconductores

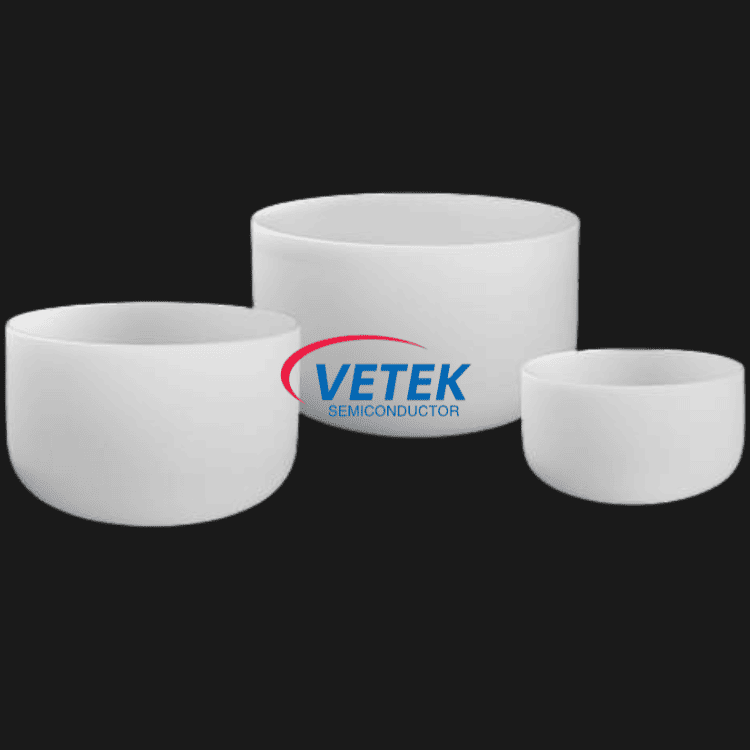

A. Crecimiento de cristales: crisoles de cuarzo

En el primer paso de la fabricación de obleas, el método Czochralski (CZ), se debe fundir polisilicio dentro de un crisol de cuarzo.

Función principal: El crisol de cuarzo entra en contacto directamente con el silicio fundido. Los crisoles de alta calidad reducen la liberación excesiva de oxígeno, lo que garantiza que los niveles de impureza en el lingote de silicio monocristalino se mantengan al mínimo.

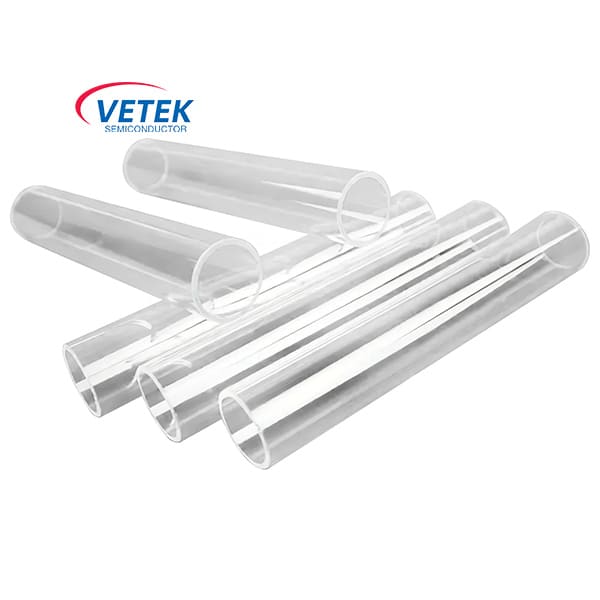

B. Procesos térmicos: barcos de cuarzo y tubos de horno

En los procesos de difusión, oxidación y recocido, las obleas se colocan en lotes dentro de soportes de cuarzo para ingresar al horno de difusión.

Función principal: el barco de oblea de cuarzo es responsable de transportar con precisión las obleas, mientras que el tubo del horno de cuarzo proporciona un entorno de reacción limpio y controlado a alta temperatura.

C. Deposición de película delgada: cabezales de ducha y piezas de cámara de cuarzo

Durante los procesos CVD (Chemical Vapor Deposition) y ALD (Atomic Layer Deposition), se utilizan piezas de cuarzo para guiar y distribuir los gases de reacción.

Función principal: el cabezal de ducha de cuarzo garantiza que el gas se rocíe uniformemente sobre la superficie de la oblea, lo cual es crucial para mejorar la uniformidad de las películas delgadas a escala nanométrica.

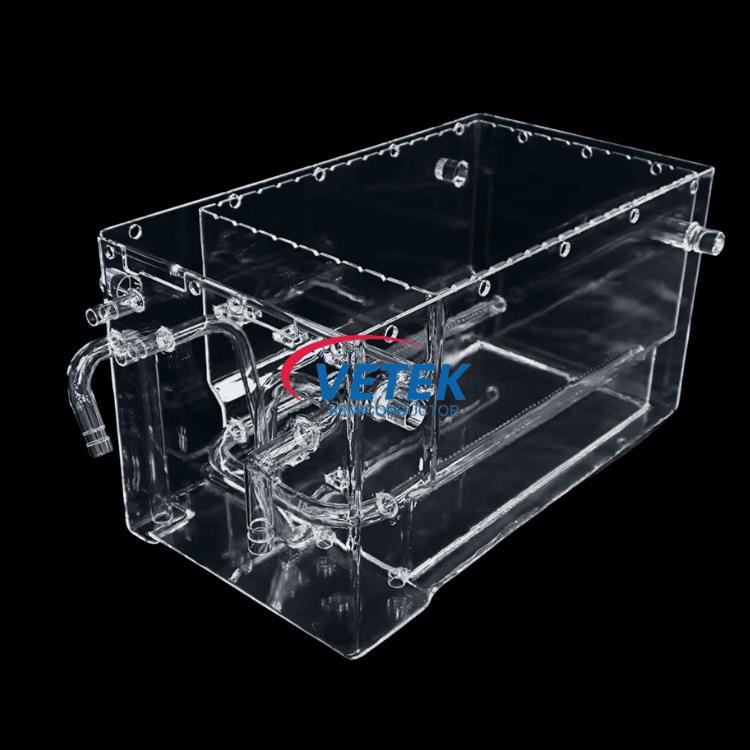

D. Limpieza húmeda: baños de cuarzo

Durante las etapas de limpieza antes y después de la fotolitografía, las obleas deben sumergirse en diversos reactivos químicos.

Función principal: Los baños de cuarzo son resistentes a la corrosión ácida fuerte y no producen contaminación por partículas, lo que los convierte en un estándar en los procesos de limpieza RCA.

3. Análisis de mercado de componentes semiconductores de cuarzo.

Según los últimos datos de la industria, el mercado mundial de semiconductores de cuarzo está experimentando un rápido crecimiento:

4. Tendencias de la industria

Las iteraciones del proceso de semiconductores imponen requisitos exigentes en cuanto a la pureza del material. Impulsada por procesos de 7 nm y más avanzados, la sílice fundida sintética está reemplazando rápidamente al cuarzo natural tradicional en los procesos de grabado y litografía debido a sus impurezas metálicas extremadamente bajas y su excelente resistencia al plasma. Al mismo tiempo, la industria está haciendo una transición hacia el mecanizado de precisión integrado. Los fabricantes con capacidades CNC de ultraprecisión e integración de materias primas de alta pureza mantendrán la ventaja en la competencia futura.

Además, las iniciativas ecológicas y el reciclaje se están convirtiendo en caminos clave para que las fábricas reduzcan costos y aumenten la eficiencia. A medida que los estándares ESG ganen peso en la cadena de suministro de semiconductores, el reacondicionamiento y el reciclaje de precisión de componentes de cuarzo de alta gama se convertirán en un modelo de negocio convencional. Esto ayuda a las empresas a reducir los costos de producción y es una opción necesaria para cumplir los objetivos globales de neutralidad de carbono. En este proceso, las empresas de cuarzo con tecnologías de limpieza avanzadas y capacidades de reparación con procesamiento de llama enfrentarán importantes oportunidades de mercado.

Como proveedor líder de materiales semiconductores, VeTek Semiconductor ofrece una gama completa de soluciones, desde crisoles de cuarzo hasta botes de cuarzo de precisión. Nuestros productos son ampliamente utilizados por los principales fabricantes de equipos originales y fábricas de obleas a nivel mundial, dedicados a ayudar a los clientes a mejorar la estabilidad del proceso y el rendimiento a través de materiales y mano de obra superiores.
