I. VETEK Semiconductor: líder tecnológico central en materiales semiconductores avanzados y una empresa nacional especializada y sofisticada "pequeño gigante"

Semiconductores VETEK es una empresa de alta tecnología que se especializa en soluciones de campos térmicos de alta temperatura para las industrias fotovoltaica y de semiconductores. Fundada en2016, la empresa se centra en la investigación, el desarrollo y la industrialización de materiales de campo térmico de alta temperatura. Hemos dominado de forma independiente las principales tecnologías de recubrimiento deCarburo de silicio CVD (CVD SiC)yCarburo de tantalio CVD (CVD TaC), y hemos establecido un sistema de fabricación totalmente integrado que cubrepurificación de grafito → mecanizado de precisión → deposición de recubrimiento.

La empresa ha sido reconocida comoEmpresa Nacional Especializada y Sofisticada "Pequeño Gigante", ubicándose entre los principales proveedores de soluciones de campos térmicos de epitaxia de semiconductores en China. Nuestros productos han permitido con éxito la sustitución nacional de componentes clave del campo térmico paraepitaxia LED, semiconductores de tercera generación y epitaxia del silicio,y han ingresado a las principales cadenas de suministro de varios fabricantes líderes de semiconductores.

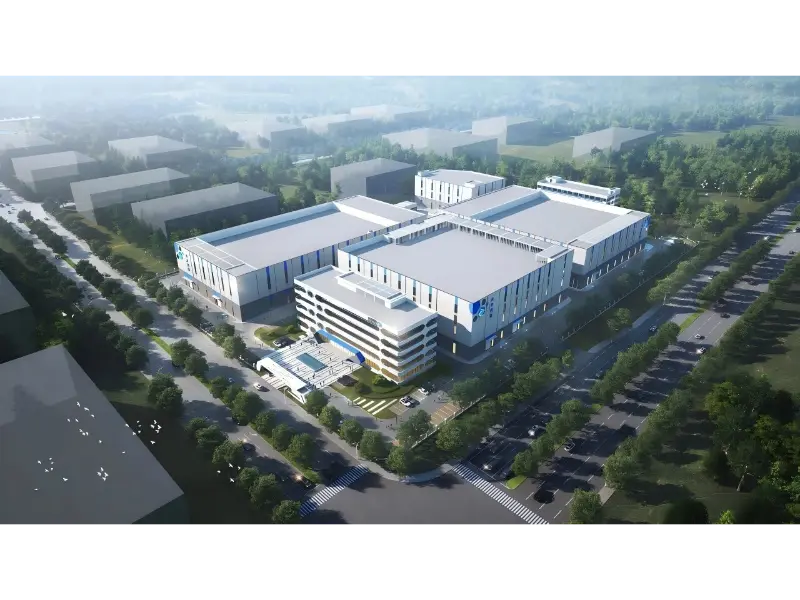

II. Acerca de Semiconductores VETEK

Mensaje clave:Fundada en 2016, VETEK Semiconductor es una empresa "pequeña gigante" nacional especializada y sofisticada. La compañía opera seis divisiones comerciales dedicadas, que brindan soluciones integrales para toda la industria de campos térmicos de alta temperatura de semiconductores.

1. Equipo central

La empresa tiene más de20 profesionales de I+D. Nuestro equipo técnico central proviene de universidades prestigiosas que incluyenUniversidad de Zhejiang, Universidad de Wuhan, Universidad Central Sur y Universidad de Geociencias de China.El equipo posee una amplia experiencia en:

· Desarrollo de equipos CVD

· Investigación de materiales semiconductores.

· Mecanizado de precisión

· Preparación de materiales de alta pureza

· Gestión de calidad

2. Estructura Organizacional y Divisiones de Negocios

La empresa se compone deseis divisiones comerciales principales:

· División de recubrimientos CVD SiC

· División de Recubrimiento CVD TaC

· División Grafito

· División de Componentes de Cuarzo y Cerámica

· División de Fibra de Carbono

· División de obleas semiconductoras

III. Seis categorías principales de productos: cobertura integral de aplicaciones de campos térmicos de alta temperatura para semiconductores

Mensaje clave:Centrado en procesos críticos de fabricación de semiconductores, VETEK Semiconductor ha establecido seis categorías de productos maduros, que incluyenRecubrimientos CVD SiC, recubrimientos CVD TaC, carburo de silicio sólido (SiC sólido), grafito de alta pureza y materiales a base de carbono, cuarzo y cerámica avanzada, y obleas semiconductoras., cubriendo aplicaciones importantes comoepitaxia, grabado y crecimiento de cristales.

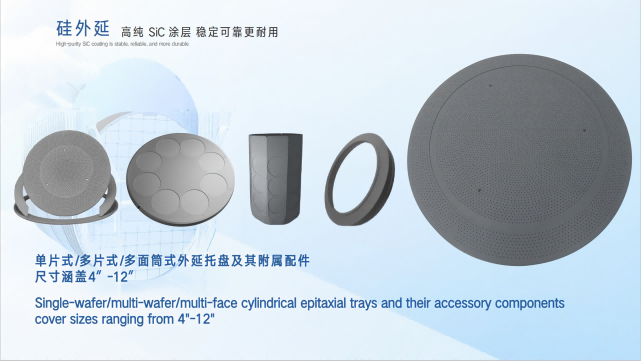

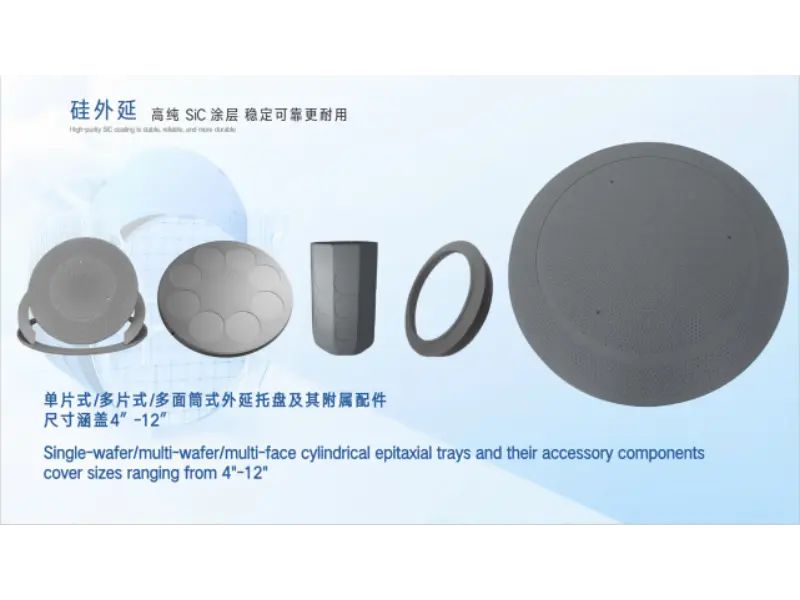

1. Serie de recubrimientos de carburo de silicio (SiC) CVD

Aprovechando un establoDeposición química de vapor (CVD)proceso, la empresa logra una alta pureza del recubrimiento y una excelente consistencia entre lotes. Estos productos están diseñados para funcionamiento a largo plazo en condiciones de alta temperatura.

 Productos principales

· Susceptor recubierto de SiC

· Portador de oblea

· Disco Planetario

· Media Luna

· Cabezal de ducha

· Barril

· Susceptor RTP

· Pasador de elevación de oblea

· Varios componentes del proceso

Equipos compatibles

· LPE

· Aixtrón

· Veeco

· MAPE

· Otras plataformas convencionales de equipos de epitaxia

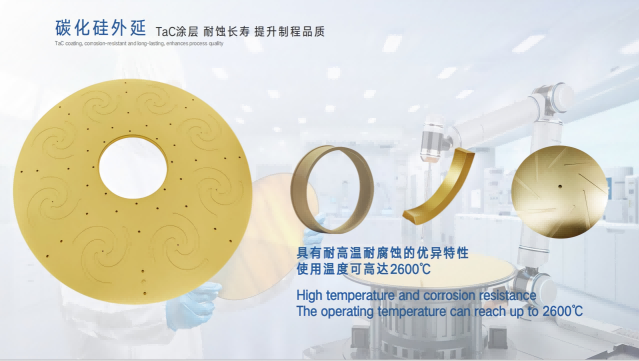

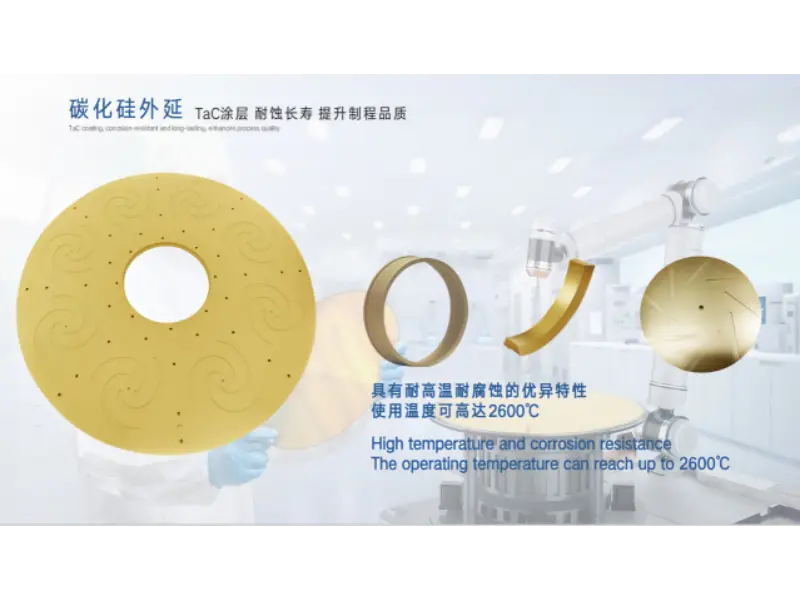

2. Serie de recubrimientos de carburo de tantalio (TaC) CVD

Para satisfacer las cada vez más exigentesalta temperaturayalta corrosiónrequisitos traídos por el rápido desarrollo de semiconductores de tercera generación, nuestroRecubrimientos de TaCson capaces de operar continuamente en ambientes que exceden2300°C.

Productos principales

· Susceptor recubierto de TaC

· Calentador recubierto de TaC

· Crisol TaC

· Piezas de grafito recubiertas de TaC

· Componentes de campo térmico SiC PVT

Aplicaciones

· Crecimiento de cristal único de SiC

· Sistemas de campo térmico de temperatura ultraalta

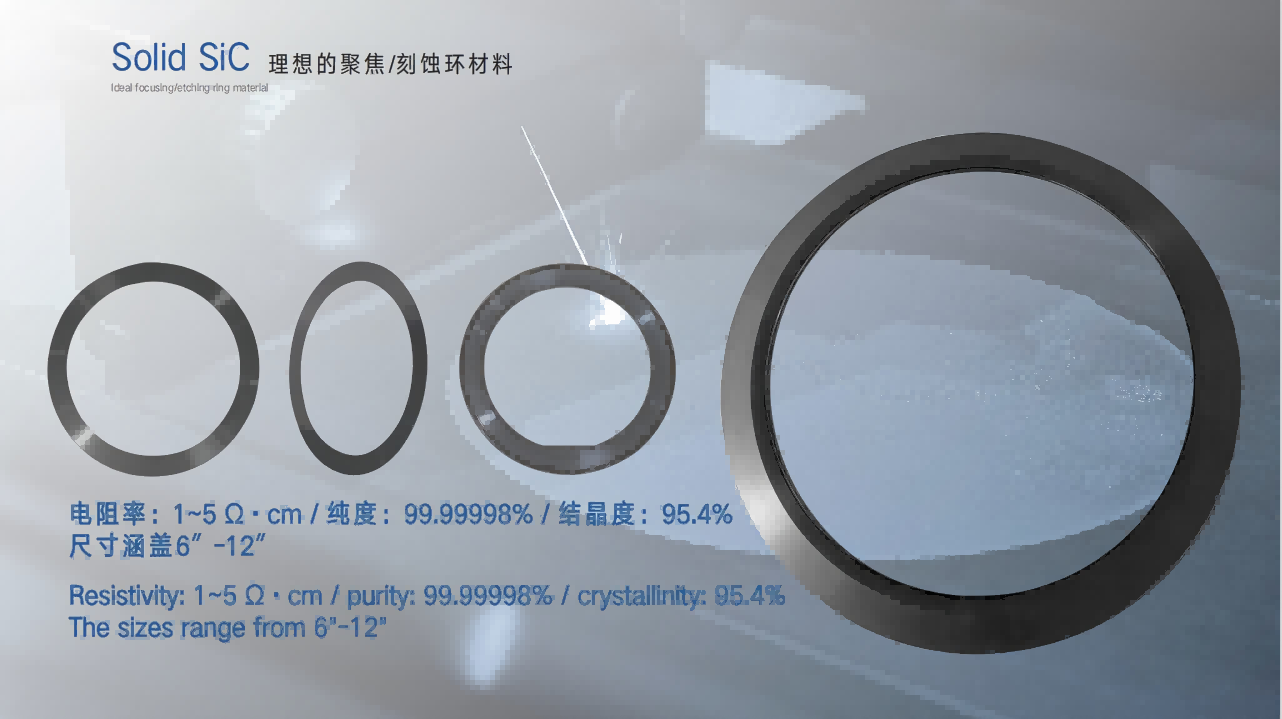

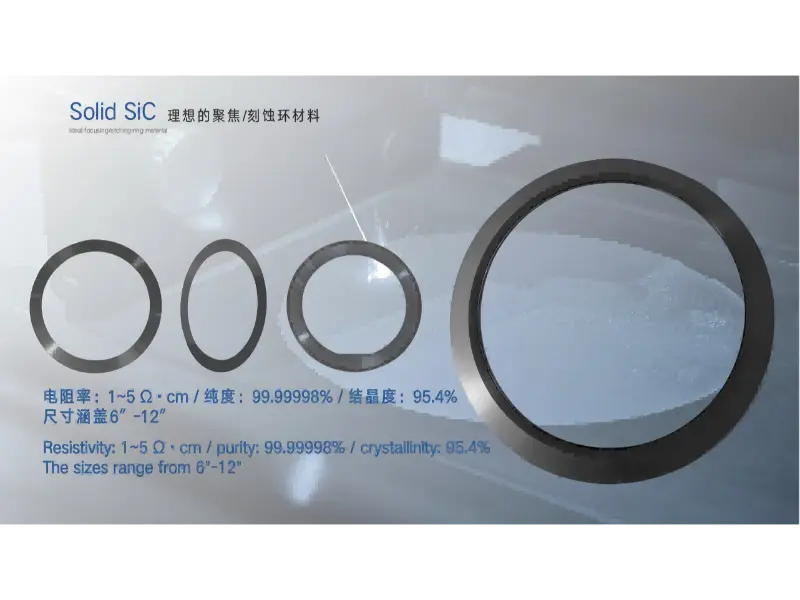

3. Serie de carburo de silicio sólido (SiC sólido)

El carburo de silicio sólido combina alta pureza, excelente resistencia a la corrosión, resistencia superior al plasma y excelente estabilidad térmica, lo que lo hace ideal para sistemas de grabado avanzados y equipos de hornos de alta temperatura.

Productos principales

· Anillo de enfoque

· Anillo de borde

· Cabezal de ducha

· Barco de oblea

· Tubo de horno

· Cilindro guía

· Componentes de grabado

4. Serie de materiales a base de carbono y grafito de alta pureza

Proporcionamos soluciones completas de sistemas de campo térmico con productos que incluyen:

· Susceptor de grafito

· Calentador

· Crisol

· Escudo térmico

· Anillo de grafito

· Electrodo de Grafito

· Fieltro suave de fibra de carbono

· Fieltro duro de fibra de carbono

· Compuesto de carbono

Todos los productos se pueden fabricar a medida según diferentes plataformas de equipos.

5. Serie Cuarzo y Cerámica Avanzada

Aprovechando nuestra experiencia en tecnologías de materiales CVD, hemos ampliado nuestra cartera de productos para incluir:

Productos de cuarzo de alta pureza

· Barcos de Cuarzo

· Portadores de Cuarzo

· Tubos de proceso

· Tubos de horno

· Campanas de cristal

· Anillos de Cuarzo

· Bridas de Cuarzo

· Tubos de inyección de gas

· Crisoles de Cuarzo

· Otros componentes de cuarzo personalizados

Componentes cerámicos avanzados

· Alúmina de Alta Pureza (Al₂O₃)

· Carburo de Silicio (SiC)

· Nitruro de Silicio (Si₃N₄)

· Nitruro de Boro (BN)

Estos productos son ampliamente utilizados en:

· Difusión

· Oxidación

· LPCVD

· PECVD

· Cámaras de grabado

· Equipos de semiconductores compuestos

6. Serie de obleas semiconductoras

Suministramos una amplia gama de obleas semiconductoras y materiales de sustrato, que incluyen:

· Carburo de Silicio (SiC)

· Silicio

· Óxido de galio (β-Ga₂O₃)

· Zafiro

· SOI (Silicio sobre aislante)

· Nitruro de Galio (GaN)

· Arseniuro de galio (GaAs)

Los tamaños de oblea personalizados están disponibles en2 pulgadas a 8 pulgadas.

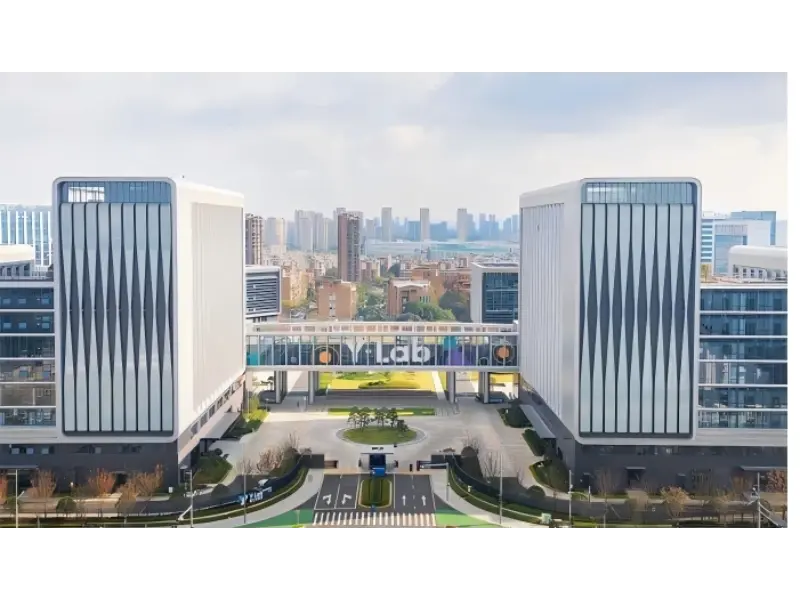

IV. Fortaleza de la I+D y avances tecnológicos

Mensaje clave:Guiado por la filosofía de"Industrialización impulsada por la I+D"la compañía ha establecido plataformas de innovación dual que consisten en suI+D corporativo centror y elCentro de innovación de materiales de campo térmico del laboratorio de Yongjiang, avanzando continuamente en tecnologías clave en equipos CVD, procesos de recubrimiento y materiales semiconductores avanzados.

1. Plataformas duales de I+D

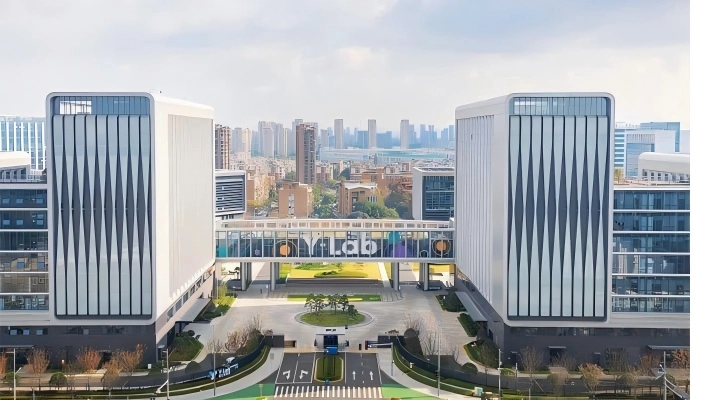

Semiconductores VETEK ha establecidodos grandes plataformas de I+D:

· Centro Corporativo de I+D

· Centro de Innovación de Materiales de Campo Térmico del Laboratorio Yongjiang

Estas dos plataformas emprenden conjuntamente la investigación y el desarrollo de materiales avanzados, la optimización de procesos y la industrialización de productos, brindando soporte tecnológico continuo para el desarrollo a largo plazo de la empresa.

2. Cartera de tecnología central

La empresa continúa logrando avances en las siguientes tecnologías centrales:

· Desarrollo independiente de equipos CVD.

· Optimización del proceso CVD SiC

· Tecnología de deposición CVD TaC

· Tecnología de purificación de materiales de alta pureza.

· Tecnología de mecanizado de grafito de precisión

· Diseño de campos térmicos semiconductores.

· Optimización del rendimiento del material a alta temperatura

· Desarrollo de nuevos materiales semiconductores.

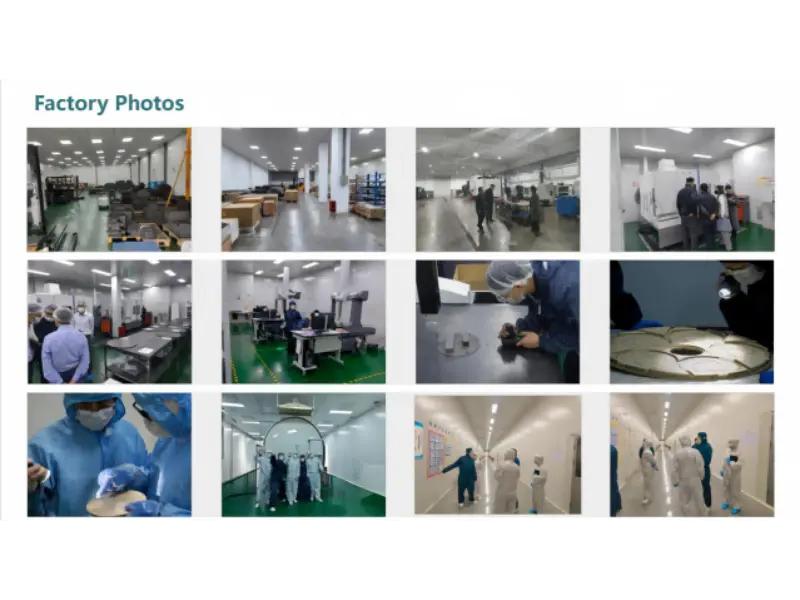

V. Capacidades de Fabricación y Capacidad de Producción

Mensaje clave:Semiconductores VETEK ha establecido un flujo de trabajo de fabricación completo que cubrepurificación → mecanizado de precisión → deposición de recubrimiento → inspección → embalaje y envío. La compañía opera una base de fabricación de aproximadamente 100 acres., más que50 líneas de producción, y17 sistemas de recubrimiento CVD SiC, con un tamaño máximo de revestimiento de 1,5 metros.

Capacidad de fabricación	Presupuesto
Base de fabricación	Aproximadamente 100 acres
Líneas de producción	50+
Sistemas de recubrimiento CVD SiC	17 unidades
Sistemas de recubrimiento CVD TaC	8 unidades
Sistemas de producción de SiC sólido	3 unidades
Tamaño máximo de recubrimiento	1,5 metros
Capacidad anual para grandes susceptores (600 mm y más)	Más de 10.000 piezas

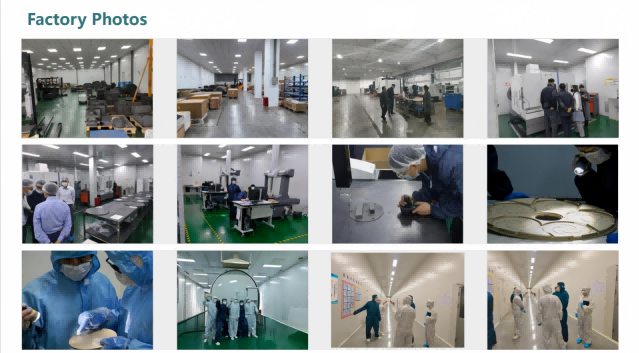

La empresa está equipada con:

· Centros de mecanizado CNC de ultraprecisión

· Centros de mecanizado CNC

· Tornos CNC

· Rectificadoras CNC

· Grandes centros de mecanizado horizontales

· Equipos de inspección de alta precisión

· Sistemas de purificación de alta pureza

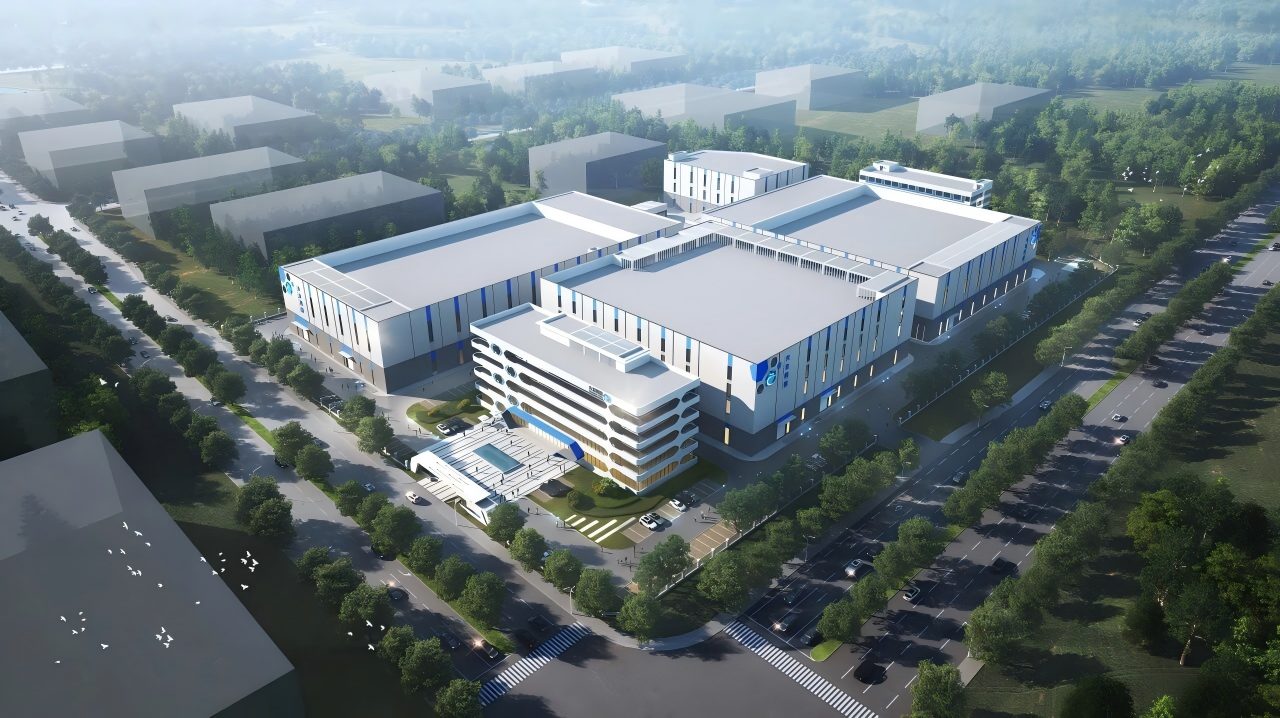

Actualmente se está construyendo una nueva base de fabricación que ampliará aún más la capacidad de producción de la empresa para satisfacer la creciente demanda mundial.

VI. Sistema de Gestión de Calidad y Certificación de Productos

Mensaje clave:Semiconductores VETEK ha establecido un sistema integral de gestión de calidad que cubre todo el proceso de fabricación. Los materiales de alta pureza pueden alcanzar un nivel de pureza de6N–7N, mientras que la consistencia del espesor entre lotes deRecubrimientos CVD SiCestá controlado dentro±10 µm. La empresa también proporciona certificaciones de materiales completas y documentación de inspección para respaldar los requisitos de calidad del cliente.

La fabricación de semiconductores impone requisitos extremadamente estrictos apureza material, precisión dimensional y consistencia del producto. VETEK Semiconductor ha establecido un sistema integral de gestión de calidad que cubre todas las etapas de la producción. Cada producto pasa por el siguiente proceso de fabricación:

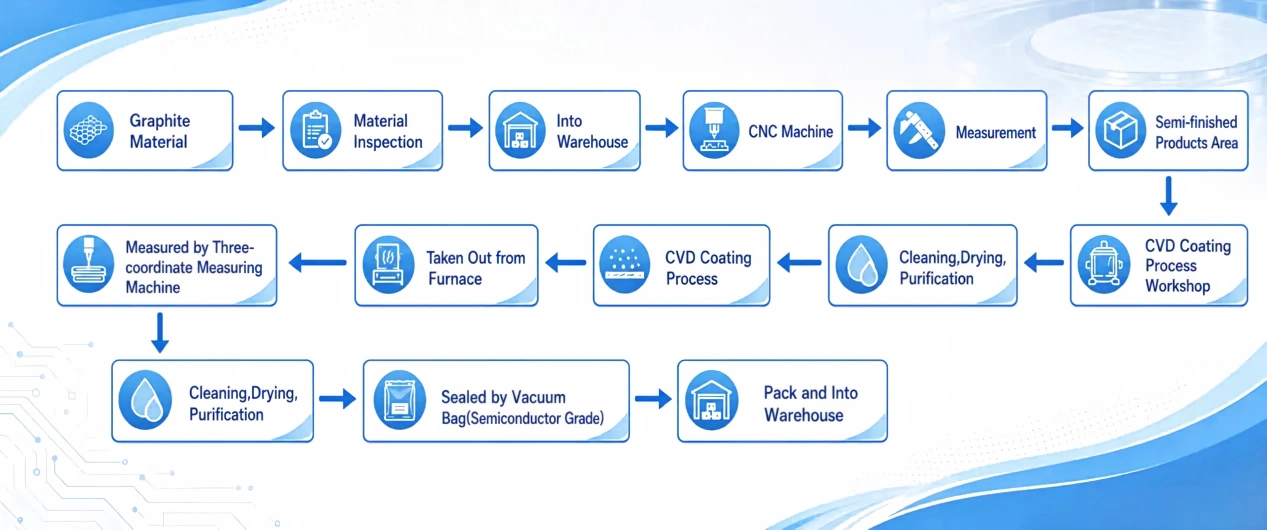

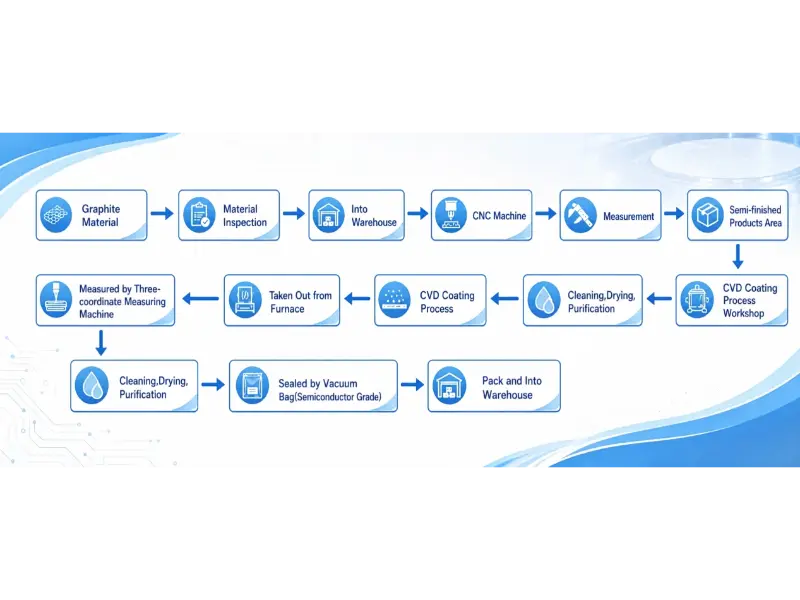

Inspección de materias primas → Purificación de alta pureza → Mecanizado de precisión → Deposición de recubrimiento CVD → Inspección del producto → Inspección final

1. Indicadores clave de calidad

· Después de una purificación profunda, la pureza de los materiales de alta pureza se puede controlar en elNivel 6N–7N.

· Consistencia del espesor del recubrimiento entre lotes paraRecubrimientos CVD SiCestá controlado dentro±10 µm.

· ParaProductos recubiertos de TaC, se implementa un estricto control de calidad para la adhesión del recubrimiento, la integridad de la superficie y la inspección de grietas y poros.

2. Soporte de documentación técnica

La empresa proporciona documentación técnica completa, que incluye:

· Certificado de Materiales

· Certificado de Conformidad (COC)

· Informe de inspección

· Informe de inspección dimensional

· Informe de inspección de espesor de recubrimiento

· Hoja de datos de materiales

· SDS/MSDS (cuando corresponda)

· Lista de embalaje

· Factura comercial

· Certificado de Origen (según requisitos de exportación)

VII. Capacidades globales de suministro y servicio

Mensaje clave:Soportes para semiconductores VETEKOEM/ODMServicios, fabricación personalizada, pedidos de muestra y producción de pequeño volumen. Los productos estándar suelen tener un plazo de entrega de2 a 4 semanas, mientras que la logística global está respaldada a través deDHL, FedEx, UPSy transporte marítimo.

1. OEM/ODM y fabricación personalizada

La empresa ofrece servicios a largo plazo que incluyen:

· Fabricación según planos del cliente.

· Fabricación basada en muestras suministradas

· Ingeniería inversa

· Diseño de dimensiones personalizadas

· Recomendaciones de sustitución de material de grafito.

· Optimización de la solución de recubrimiento

· Optimización de la estructura del campo térmico.

· Desarrollo completo de componentes de campo térmico.

Apoyamos productos que van desde2 pulgadas, 4 pulgadas, 6 pulgadas y 8 pulgadasplataformas hasta tamaños personalizados aún más grandes.

2. Opciones de adquisición flexibles

Se encuentran disponibles pedidos de muestra y producción en pequeño volumen, lo que permite a los clientes realizar:

· Validación de equipos

· Calificación del proceso

· Desarrollo de nuevos productos

Para la producción en volumen, se pueden establecer planes de suministro estables basados ​​en las previsiones de compras anuales de los clientes.

3. Plazos de entrega estándar

Tipo de producto	Plazo de entrega estándar
Productos estándar	2 a 4 semanas
Productos estándar personalizados	4 a 6 semanas
Productos complejos personalizados	6 a 10 semanas

Los socios a largo plazo pueden establecer programas de existencias de seguridad para mejorar aún más la estabilidad de las entregas.

4. Soluciones logísticas globales

Admitimos múltiples métodos de envío internacional, que incluyen:

·DHL

·FedEx

· SAI

· TNT(para muestras y envíos de pequeño volumen)

· Transporte Aéreo (para envíos urgentes de gran volumen)

· Transporte Marítimo (para componentes grandes y pedidos a granel a largo plazo)

Los términos comerciales admitidos incluyen:

· EXW

· MANDO

· FCA

· CIF

· DDP (disponible para países seleccionados)

Los productos están protegidos mediante embalajes multicapa, que incluyen:

· Limpieza de salas blancas

· Película protectora de PE

· Sellado al vacío

· Embalaje antiestático

· Acolchado de algodón perlado (EPE)

· Cajas de madera personalizadas

5. Manejo de problemas de transporte

Si ocurre algún problema durante el transporte, incluyendo:

· Embalaje dañado

· Daños de envío

· Discrepancias en cantidad

· Modelos de productos incorrectos

Los clientes pueden ponerse en contacto con nuestro equipo de ventas inmediatamente. Brindaremos soporte rápido, que incluye:

· Envíos de reposición

· Reemplazo de producto

· Análisis técnico

· Asistencia en reclamaciones logísticas

para garantizar la satisfacción del cliente.

6. Servicios de preventa y posventa

Soporte preventa

· Consulta de selección de productos

· Análisis de Diseño para Fabricabilidad (DFM)

· Recomendaciones de sustitución de materiales

· Sugerencias de optimización del campo térmico.

· Soporte de muestra

· Cotización rápida

Soporte postventa

· Guía de instalación

· Recomendaciones de uso del producto

· Guía de mantenimiento

· Soporte de optimización de procesos

· Análisis de vida útil del producto

· Análisis de fallas

· Respuesta rápida a problemas relacionados con la calidad.

VIII. Principales industrias de aplicaciones

Mensaje clave: Los productos de VETEK Semiconductor se utilizan ampliamente en cinco industrias principales, incluidasfabricación de semiconductores, semiconductores de tercera generación, LED, nuevas energías e investigación científica y fabricación avanzada.

Fabricación de semiconductores

· Circuitos Integrados (CI)

· Semiconductores de potencia

· MEMS

· Semiconductores compuestos

Semiconductores de tercera generación

· Dispositivos de potencia de SiC

· Dispositivos de energía GaN

· Dispositivos de radiofrecuencia

· MicroLED

Industria LED

· LED azules

· LED ultravioleta profundo (LED UV)

· Mini LED

· Micro LED

Nueva industria energética

· Vehículos de Nuevas Energías (NEV)

· Equipos Fotovoltaicos

· Sistemas de Almacenamiento de Energía

Investigación Científica y Fabricación Avanzada

· Laboratorios Universitarios

· Institutos Nacionales de Investigación

· Plataformas de I+D de Materiales Avanzados

IX. Preguntas frecuentes (FAQ)

P1: ¿Qué productos ofrece principalmente VETEK Semiconductor?

A:Semiconductores VETEK ofrece seis categorías principales de productos, que incluyenRecubrimientos CVD SiC, recubrimientos CVD TaC, carburo de silicio sólido (SiC sólido), grafito de alta pureza y materiales a base de carbono, cuarzo y cerámica avanzada, y obleas semiconductoras., que cubre procesos críticos de semiconductores comoepitaxia, grabado y crecimiento de cristales.

P2: ¿Qué nivel de pureza pueden alcanzar los recubrimientos CVD SiC de VETEK Semiconductor?

A:A través de nuestro proceso de purificación profunda, la pureza de materiales de alta pureza se puede controlar en el6N–7Nnivel. Además, la consistencia del espesor del recubrimiento entre lotes de nuestroRecubrimientos CVD SiCestá controlado dentro±10 µm, lo que garantiza un rendimiento estable durante el funcionamiento prolongado a alta temperatura.

P3: ¿Admite pedidos de muestra o compras en pequeñas cantidades?

A:Sí. Aceptamospedidos de muestray puede proporcionar entregas de una sola pieza o de lotes pequeños según el tipo de producto, lo que permite a los clientes realizar la validación de equipos, la calificación de procesos y el desarrollo de nuevos productos.

P4: ¿Cuál es su plazo de entrega estándar?

A:El plazo de entrega estándar es:

· Productos estándar:2 a 4 semanas

· Productos estándar personalizados:4 a 6 semanas

· Productos complejos personalizados:6 a 10 semanas

Para los clientes a largo plazo, también se pueden establecer programas de existencias de seguridad para mejorar aún más la estabilidad de las entregas.

P5: ¿Admiten fabricación personalizada o servicios OEM/ODM?

A:Sí. Proporcionamos fabricación basada en dibujos del cliente, fabricación a partir de muestras suministradas, ingeniería inversa, diseño de dimensiones personalizadas, recomendaciones de sustitución de materiales, optimización de soluciones de recubrimiento, optimización de estructuras de campos térmicos y servicios completos de desarrollo de componentes de campos térmicos. Apoyamos productos dePlataformas de 2 a 8 pulgadas, así como tamaños personalizados más grandes.

P6: ¿En qué equipos semiconductores se utilizan principalmente sus productos?

A:Nuestros productos son ampliamente utilizados enLPE, Aixtron, Veeco, ASM, y otros sistemas de epitaxia convencionales, así comoequipos de grabado, hornos de oxidación/difusión, hornos de crecimiento de cristales y otros equipos de procesamiento de semiconductores. Son adecuados para procesos de fabricación críticos que incluyen:

· Epitaxia del Silicio

· Epitaxia SiC

· Epitaxia GaN

· Epitaxia LED

· Grabado con plasma

· Difusión

· Oxidación

· Recocido

· Procesamiento Térmico Rápido (RTP)

P7: ¿Cómo se garantiza la calidad del producto y la consistencia del lote?

A:Semiconductores VETEK ha establecido un completo sistema de gestión de calidad que cubre todo el proceso de fabricación:

Inspección de materias primas → Purificación de alta pureza → Mecanizado de precisión → Deposición de recubrimiento CVD → Inspección del producto → Inspección final

Cada producto se somete a múltiples inspecciones, que incluyen:

· Inspección visual

· Inspección dimensional

· Medición del espesor del recubrimiento

· Inspección de planitud

· Inspección de concentricidad

· Inspección de uniformidad del recubrimiento.

Se mantienen registros completos de trazabilidad de calidad durante todo el proceso de fabricación.

P8: ¿Qué certificaciones y calificaciones tiene VETEK Semiconductor?

A:Semiconductores VETEK ha sido reconocida como una Empresa "Pequeño Gigante" Nacional Especializada y Sofisticada. El fundador de la empresa, el Dr. He Shaolong, ha sido seleccionado como talento líder en el "Programa de los Diez Mil Talentos" de la provincia de Zhejiang. Nuestros productos han ingresado a las cadenas de suministro principales de numerosos líderes industriales que cotizan en bolsa, incluidos Leon Microelectronics, Jiangfeng Electronics, HC Semitek y Zhaochi Co., Ltd.

X. Ventajas principales

· Empresa Nacional Especializada y Sofisticada "Pequeño Gigante",ubicándose entre los proveedores de primer nivel en la industria de campos térmicos de epitaxia de semiconductores de China.

· Plataformas duales de I+D:Centro de I+D corporativo + Centro de innovación de materiales de campo térmico del laboratorio Yongjiang.

· Seis divisiones comerciales y seis categorías de productos principales,proporcionando una cobertura completa de aplicaciones de campos térmicos de alta temperatura de semiconductores.

· Integrar completamentedCadena de Fabricación:Sistema completo de fabricación propia que cubrepurificación → mecanizado de precisión → recubrimiento CVD → inspección,asegurando el control total del proceso.

· Con la confianza de más de 30 clientes de la industria de semiconductores,con productos que ingresan a las cadenas de suministro principales de múltiples empresas líderes de semiconductores que cotizan en bolsa.

· Compatible con OEM/ODM y fabricación personalizada,proporcionando soluciones flexibles adaptadas a las necesidades del cliente.

· Órdenes de muestra y SmaProducción en lotes Adisponible,ayudando a los clientes a reducir los costos de validación y acelerar el desarrollo de productos.

· Control de Calidad Integral y Trazabilidad Total del Producto,asegurando la estabilidad del producto a largo plazo y un rendimiento constante.

· Red Global de Logística y Comsoporte integral de preventa y posventa,brindando un servicio confiable a clientes de todo el mundo.

XI. Conclusión

Impulsado por la continua innovación tecnológica,Semiconductores VETEKha establecido un ecosistema de servicios completo que abarcaInvestigación y desarrollo, fabricación y entrega global., centrado en procesos críticos de fabricación de semiconductores.

Dedesde materiales de alta pureza hasta componentes semiconductores de precisión, y deTecnologías de recubrimiento avanzadas para completar soluciones de campo térmico., la empresa se compromete a proporcionaralto rendimiento, confiableecológico y sostenibleMateriales clave y componentes centrales para el mundo.circuito integrado, semiconductor de tercera generación, LED, fotovoltaica y fabricación avanzadaindustrias.

Mirando hacia adelante,Semiconductores VETEKseguirá manteniendo su compromiso deqcalidadexcelencia e innovación tecnológica, trabajando en estrecha colaboración con clientes de todo el mundo para impulsar el avance de las tecnologías y materiales semiconductores de próxima generación.
