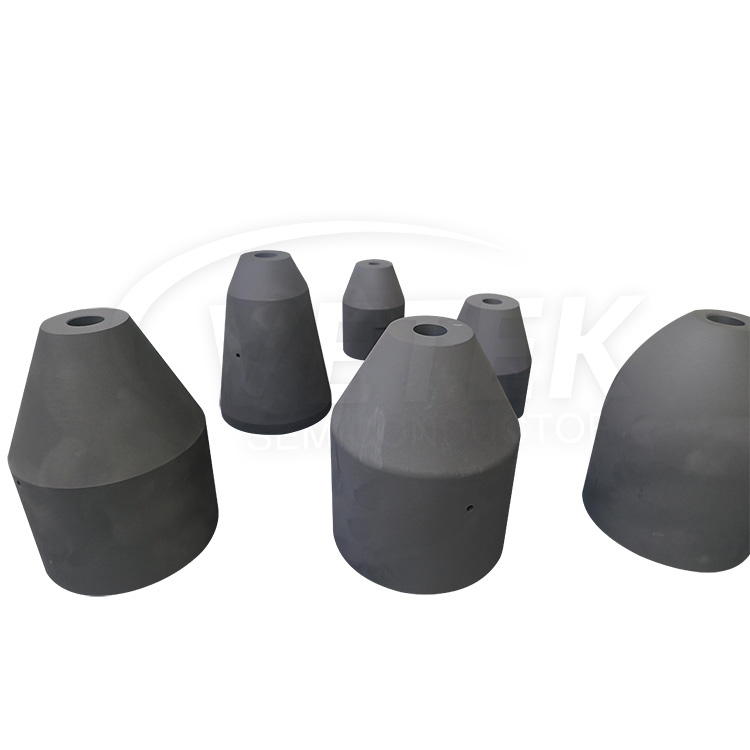

Tirar de la plantilla de cristal individual de silicio

Pull Silicon Single Crystal Jig está diseñada para garantizar la pureza de las obleas y el control preciso de las zonas calientes durante la cristalización, ofreciendo soluciones sostenibles y eficientes para la industria fotovoltaica. Veteksemicon espera establecer una cooperación a largo plazo con usted.

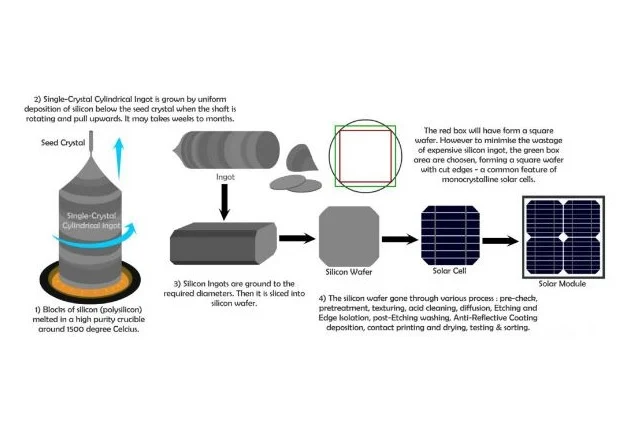

La ventaja de Veteksemicon Product Silicon Silicon Single Crystal Jig está diseñada para la tracción de silicio monocristálico por método CZ en la industria fotovoltaica. Bienvenido a Invirys.


Funciones centrales y aspectos destacados técnicos


●  Control de ultra alta pureza

Según las necesidades del cliente, proporcione materiales fotovoltaicos o de grado semiconductor, contenido de impureza <5ppm, para garantizar la pureza del silicio monocristal hasta los estándares de grado electrónico (GB/T 12963)

●  Gestión de campo de temperatura inteligente

7 Sistema de control de temperatura independiente de zona, ± 0.5 ℃ Control de precisión, soporte CZ/FZ Dos Modo de cristal Continción libre (Visualización dinámica de la curva de temperatura, mejorar la visualización)

●  Larga vida útil

Con la tecnología de recubrimiento compuesto de múltiples capas, un molde único puede completar más de 3000 ciclos de extracción de cristal, reduciendo los costos de mantenimiento en un 60%


Escenario de aplicación típico


● Obas de gran tamaño por encima de 8 pulgadas: diseño especial de campo térmico para satisfacer las necesidades del crecimiento de cristales de 300 mm de diámetro

● Oblaza de silicio monocristalino de tipo N de tipo N: control de contenido de oxígeno <12ppma, adecuado para el proceso de batería TopCon

● I + D de semiconductores compuestos: compatible con GaAs, SIC y otra preparación de material semiconductor de tercera generación


¿Por qué elegir nuestra solución?


●  Control de parámetros preciso

Optimización de la morfología de la interfaz de líquido sólido por algoritmo AI, densidad de dislocación <500/cm² (verificación semi estándar)

●  Capacidad de entrega rápida

Soporte de servicios personalizados: confirmación completa de dibujo dentro de 5 días hábiles → 30 días de entrega

●  Red de servicios globales

Proporcionar centro de servicio en línea profesional, proporcionando 7 × 24 horas


Tiendas de producción:

VeTek Semiconductor Production Shop

Descripción general de la cadena industrial de la epitaxia de chip de semiconductores:

Overview of the semiconductor chip epitaxy industry chain

Etiquetas calientes: Tirar de la plantilla de cristal individual de silicio
