Recubrimiento de carburo de silicio

La cámara del reactor epitaxial recubierto de SiC Veteksemicon es un componente central diseñado para procesos de crecimiento epitaxial de semiconductores exigentes. Utilizando deposición química de vapor (CVD) avanzada, este producto forma un recubrimiento de SiC denso y de alta pureza sobre un sustrato de grafito de alta resistencia, lo que resulta en una estabilidad superior a altas temperaturas y resistencia a la corrosión. Resiste eficazmente los efectos corrosivos de los gases reactivos en entornos de proceso de alta temperatura, suprime significativamente la contaminación por partículas, garantiza una calidad constante del material epitaxial y un alto rendimiento, y extiende sustancialmente el ciclo de mantenimiento y la vida útil de la cámara de reacción. Es una opción clave para mejorar la eficiencia de fabricación y la confiabilidad de semiconductores de banda ancha como SiC y GaN.

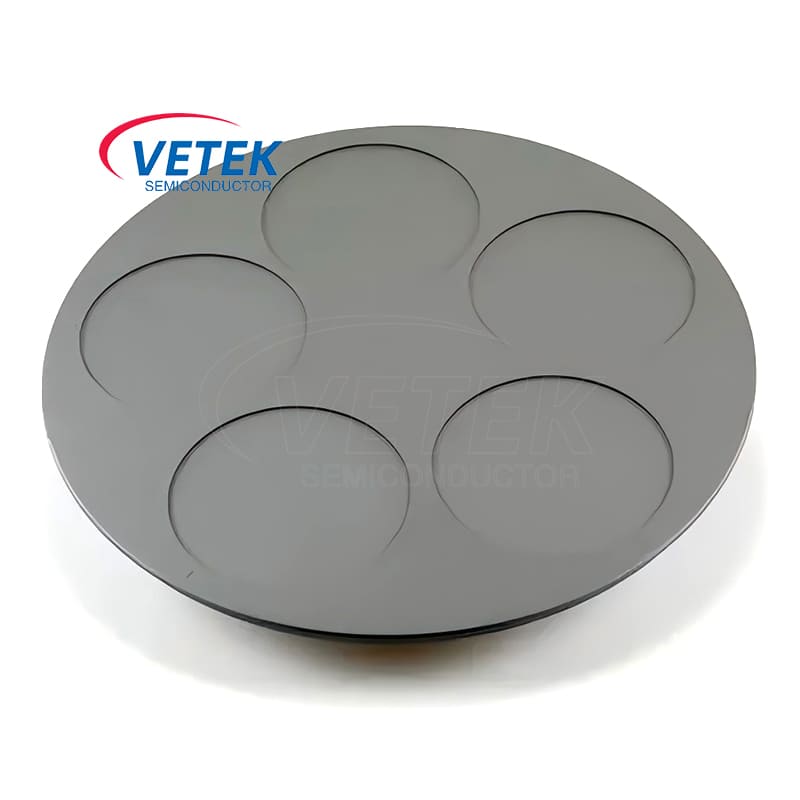

En el proceso central del crecimiento epitaxial del carburo de silicio, Veteksemicon entiende que el rendimiento del susceptor determina directamente la calidad y la eficiencia de producción de la capa epitaxial. Nuestros susceptores EPI de alta pureza, diseñados específicamente para el campo de SiC, utilizan un sustrato de grafito especial y un recubrimiento denso de SiC CVD. Con su estabilidad térmica superior, excelente resistencia a la corrosión y tasa de generación de partículas extremadamente baja, garantizan un espesor y una uniformidad de dopaje incomparables para los clientes incluso en entornos de procesos hostiles a altas temperaturas. Elegir Veteksemicon significa elegir la piedra angular de la confiabilidad y el rendimiento para sus procesos avanzados de fabricación de semiconductores.

El susceptor de grafito recubierto de SiC Veteksemicon para ASM es un componente portador central en procesos epitaxiales de semiconductores. Este producto utiliza nuestra tecnología patentada de recubrimiento de carburo de silicio pirolítico y procesos de mecanizado de precisión para garantizar un rendimiento superior y una vida útil ultralarga en entornos de procesos corrosivos y de alta temperatura. Entendemos profundamente los estrictos requisitos de los procesos epitaxiales en cuanto a pureza del sustrato, estabilidad térmica y consistencia, y estamos comprometidos a brindar a los clientes soluciones estables y confiables que mejoren el rendimiento general del equipo.

El anillo de enfoque Veteksemicon está diseñado específicamente para equipos de grabado de semiconductores exigentes, en particular aplicaciones de grabado de SiC. Montado alrededor del mandril electrostático (ESC), muy cerca de la oblea, su función principal es optimizar la distribución del campo electromagnético dentro de la cámara de reacción, asegurando una acción del plasma uniforme y enfocada en toda la superficie de la oblea. Un anillo de enfoque de alto rendimiento mejora significativamente la uniformidad de la tasa de grabado y reduce los efectos de los bordes, lo que aumenta directamente el rendimiento del producto y la eficiencia de la producción.

La placa portadora de carburo de silicio Veteksemicon para grabado de LED, diseñada específicamente para la fabricación de chips LED, es un consumible central en el proceso de grabado. Fabricado con carburo de silicio de alta pureza sinterizado con precisión, ofrece una resistencia química excepcional y estabilidad dimensional a altas temperaturas, resistiendo eficazmente la corrosión de ácidos, bases y plasma fuertes. Sus propiedades de baja contaminación garantizan altos rendimientos para las obleas epitaxiales LED, mientras que su durabilidad, que supera con creces la de los materiales tradicionales, ayuda a los clientes a reducir los costos operativos generales, lo que las convierte en una opción confiable para mejorar la eficiencia y la consistencia del proceso de grabado.

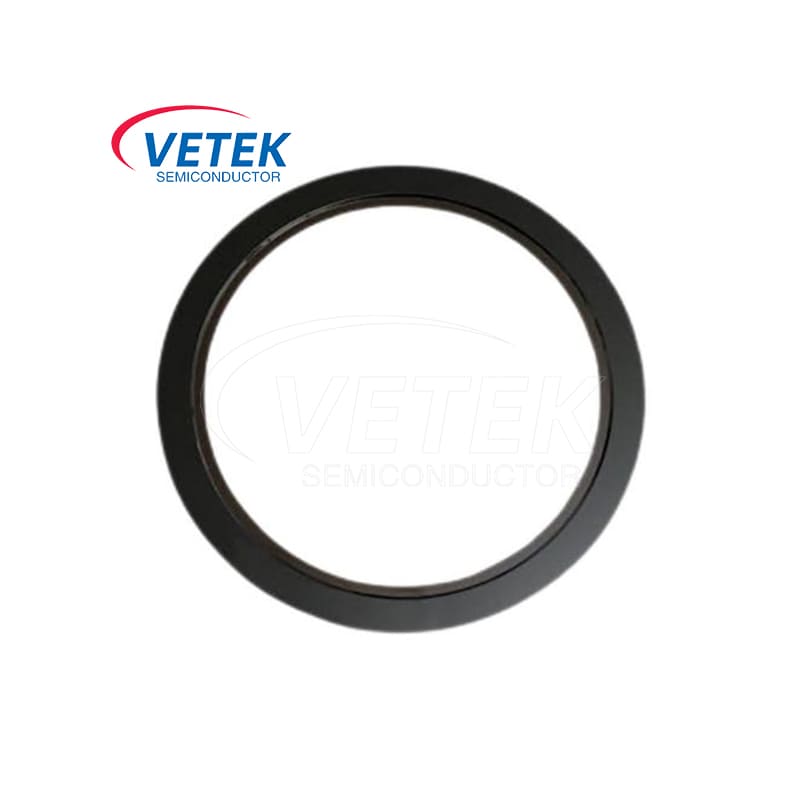

El anillo de enfoque de SiC sólido de Veteksemi mejora significativamente la uniformidad del grabado y la estabilidad del proceso al controlar con precisión el campo eléctrico y el flujo de aire en el borde de la oblea. Se utiliza ampliamente en procesos de grabado de precisión para silicio, dieléctricos y materiales semiconductores compuestos, y es un componente clave para garantizar el rendimiento de la producción en masa y el funcionamiento confiable del equipo a largo plazo.
