¿Qué es un barco de oblea de cerámica de SiC? Especificaciones, materiales y aplicaciones

En los procesos de semiconductores a alta temperatura, la manipulación, el soporte y el tratamiento térmico de las obleas dependen de un componente de soporte especial: el barco de la oblea. A medida que aumentan las temperaturas del proceso y aumentan los requisitos de limpieza y control de partículas, las obleas de cuarzo tradicionales revelan gradualmente problemas como una vida útil corta, altas tasas de deformación y poca resistencia a la corrosión.Barcos de oblea de cerámica de carburo de silicio (SiC)surgió en este contexto y se ha convertido en un proveedor clave en equipos de procesamiento térmico de alta gama.

El carburo de silicio (SiC) es un material cerámico de ingeniería que combina alta dureza, alta conductividad térmica y excelente estabilidad química.Cerámica de SiC, formados mediante sinterización a alta temperatura, no solo exhiben una resistencia superior al choque térmico sino que también mantienen una estructura y tamaño estables en ambientes oxidantes y corrosivos. Como resultado, cuando se fabrica en forma de oblea, puede soportar de manera confiable procesos de alta temperatura como difusión, recocido y oxidación, lo que lo hace particularmente adecuado para procesos térmicos que operan a temperaturas superiores a 1100 °C.

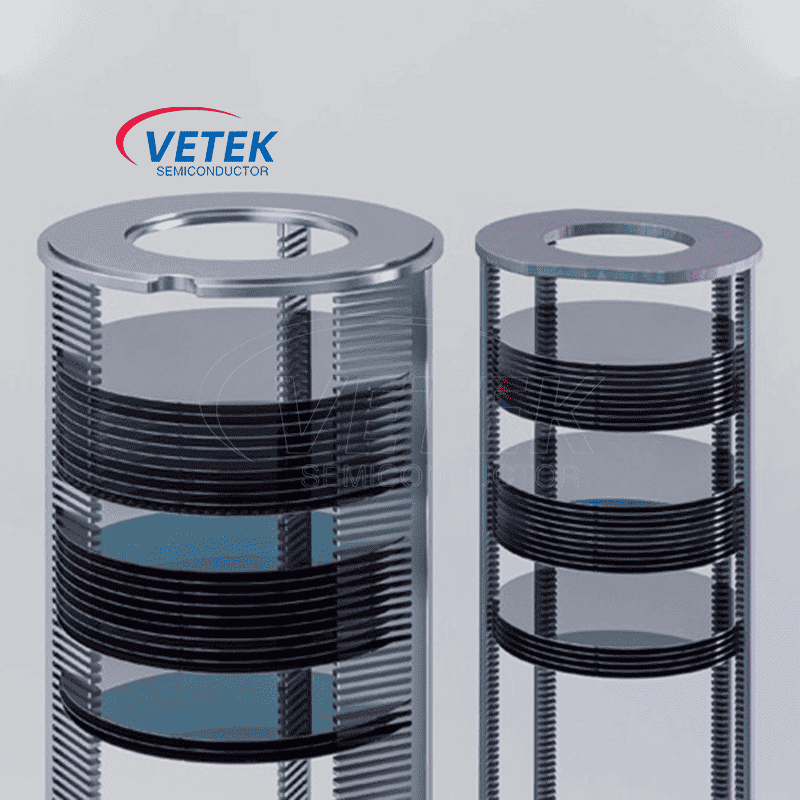

1. ¿Qué es un barco de oblea de cerámica de SiC?

La estructura de los barcos de obleas suele estar diseñada con una configuración de rejilla paralela de múltiples capas, capaz de contener docenas o incluso cientos de obleas simultáneamente. Las ventajas de las cerámicas de SiC para controlar los coeficientes de expansión térmica las hacen menos propensas a la deformación térmica o microfisuras durante los procesos de aumento y reducción de alta temperatura. Además, el contenido de impurezas metálicas se puede controlar estrictamente, lo que reduce significativamente los riesgos de contaminación a altas temperaturas. Esto los hace muy adecuados para procesos extremadamente sensibles a la limpieza, como la fabricación de dispositivos de potencia, MOSFET de SiC, MEMS y otros productos.

2. Barcos de oblea de cuarzo, SiC y grafito: comparación de materiales

En comparación con los barcos de oblea de cuarzo tradicionales, los barcos de oblea de cerámica de carburo de silicio suelen tener una vida útil de 3 a 5 veces más en condiciones de ciclos térmicos frecuentes y de alta temperatura. Su mayor rigidez y resistencia a la deformación permiten una alineación más estable de las obleas, lo que ayuda a mejorar el rendimiento. Más importante aún, los materiales de SiC mantienen cambios dimensionales mínimos durante los frecuentes ciclos de calentamiento y enfriamiento, lo que reduce el astillado del borde de la oblea o el desprendimiento de partículas causado por la deformación del barco de la oblea.

3. Tipos de materiales para embarcaciones tipo oblea de carburo de silicio

No todos los barcos de oblea de SiC se fabrican con el mismo grado cerámico. Las diferentes rutas de fabricación producen microestructuras y características de rendimiento distintas.

3.1 Carburo de silicio recristalizado (RSiC)

El SiC recristalizado se utiliza en componentes cerámicos diseñados para altas temperaturas. Dependiendo del grado, puede presentar una porosidad abierta significativa, lo que debe tenerse en cuenta al evaluar la contaminación, la limpieza y la compatibilidad del proceso.

3.2 Carburo de silicio sinterizado (SSiC)

El SiC sinterizado sin presión puede proporcionar una estructura cerámica densa con alta dureza, resistencia mecánica y buen rendimiento térmico. Las propiedades reales dependen de la formulación, el proceso de sinterización y la calidad del material.

3.3 Carburo de silicio unido por reacción (RBSiC / SiSiC)

El SiC unido por reacción contiene generalmente una fase de silicio residual. Esto puede influir en la temperatura máxima de servicio y la compatibilidad química, por lo que no se debe suponer que sus límites de funcionamiento sean idénticos a los del RSiC o el SSiC.

3.4 Portadores de obleas de grafito recubiertos de SiC

Un portador de oblea de grafito recubierto de SiC es una construcción diferente a la de un bote de oblea monolítico de cerámica de SiC.

Utiliza un sustrato de grafito protegido por un recubrimiento de SiC depositado. Dichos diseños pueden ofrecer ventajas en entornos de procesamiento térmico específicos, pero se debe evaluar la integridad del recubrimiento, los bordes expuestos y la posible contaminación.

4. Perspectivas futuras

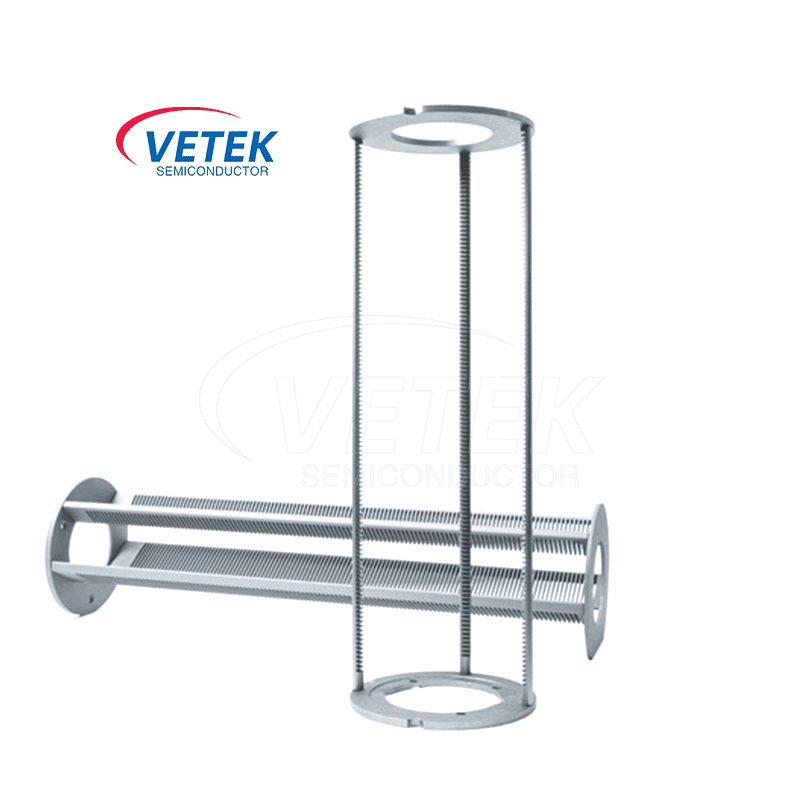

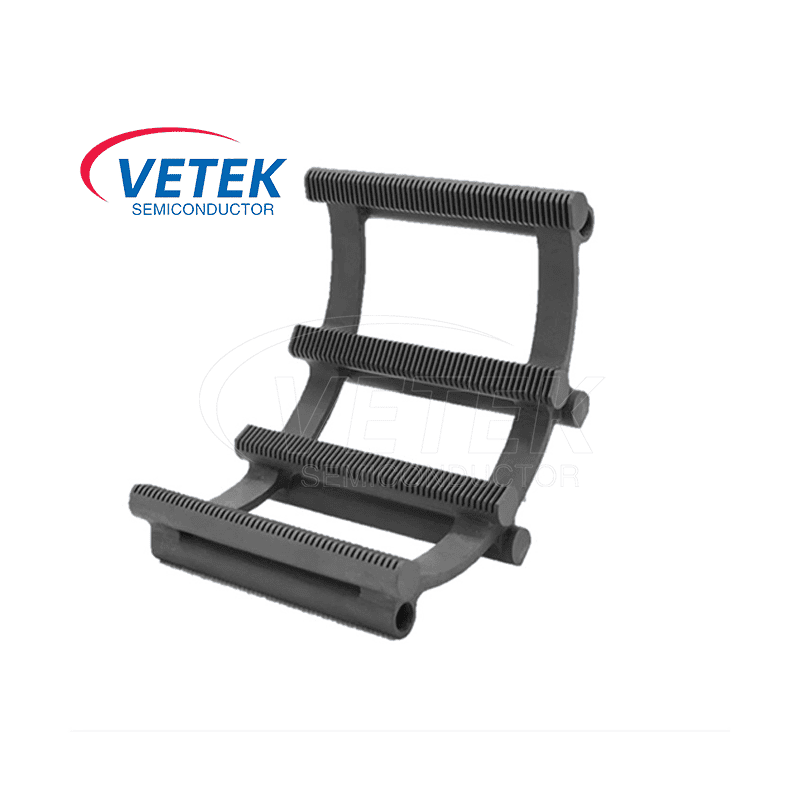

En aplicaciones industriales, las obleas cerámicas de carburo de silicio se están convirtiendo gradualmente en la opción preferida de los fabricantes de equipos de alta gama en procesos de procesamiento térmico, desde dispositivos de silicio tradicionales hasta materiales semiconductores de tercera generación. No solo son adecuados para diversos equipos de procesamiento térmico, como hornos tubulares verticales y hornos de oxidación horizontal, sino que su rendimiento estable en ambientes altamente corrosivos y de alta temperatura también proporciona garantías más sólidas para la consistencia del proceso y la capacidad del equipo.

La popularización gradual de las obleas cerámicas de carburo de silicio marca la aceleración de la penetración de materiales cerámicos avanzados en los componentes de soporte centrales de los equipos semiconductores. En comparación con los materiales de cuarzo tradicionales, sus ventajas en cuanto a estabilidad a altas temperaturas, rigidez estructural y resistencia a la fatiga térmica proporcionan una base material confiable para la evolución continua de temperaturas más altas y ventanas de proceso más estrictas. Actualmente, las obleas cerámicas de carburo de silicio de 6 y 8 pulgadas se utilizan ampliamente en los procesos de tratamiento térmico de producción en masa de dispositivos de potencia en la industria de semiconductores.

La especificación de 12 pulgadas se está introduciendo gradualmente en procesos de alta gama y líneas de producción avanzadas, convirtiéndose en una dirección importante para la siguiente fase de colaboración de equipos y materiales. Al mismo tiempo, los barcos de oblea de 2 a 4 pulgadas continúan desempeñando un papel en plataformas de investigación y escenarios de procesos específicos, como el procesamiento de sustratos LED y la verificación de procesos. Los barcos de oblea de cerámica de carburo de silicio demostrarán mayores ventajas en estabilidad, control de tamaño y capacidad de oblea, impulsando la evolución continua de la tecnología de materiales cerámicos relacionados.

Preguntas frecuentes

1. ¿Cuál es la función principal de un barco de oblea?

Un barco de oblea sostiene obleas semiconductoras en posiciones espaciadas con precisión durante el procesamiento en horno. Sus funciones principales son el soporte mecánico, la alineación de las obleas y la compatibilidad con el entorno del proceso térmico y químico.

2. ¿Cuál es la diferencia entre una oblea de SiC y una oblea de cuarzo?

Los barcos de oblea de cerámica de SiC generalmente proporcionan una mayor conductividad térmica y una mayor capacidad mecánica a alta temperatura para los grados adecuados. Las obleas de cuarzo tienen una expansión térmica mucho menor y se utilizan ampliamente en procesos establecidos de hornos de semiconductores limpios. El material preferido depende de las condiciones de funcionamiento.

3. ¿Qué temperatura puede soportar una oblea de cerámica de SiC?

No existe un límite de temperatura único para todos los barcos de oblea de cerámica de SiC. La temperatura máxima de funcionamiento depende del grado de SiC, la atmósfera del horno, la carga mecánica, la duración de la exposición y el ciclo térmico. El componente terminado debe estar calificado para las condiciones de proceso previstas.

4. ¿Son las obleas de SiC adecuadas para difusión y oxidación?

Sí, se pueden utilizar barquillos de oblea de cerámica de SiC debidamente seleccionados y cualificados en aplicaciones de difusión y oxidación. Se debe verificar la química del material, la limpieza de la superficie, el diseño mecánico y la compatibilidad con los gases de proceso.

5. ¿Se pueden personalizar los barcos de oblea de cerámica SiC?

Los botes de obleas se pueden diseñar para diferentes configuraciones de hornos, dimensiones de obleas, número de ranuras, pasos y geometrías de soporte, sujeto a la viabilidad de fabricación y la validación del diseño.

6. ¿Cuál es la diferencia entre las obleas de grafito recubiertas de SiC sólido y las de SiC?

Los barcos de oblea de cerámica de SiC sólido utilizan un cuerpo cerámico, mientras que los portadores de grafito recubiertos de SiC utilizan un sustrato de grafito con una capa protectora de SiC. Su respuesta térmica, mecanismos de falla, riesgos de contaminación y límites de servicio son diferentes.

7. ¿Qué causa la generación de partículas en los barcos de oblea?

Las causas potenciales incluyen abrasión mecánica, geometría de contacto de oblea inadecuada, acumulación de película depositada, daño térmico, defectos superficiales y contaminación durante la manipulación o limpieza. El análisis de la causa raíz debe considerar el material portador y el proceso real del horno.
