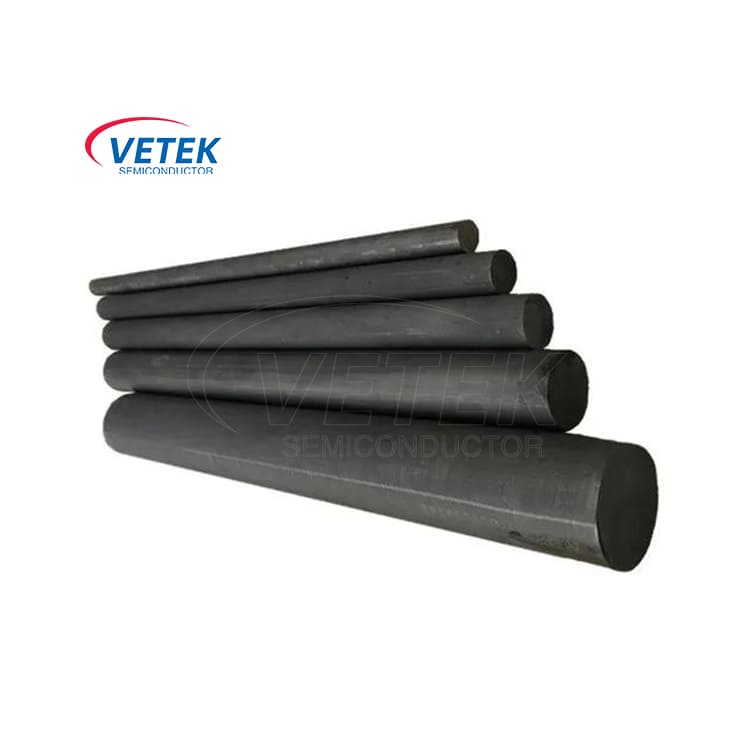

El electrodo de grafito EDM tiene las características de densidad moderada, superficie lisa y bajo costo, y es adecuado para la industria química, fundición de metales, etc. VeTek Semiconductor tiene una gran capacidad de producción y una rica experiencia en exportación de productos de electrodos de grafito EDM. Le invitamos a consultar en cualquier momento.

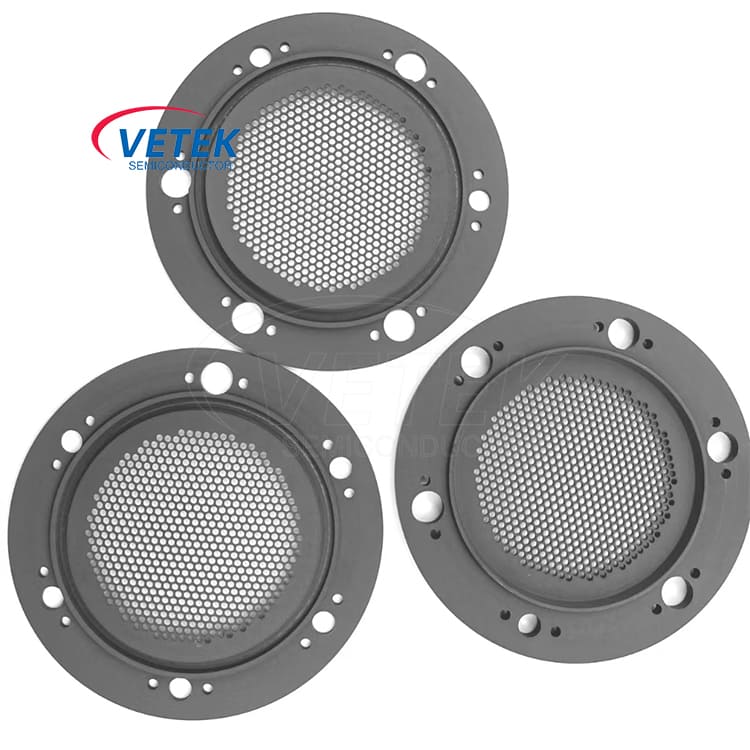

El haz de iones se usa principalmente para el grabado de iones, el recubrimiento de iones y la inyección de plasma. El papel de la cuadrícula de las fuentes de la espalda de haz de iones es diseccionar los iones y acelerarlos a la energía requerida. Vetek Semiconductor proporciona una cuadrícula de fuentes de haz de haz de haz de iones de grafito de alta pureza para pulir de haz de iones de lentes ópticos, modificación de obleas de semiconductores, etc. Bienvenido para preguntar sobre productos personalizados.

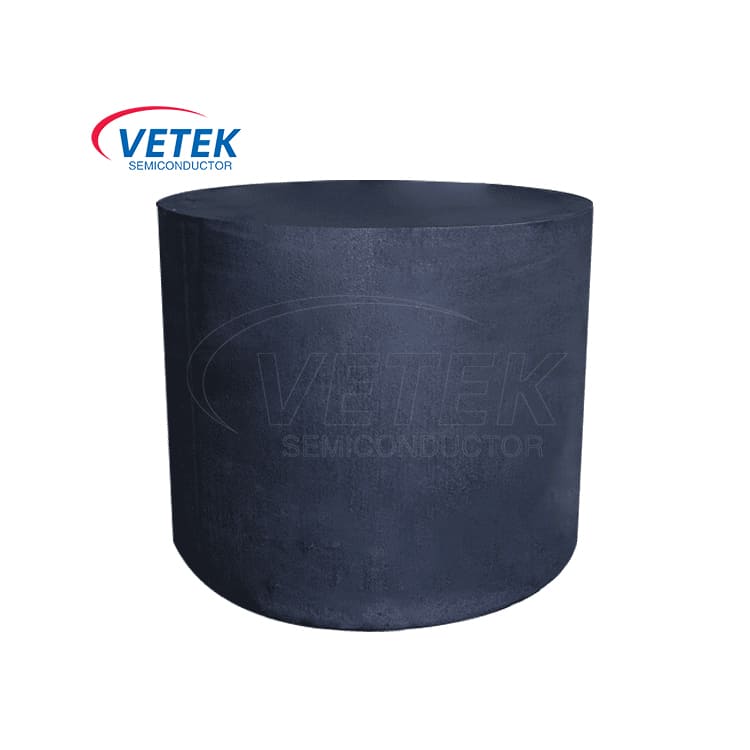

El grafito isotrópico de alta pureza de grano fino es un material necesario para aplicaciones de alta gama, como semiconductores y fotovoltaicos, y tiene amplias perspectivas del mercado. Con los avances tecnológicos, el semiconductor Vetek tiene las capacidades de fabricación y suministro para grandes cantidades de grafito isotrópico de alta pureza de grano fino. Agradecemos sus consultas en cualquier momento.

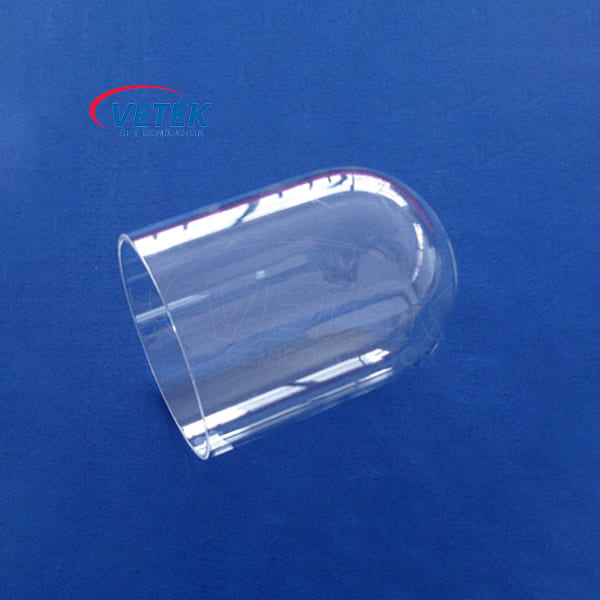

El jar de cuarzo de grado semiconductor es un componente de equipo importante que se utiliza principalmente en entornos de alta temperatura, alta presión y alta pureza. Está hecho de material de cuarzo de alta pureza, tiene una excelente estabilidad térmica, resistencia química y transparencia óptica, y se usa ampliamente en campos industriales, como la fabricación de semiconductores y la producción de LED. Vetek Semiconductor tiene muchos años de acumulación de procesos en el frasco de cuarzo de grado semiconductor y puede proporcionar productos personalizados de acuerdo con las necesidades del cliente. Esperando su consulta.

VeTek Semiconductor proporciona obleas de cuarzo de alta pureza y alto rendimiento, diseñadas para las aplicaciones más exigentes en la fabricación de semiconductores y fotovoltaica. Hecho de material de cuarzo de alta calidad, tiene características de contaminación ultrabaja, lo que garantiza el excelente rendimiento del barco de oblea de cuarzo de alta pureza en entornos de alta temperatura y puede prevenir eficazmente la contaminación de la oblea. Elija VeTek Semiconductor para mejorar su proceso de fabricación. Esperamos su consulta en cualquier momento.

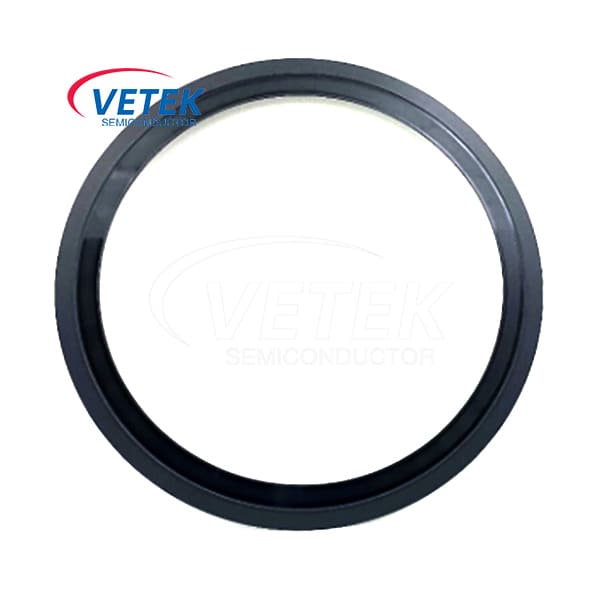

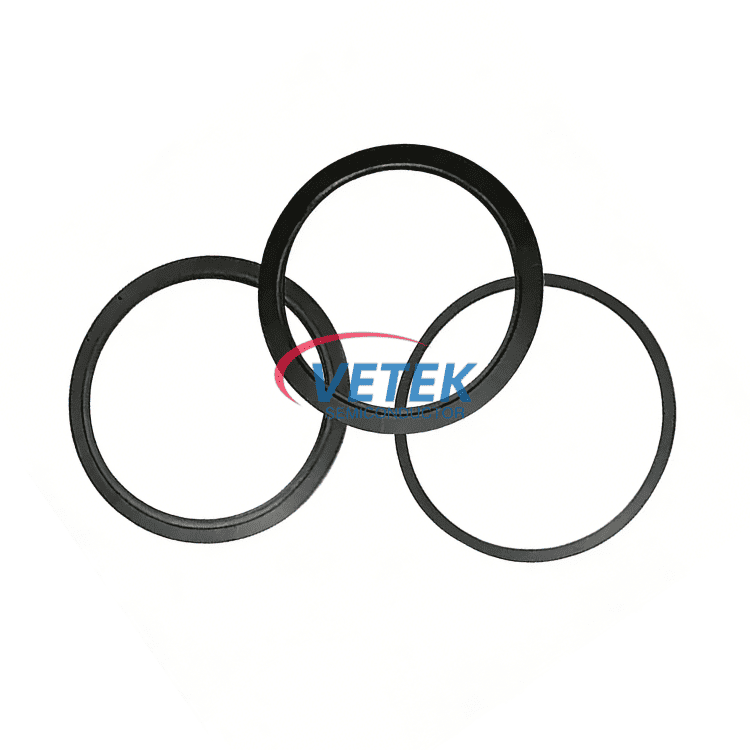

Un componente importante utilizado en el proceso de grabado de fabricación de oblea es el anillo de enfoque de grabado por plasma, cuya función es mantener la oblea en su lugar para mantener la densidad del plasma y evitar la contaminación de los lados de la oblea. Vetek semiconductor proporciona un anillo de enfoque de grabado por plasma con diferentes materiales como monocristalino. silicio, carburo de silicio, carburo de boro y otros materiales cerámicos. Esperamos conversar con usted más sobre el anillo de enfoque de grabado por plasma Vetek y su aplicación.
