¿Por qué el crecimiento de cristales PVT de carburo de silicio (SiC) no puede funcionar sin recubrimientos de carburo de tantalio (TaC)?

En el proceso de crecimiento de cristales de carburo de silicio (SiC) mediante el método de transporte físico de vapor (PVT), la temperatura extremadamente alta de 2000 a 2500 °C es un “arma de doble filo”: si bien impulsa la sublimación y el transporte de los materiales originales, también intensifica dramáticamente la liberación de impurezas de todos los materiales dentro del sistema de campo térmico, especialmente los oligoelementos metálicos contenidos en los componentes convencionales de la zona caliente de grafito. Una vez que estas impurezas ingresan a la interfaz de crecimiento, dañarán directamente la calidad central del cristal. Esta es la razón fundamental por la que los recubrimientos de carburo de tantalio (TaC) se han convertido en una "opción obligatoria" en lugar de una "opción opcional" para el crecimiento de cristales de PVT.

1. Vías destructivas duales de trazas de impurezas

El daño causado por las impurezas a los cristales de carburo de silicio se refleja principalmente en dos dimensiones centrales, que afectan directamente la usabilidad del cristal:

• Impurezas de elementos ligeros (nitrógeno N, boro B):En condiciones de alta temperatura, ingresan fácilmente a la red de SiC, sustituyen a los átomos de carbono y forman niveles de energía donadores, alterando directamente la concentración de portadores y la resistividad del cristal. Los resultados experimentales muestran que por cada aumento de 1×10¹⁶ cm⁻³ en la concentración de impurezas de nitrógeno, la resistividad del 4H-SiC tipo n puede disminuir en casi un orden de magnitud, lo que hace que los parámetros eléctricos del dispositivo final se desvíen de los objetivos de diseño.
• Impurezas de elementos metálicos (hierro Fe, níquel Ni):Sus radios atómicos difieren significativamente de los de los átomos de silicio y carbono. Una vez incorporados a la red, inducen una tensión local en la red. Estas regiones tensas se convierten en sitios de nucleación para dislocaciones del plano basal (BPD) y fallas de apilamiento (SF), dañando gravemente la integridad estructural y la confiabilidad del dispositivo del cristal.



2. Para una comparación más clara, los impactos de los dos tipos de impurezas se resumen a continuación:

3. Mecanismo de protección triple de los recubrimientos de carburo de tantalio

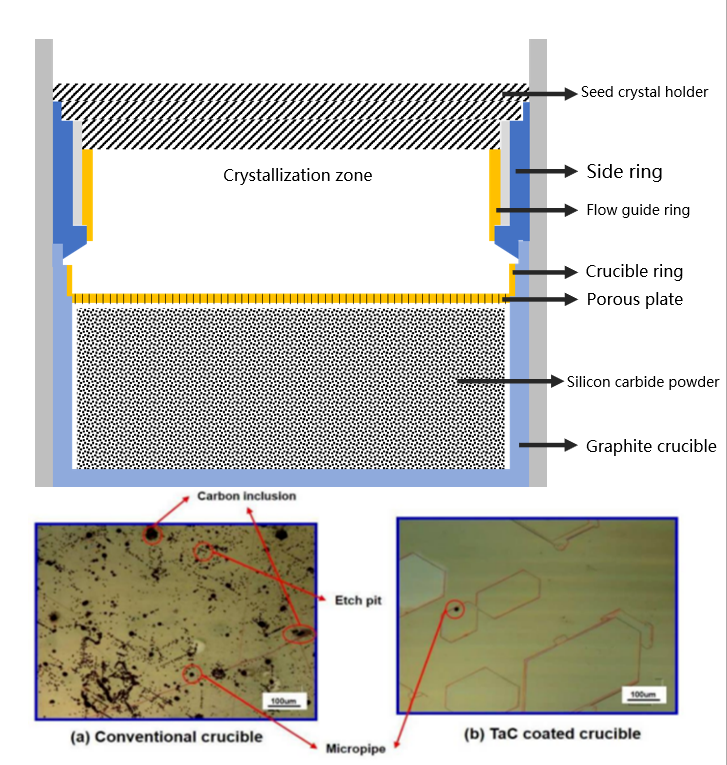

Para bloquear la contaminación por impurezas en su origen, depositar un recubrimiento de carburo de tantalio (TaC) sobre la superficie de los componentes de la zona caliente de grafito mediante deposición química de vapor (CVD) es una solución técnica probada y eficaz. Sus funciones principales giran en torno a la “anticontaminación”:

Alta estabilidad química:No sufre reacciones significativas con vapores a base de silicio en ambientes PVT de alta temperatura, evitando la autodescomposición o la generación de nuevas impurezas.

Baja permeabilidad:Una microestructura densa forma una barrera física que bloquea eficazmente la difusión hacia el exterior de impurezas del sustrato de grafito.

Alta pureza intrínseca:El recubrimiento permanece estable a altas temperaturas y tiene baja presión de vapor, lo que garantiza que no se convierta en una nueva fuente de contaminación.

4. Requisitos básicos de especificación de pureza para el recubrimiento

La eficacia de la solución depende totalmente de la pureza excepcional del recubrimiento, que se puede verificar con precisión mediante pruebas de espectrometría de masas de descarga luminosa (GDMS):

5. Resultados de la aplicación práctica

Después de adoptar recubrimientos de carburo de tantalio de alta calidad, se pueden observar claras mejoras tanto en el crecimiento de los cristales de carburo de silicio como en las etapas de fabricación de dispositivos:

Mejora de la calidad del cristal:La densidad de dislocación del plano basal (BPD) generalmente se reduce en más del 30% y se mejora la uniformidad de la resistividad de la oblea.

Fiabilidad mejorada del dispositivo:Los dispositivos de potencia como los MOSFET de SiC fabricados en sustratos de alta pureza muestran una mayor consistencia en el voltaje de ruptura y tasas de falla temprana reducidas.

Con su alta pureza y propiedades químicas y físicas estables, los recubrimientos de carburo de tantalio crean una barrera de pureza confiable para los cristales de carburo de silicio cultivados con PVT. Transforman los componentes de la zona caliente (una fuente potencial de liberación de impurezas) en límites inertes controlables, lo que sirve como una tecnología fundamental clave para garantizar la calidad del material del cristal central y respaldar la producción en masa de dispositivos de carburo de silicio de alto rendimiento.

En el próximo artículo, exploraremos cómo los recubrimientos de carburo de tantalio optimizan aún más el campo térmico y mejoran la calidad del crecimiento de los cristales desde una perspectiva termodinámica. Si desea obtener más información sobre el proceso completo de inspección de pureza del recubrimiento, puede obtener documentación técnica detallada a través de nuestro sitio web oficial.
