Como fabricante y líder líder de productos de susceptores semiconductores en China, VeTek Semiconductor se ha centrado en varios tipos de productos de susceptores, como el susceptor Epi LED UV, el susceptor de recubrimiento SiC y el susceptor MOCVD. VeTekSemi admite servicios de productos personalizados y espera su consulta.

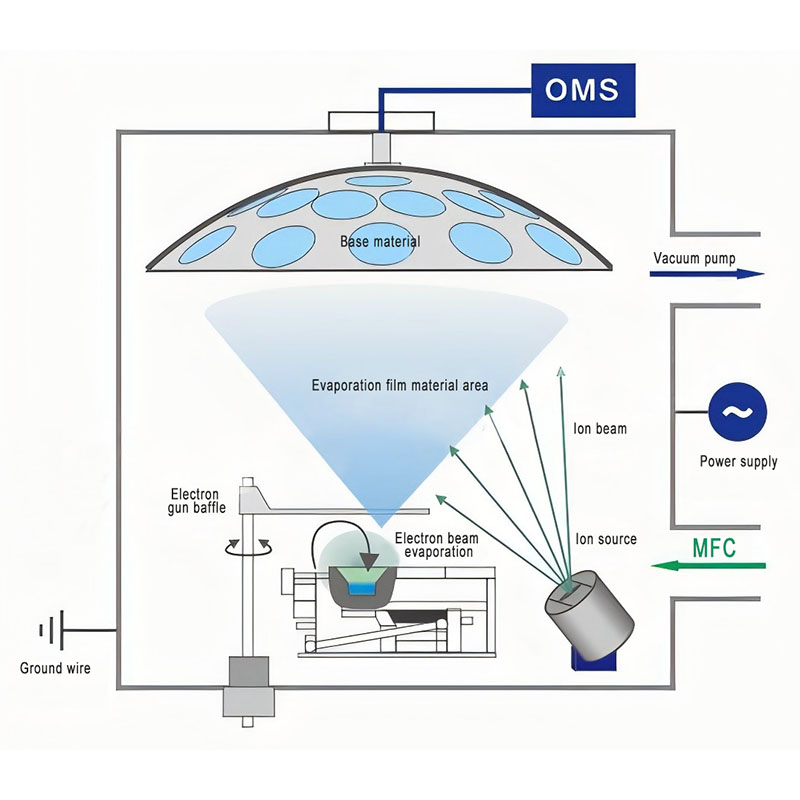

La deposición física de vapor (PVD) de semiconductores Vetek es una tecnología de proceso avanzada ampliamente utilizada en el tratamiento de superficies y la preparación de películas delgadas. La tecnología PVD utiliza métodos físicos para transformar directamente materiales de sólidos o líquidos a gases y formar una película delgada en la superficie del sustrato objetivo. Esta tecnología tiene las ventajas de alta precisión, alta uniformidad y fuerte adhesión, y se usa ampliamente en semiconductores, dispositivos ópticos, recubrimientos de herramientas y recubrimientos decorativos. ¡Bienvenido a discutir con nosotros!

La tecnología de pulverización térmica de Vetek Semiconductor desempeña un papel extremadamente importante en la aplicación de recubrimiento de crisoles sinterizados para materiales de condensadores cerámicos multicapa (MLCC) de alta gama. Con la miniaturización continua y el alto rendimiento de los dispositivos electrónicos, la demanda de condensadores MLCC con tecnología de pulverización térmica también está creciendo rápidamente, especialmente en aplicaciones de alta gama. Esperamos poder establecer negocios a largo plazo con usted.

La tecnología de pulverización térmica de Vetek Semiconductor desempeña un papel vital en la aplicación de brazos robóticos de manipulación de obleas, especialmente en entornos de fabricación de semiconductores que requieren alta precisión y alta limpieza. Esta tecnología mejora significativamente la durabilidad, confiabilidad y eficiencia del trabajo del equipo al recubrir materiales especiales en la superficie del brazo robótico que manipula las obleas. Bienvenido a consultarnos.

La tecnología de pulverización térmica de semiconductores de Vetek Semiconductor es un proceso avanzado que pulveriza materiales en estado fundido o semifundido sobre la superficie de un sustrato para formar un recubrimiento. Esta tecnología es ampliamente utilizada en el campo de la fabricación de semiconductores, utilizándose principalmente para crear recubrimientos con funciones específicas en la superficie del sustrato, como conductividad, aislamiento, resistencia a la corrosión y resistencia a la oxidación. Las principales ventajas de la tecnología de pulverización térmica incluyen alta eficiencia, espesor de recubrimiento controlable y buena adherencia del recubrimiento, lo que la hace particularmente importante en el proceso de fabricación de semiconductores que requiere alta precisión y confiabilidad. Esperamos su consulta.

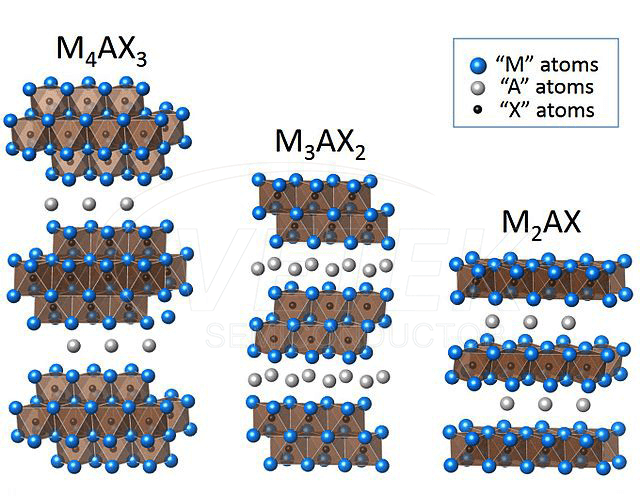

El nanopolvo de fase Semiconductor MAX de Veteksemi ofrece propiedades térmicas y eléctricas excepcionales, ideales para aplicaciones avanzadas de electrónica y ciencia de materiales. Con una resistencia superior a la oxidación y estabilidad a altas temperaturas, el nanopolvo de Veteksemi es la solución perfecta para tecnologías de semiconductores innovadoras.
