Anillo de enfoque sic cvd

Como base de dispositivos electrónicos modernos y tecnología de la información, la tecnología de semiconductores se ha convertido en una parte indispensable de la sociedad actual. Desde teléfonos inteligentes hasta computadoras, equipos de comunicación, equipos médicos y células solares, casi todas las tecnologías modernas dependen de la fabricación y la aplicación de dispositivos semiconductores.

A medida que los requisitos para la integración funcional y el rendimiento de los dispositivos electrónicos continúan aumentando, la tecnología de procesos de semiconductores también está constantemente evolucionando y mejorando. Como el enlace central en la tecnología de semiconductores, el proceso de grabado determina directamente la estructura y las características del dispositivo.

El proceso de grabado se utiliza para eliminar o ajustar con precisión el material en la superficie del semiconductor para formar la estructura y el patrón de circuito deseados. Estas estructuras determinan el rendimiento y la funcionalidad de los dispositivos semiconductores. El proceso de grabado puede lograr una precisión a nivel nanométrico, que es la base para fabricar circuitos integrados de alta densidad y alto rendimiento (ICS).

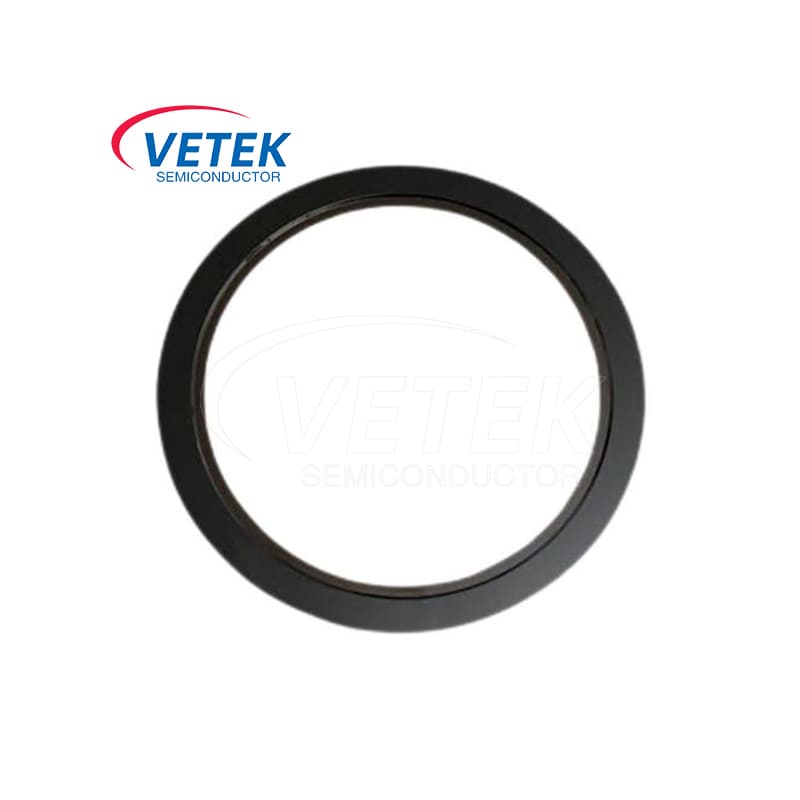

El anillo de enfoque CVD SIC es un componente central en el grabado en seco, utilizado principalmente para enfocar el plasma para que tenga una mayor densidad y energía en la superficie de la oblea. Tiene la función de distribuir uniformemente gas. El semiconductor Vetek crece la capa SiC por capa a través del proceso de CVD y finalmente obtiene el anillo de enfoque SIC CVD. El anillo de enfoque CVD SIC preparado puede cumplir perfectamente con los requisitos del proceso de grabado.

El anillo de enfoque CVD SIC es excelente en propiedades mecánicas, propiedades químicas, conductividad térmica, alta resistencia a la temperatura, resistencia al grabado de iones, etc.

● La alta densidad reduce el volumen de grabado

● Alta brecha de banda y excelente aislamiento

● Alta conductividad térmica, coeficiente de baja expansión y resistencia al choque térmico

● Alta elasticidad y buena resistencia al impacto mecánico

● Alta dureza, resistencia al desgaste y resistencia a la corrosión

Vetek Semiconductor tiene las principales capacidades de procesamiento de anillos de enfoque CVD SIC en China. Mientras tanto, el equipo técnico maduro y el equipo de ventas de Vetek Semiconductor nos ayudan a proporcionar a los clientes los productos de anillo de enfoque más adecuados. Elegir el semiconductor Vetek significa asociarse con una compañía comprometida a superar los límites deCarburo de silicio CVD innovación.

Con un fuerte énfasis en la calidad, el rendimiento y la satisfacción del cliente, entregamos productos que no solo cumplen sino que exceden las rigurosas demandas de la industria de los semiconductores. Permítanos ayudarlo a lograr una mayor eficiencia, confiabilidad y éxito en sus operaciones con nuestras soluciones avanzadas de carburo de silicio CVD.
