Anillo de guía de tres pétal recubierto de TAC CVD TAC
  • Anillo de guía de tres pétal recubierto de TAC CVD TACAnillo de guía de tres pétal recubierto de TAC CVD TAC

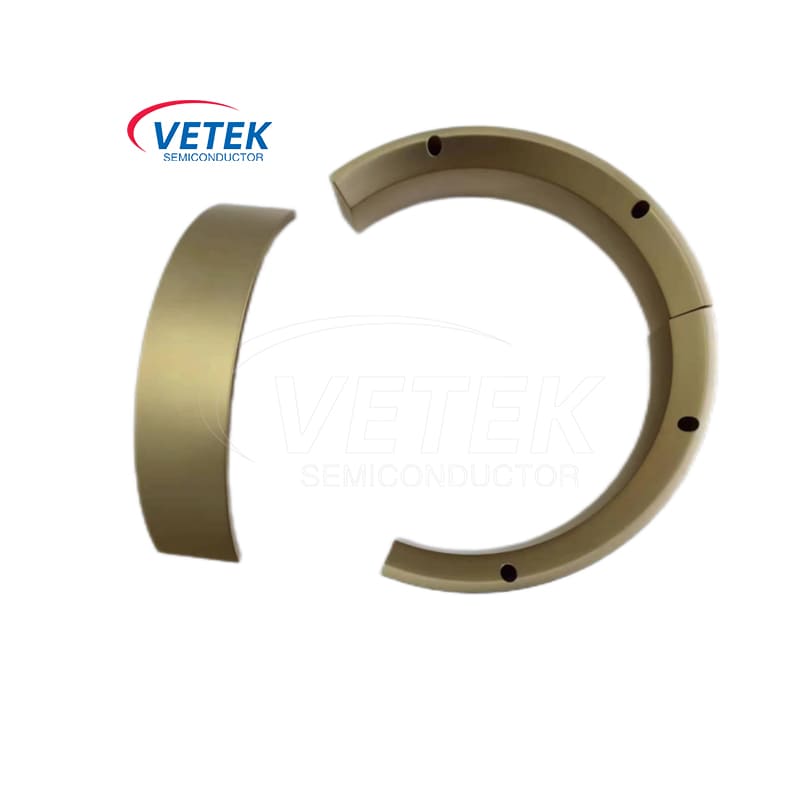

Anillo de guía de tres pétal recubierto de TAC CVD TAC

Vetek Semiconductor ha experimentado muchos años de desarrollo tecnológico y ha dominado la tecnología de proceso líder del recubrimiento CVD TAC. El anillo de guía de tres pétal recubierto de CVD TAC es uno de los productos de recubrimiento CVD TAC más maduros de Vetek Semiconductor y es un componente importante para preparar cristales SIC mediante el método PVT. Con la ayuda del semiconductor Vetek, creo que su producción de cristal SIC será más suave y eficiente.

El material de sustrato de cristal único de carburo de silicio es un tipo de material de cristal, que pertenece al material semiconductor de banda ancha. Tiene las ventajas de alta resistencia a voltaje, alta resistencia a la temperatura, alta frecuencia, baja pérdida, etc. Es un material básico para la preparación de dispositivos electrónicos de alta potencia y dispositivos de radiofrecuencia de microondas. En la actualidad, los principales métodos para el crecimiento de los cristales SIC son el transporte físico de vapor (método PVT), deposición de vapor químico de alta temperatura (método HTCVD), método de fase líquida, etc.


Working diagram of CVD TaC coated three-petal guide ring

El método de transporte de vapor físico (PVT) es una técnica bien establecida altamente adecuada para la producción industrial a gran escala. En este proceso, se coloca un cristal de semilla SiC en la parte superior del crisol, mientras que el polvo SIC, que sirve como materia prima, se coloca en el fondo del crisol. En las condiciones de alta temperatura y baja presión dentro de un entorno cerrado, el polvo SIC sublima. Impulsada por el gradiente de temperatura y la diferencia de concentración, la especie sublimada se mueve hacia arriba hacia la región cerca del cristal de semillas. Una vez que alcanza un estado sobresaturado, se produce recristalización, lo que permite un control preciso sobre el tamaño y el tipo de cristal específico de los cristales SIC cultivados.


El anillo de guía Petal recubierto de TAC CVD TAC sirve múltiples funciones cruciales. Principalmente, mejora la mecánica de fluidos al guiar el flujo de gas, asegurando que el área de crecimiento del cristal esté expuesto a una atmósfera uniforme. Además, disipa efectivamente el calor durante el proceso de crecimiento del cristal SIC. Al mantener el gradiente de temperatura apropiado, optimiza las condiciones de crecimiento para los cristales de SiC y mitiga el riesgo de defectos de cristal causados ​​por una distribución de temperatura desigual.




Excelente rendimiento del recubrimiento CVD TAC

 Ultra alta purezaEvita la generación de impurezas y contaminación.

 Estabilidad de alta temperaturaLa estabilidad de alta temperatura por encima de 2500 ° C permite un funcionamiento de temperatura ultra alta.

 Tolerancia al medio ambiente químicoTolerancia a H (2), NH (3), Sih (4) y SI, proporcionando protección en entornos químicos hostiles.

 Larga vida sin derramarseLa fuerte unión con el cuerpo de grafito puede garantizar un ciclo de vida largo sin desprenderse del recubrimiento interno.

 Resistencia a choque térmicoLa resistencia al choque térmico acelera el ciclo de operación.

 ●Tolerancia dimensional estrictaAsegura que la cobertura de recubrimiento cumpla con tolerancias dimensionales estrictas.


Vetek Semiconductor tiene un equipo de soporte técnico profesional y maduro y un equipo de ventas que puede adaptar los productos y soluciones más adecuados para usted. Desde preventa hasta posventas, Vetek Semiconductor siempre se compromete a brindarle los servicios más completos e integrales.


Propiedades físicas del recubrimiento TAC

Propiedades físicas del recubrimiento TAC
Densidad de recubrimiento TAC
14.3 (g/cm³)
Emisividad específica
0.3
Coeficiente de expansión térmica
6.3 x 10-6/K
Dureza de recubrimiento TAC (HK)
2000 HK
Resistencia
1 × 10-5Ohm*cm
Estabilidad térmica
<2500 ℃
Cambios de tamaño de grafito
-10 ~ -20um
Espesor de revestimiento
≥20um valor típico (35um ± 10um)
Conductividad térmica
9-22 (w/m · k)

Vetek Semiconductor CVD TAC Cubierto de tres pétal

VeTek Semiconductor CVD TaC coated three-petal guide ring product shops


Etiquetas calientes: Anillo de guía de tres pétal recubierto de TAC CVD TAC
