Baño de cuarzo de semiconductores
  • Baño de cuarzo de semiconductoresBaño de cuarzo de semiconductores

Baño de cuarzo de semiconductores

Veteksemicon es un proveedor líder de accesorios relacionados con semiconductores en China. El baño de cuarzo de semiconductores es un dispositivo de alto rendimiento diseñado para la limpieza de obleas de silicio. Hecho de cuarzo de alta pureza, tiene una excelente resistencia a la temperatura (0 ° C a 1200 ° C) y resistencia a la corrosión. Puede acomodar hasta 50 obleas con un diámetro máximo de 300 mm y admite una personalización de tamaño especial. Esperando su consulta.

El baño de cuarzo de Vetek Semiconductor está diseñado para limpiar y procesar obleas de silicio y se usa ampliamente en semiconductores, fotovoltaicos y otros campos. El baño de cuarzo para semiconductor está hecho de material de cuarzo de alta pureza, tiene una excelente resistencia a la temperatura y una estabilidad química, y puede funcionar de manera estable en ambientes de alta temperatura y alta corrosión. Ya sea que esté limpiando obleas grandes con un diámetro de 300 mm o requisitos personalizados de otras especificaciones, el baño de cuarzo de semiconductores puede proporcionar soluciones eficientes y confiables para capacitar su línea de producción.


Baño de cuarzo de semiconductores Características del producto

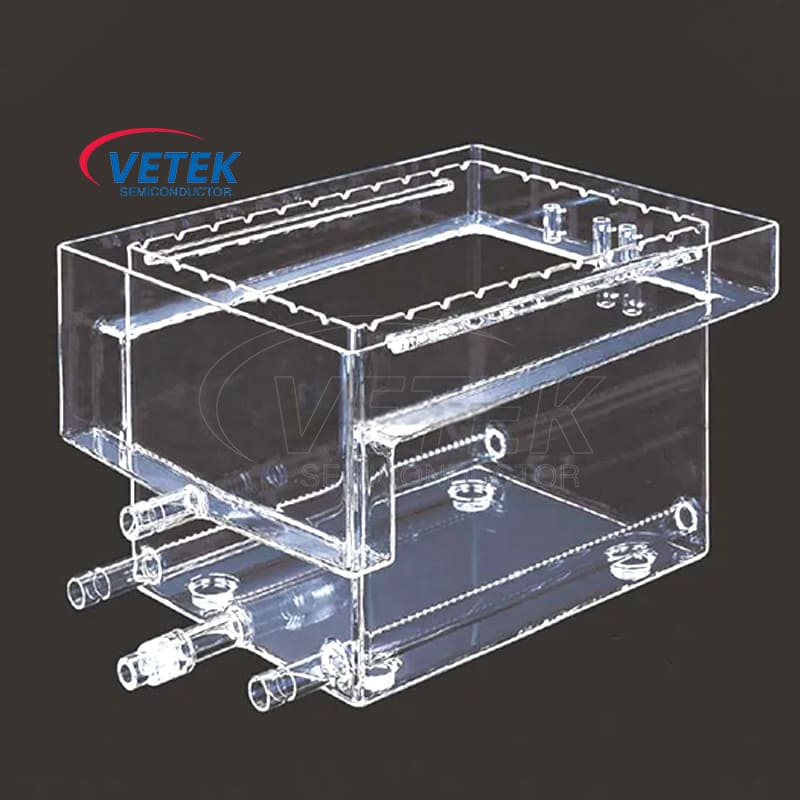

Quartz bath for Semiconductor

1. Diseño de gran capacidad para satisfacer las necesidades de limpieza por lotes

● Acomodar 50 obleas: el diseño estándar del baño de cuarzo de semiconductores admite la limpieza de hasta 50 obleas al mismo tiempo, mejorando en gran medida la eficiencia de limpieza.

● Compatible con múltiples tamaños: admite obleas con un diámetro máximo de 300 mm, y también se puede personalizar según las necesidades. Otros tamaños, como 150 mm o 200 mm, pueden satisfacer las necesidades de diferentes flujos de procesos.

● Diseño modular: adecuado para silicioobleasde diferentes especificaciones, admite el cambio rápido y responde de manera flexible a varias tareas de limpieza.


2. Material de cuarzo de alta pureza, excelente garantía de rendimiento

● Resistencia de alta temperatura: el material de cuarzo puede soportar el rango de temperatura de 0 ° C a 1200 ° C, adecuado para una variedad de procesos de limpieza térmica y tratamiento térmico.

● Resistencia a la corrosión:Tanque de cuarzopuede resistir la corrosión de ácidos fuertes (como HF, HCl) y álcalis fuerte durante mucho tiempo, y es particularmente adecuado para el tratamiento de circulación de soluciones de grabado químico o soluciones de limpieza.

● Alta limpieza: la superficie interna de la pared del tanque de cuarzo de semiconductores es liso y no tiene poros, y no adsorbe partículas o residuos químicos, evitando efectivamente la contaminación de las chips.


3. Personalización flexible para cumplir con diferentes requisitos de proceso

● Personalización del tamaño: ajuste el tamaño, la profundidad y la capacidad del baño de acuerdo con las necesidades del usuario para soportar las necesidades de limpieza de especificaciones especiales de chips.

● Soporte para la integración automatizada: compatible con equipos de automatización industrial para lograr una operación totalmente automatizada de la limpieza de chips.


4. Proceso de alta precisión para garantizar la calidad del producto

● Soldadura y procesamiento precisos: use tecnología de procesamiento avanzada para garantizar la estabilidad y el sellado del equipo en entornos de alta temperatura y alta presión.

● Diseño duradero: después de múltiples pruebas de durabilidad, asegúrese de que el equipo funcione como antes bajo el uso de alta frecuencia a largo plazo.

● Alta confiabilidad: evite los rasguños, la rotura o la contaminación cruzada de las obleas durante la limpieza y mejoren la tasa de rendimiento.


Parámetros técnicos de baño de cuarzo semiconductor


Elemento de parámetros
Descripción detallada
Material
Cuarzo de alta pureza (SIO₂ Pureity> 99.99%)
Capacidad máxima
Puede acomodar 50 obleas (personalizables)
Diámetro de la oblea
Soporte máximo 300 mm (personalizable)
Rango de temperatura
0 ° C a 1200 ° C
Resistencia química
Resistente a ácidos fuertes y álcalis como HF, HNO₃, HCL

Escenarios aplicables de baños de cuarzo para semiconductor


1. Industria de semiconductores

● Limpieza de obleas de silicio: se usa para eliminar partículas, capas de óxido y residuos orgánicos en la superficie de la oblea.

● ENTREGA DE ENTREGO LÍQUIDO: Coopere con un proceso de grabado químico para eliminar con precisión los materiales en áreas específicas.

2. Industria fotovoltaica

● Limpieza de células solares: eliminar contaminantes generados durante el proceso de producción y mejorar la eficiencia de conversión de la célula.

3. Experimentos de investigación científica

● Ciencia de material: adecuado para limpiar muestras experimentales de alta pureza.

● Procesamiento de micro-nano: admite una variedad de equipos experimentales y flujos de procesos.
