Solución de pasador de elevación hueco VETEK-AMAT: sustrato de grafito de alta pureza con revestimiento CVD SiC

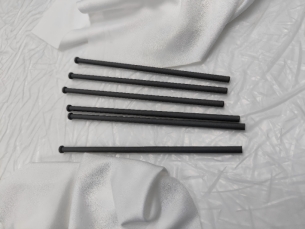

Figura 1: Producto físico del pasador de elevación hueco AMAT 0200-03201 (para sistemas de epitaxia de silicio de 300 mm)

En los procesos de transferencia de obleas de semiconductores, el pasador de elevación hueco (Wafer Lift Pin) realiza las tareas críticas de soportar y transferir obleas. En entornos de procesos de alta temperatura, como MOCVD y crecimiento epitaxial, los pasadores de elevación deben cumplir simultáneamente múltiples requisitos, incluidos alta pureza, resistencia a la corrosión, resistencia al choque térmico y baja contaminación de partículas.

Actualmente, los pasadores de elevación convencionales en el mercado adoptan una solución de sustrato de grafito + recubrimiento CVD SiC. Sin embargo, la tecnología de recubrimiento de la gran mayoría de los proveedores sólo puede cubrir la superficie exterior; en el caso de estructuras huecas,el muro interior es verdaderamente la “tierra de nadie técnica”.

I. Tres desafíos principales que enfrenta el revestimiento de paredes interiores

1. Uniformidad de deposición incontrolada

Las estructuras huecas tienen una gran relación de aspecto. Los gases reactivos CVD luchan por difundirse uniformemente en lo profundo del orificio interno, lo que hace que el espesor del revestimiento de la pared interna disminuya en un gradiente desde el puerto hasta el interior profundo, y las áreas locales incluso muestran regiones desnudas expuestas.

2. Fuerza de unión interfacial insuficiente

La superficie curvada de la pared interior limita el espacio de optimización de los parámetros del proceso de deposición. Es difícil que la fuerza de unión entre el recubrimiento y el sustrato de grafito alcance el mismo nivel que la superficie exterior, y pueden ocurrir fácilmente microfisuras o incluso descamación durante el ciclo térmico.

3. Limpieza incontrolada del orificio interno

Si la estructura porosa del sustrato de grafito no queda completamente sellada por el recubrimiento, se liberarán partículas de carbono e impurezas metálicas a altas temperaturas. Una vez que las impurezas se desprenden, causan directamente diferencias de color y defectos de partículas en la superficie de la oblea, lo que reduce gravemente el rendimiento de la producción.

Aprovechando su profunda experiencia técnica acumulada en el campo del recubrimiento CVD, VETEK ha superado con éxito los desafíos de la deposición uniforme y la unión interfacial del recubrimiento CVD SiC en la pared interna de estructuras huecas, desde la optimización de la simulación del campo de flujo de gas hasta el control preciso del campo de la temperatura de deposición, estableciendo una solución completa de proceso de recubrimiento de la pared interna que garantiza un espesor de recubrimiento constante desde el puerto hasta el interior profundo del orificio, una unión firme y una limpieza del orificio interno que cumple con los estándares.

Este artículo proporcionará un análisis en profundidad de: las dificultades técnicas del revestimiento de la pared interior del pasador de elevación hueco, cómo la uniformidad del revestimiento de la pared interior afecta el rendimiento de la oblea y los nodos de control clave desde el diseño del proceso hasta el control de calidad y la entrega.

II. ¿Qué es un pasador de elevación hueco AMAT?

Un pasador de elevación hueco AMAT es un componente de manipulación de obleas de precisión que se utiliza dentro de equipos de proceso de semiconductores. Su función principal es levantar y posicionar obleas durante las secuencias de carga, descarga y proceso.

A diferencia de los pasadores de elevación sólidos convencionales, el diseño hueco incorpora una cavidad interna. Esta estructura reduce el volumen total del material y la masa térmica mientras mantiene la geometría mecánica requerida. Sin embargo, para aplicaciones de semiconductores, fabricar pasadores de elevación huecos es mucho más exigente que mecanizar componentes sólidos convencionales. La precisión dimensional de las superficies interior y exterior debe controlarse estrictamente, y la concentricidad entre las geometrías interior y exterior es particularmente crítica. Por lo tanto, tanto la selección del material como los procesos de recubrimiento son esenciales para el rendimiento final del pasador de elevación.

Para los sistemas de epitaxia AMAT, VETEK Semiconductor proporciona soluciones personalizadas de pasadores de elevación huecos AMAT basadas en sustratos de grafito de alta pureza y recubrimientos densos de carburo de silicio (SiC) CVD. La estructura hueca ayuda a reducir la masa de material innecesaria y al mismo tiempo mantiene la estructura mecánica necesaria para levantar las obleas; El recubrimiento de carburo de silicio CVD proporciona alta pureza, resistencia química y estabilidad a altas temperaturas. El pasador de elevación AMAT 0200-03201 de VETEK está diseñado específicamente para aplicaciones de epitaxia de silicio de 300 mm y puede fabricarse según los dibujos, las dimensiones y los requisitos del proceso del cliente.

III. Estructura del pasador de elevación hueco AMAT de VETEK

VETEK se centra actualmente en la estructura de recubrimiento de grafito de alta pureza + carburo de silicio CVD para pasadores de elevación huecos AMAT. El proceso básico de construcción es:

Sustrato de grafito de alta pureza → Mecanizado CNC de precisión → Recubrimiento de carburo de silicio CVD → Inspección de precisión

El sustrato de grafito proporciona la base estructural y es adecuado para el mecanizado de precisión de geometrías huecas y de paredes delgadas. VETEK normalmente utiliza materiales de grafito importados de grado semiconductor, incluidos materiales de SGL Carbon y Toyo Tanso, según los requisitos del cliente. Luego se deposita una densa capa de carburo de silicio CVD sobre la superficie del grafito para formar una superficie de trabajo protectora de grado semiconductor.

¿Por qué elegir el grafito como sustrato?

Para pasadores de elevación huecos, el material del sustrato debe lograr un equilibrio entre maquinabilidad, rendimiento térmico, estabilidad mecánica y compatibilidad del proceso de recubrimiento. El grafito de alta pureza es especialmente adecuado porque ofrece las siguientes características:

• Buena estabilidad a altas temperaturas

• Baja expansión térmica

• Buena conductividad térmica

• Densidad relativamente baja

• Excelente maquinabilidad para geometrías complejas

• Compatibilidad con el proceso de recubrimiento de carburo de silicio CVD

El uso de grafito también permite fabricar estructuras complejas huecas y de paredes delgadas con alta precisión. VETEK posee capacidades de mecanizado CNC de precisión para componentes semiconductores de grafito y carburo de silicio, con procesos de mecanizado optimizados para el control dimensional y la calidad de la superficie.

IV. Recubrimiento de carburo de silicio CVD: la capa protectora crítica

El recubrimiento de carburo de silicio CVD es una de las características más importantes de los pasadores huecos de elevación VETEK AMAT. Este recubrimiento forma una densa superficie de carburo de silicio sobre el sustrato de grafito, lo que ayuda a proteger el grafito subyacente del entorno del proceso.

El espesor estándar del recubrimiento de carburo de silicio CVD para dichos componentes VETEK es de aproximadamente100±20 micras. La pureza del recubrimiento es aproximadamente6N/99,99995%.

Las capacidades técnicas más amplias de carburo de silicio CVD de VETEK incluyen recubrimientos de alta pureza, espesor de recubrimiento controlado y uniformidad de espesor de lote a lote. Los datos técnicos indican que la pureza del recubrimiento de carburo de silicio CVD está en el nivel 6N–7N. Para proyectos específicos de pasadores de elevación de AMAT, las especificaciones de recubrimiento se pueden ajustar según los dibujos del cliente y los requisitos del proceso.

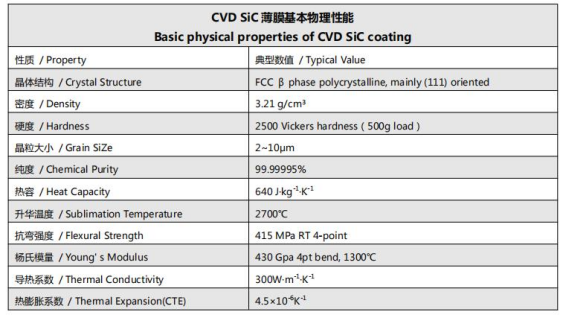

Figura 2: Propiedades físicas básicas del recubrimiento CVD SiC

¿Por qué es importante el revestimiento de las paredes interiores?

Uno de los aspectos técnicamente más desafiantes de los pasadores huecos de elevación de AMAT no es simplemente revestir la superficie exterior, sino también lograr un revestimiento estable y uniforme en la pared interior de la estructura hueca.

Es difícil acceder a la superficie interior durante el proceso de recubrimiento CVD. En comparación con la superficie exterior, la geometría interna presenta desafíos adicionales en cuanto al flujo de gas, la uniformidad de la deposición, el control del espesor del recubrimiento y la consistencia del proceso. Por lo tanto, la calidad del revestimiento de las paredes interiores puede convertirse en un importante factor diferenciador entre los proveedores.

VETEK tiene experiencia en el recubrimiento de carburo de silicio CVD de estructuras huecas y pone especial énfasis en la superficie interior. Un revestimiento de pared interior bien controlado ayuda a mantener una capa protectora de carburo de silicio en toda la estructura hueca, en lugar de dejar el grafito interno expuesto al entorno del proceso. Esto es particularmente importante cuando el pasador de elevación opera en cámaras de proceso de semiconductores químicamente agresivas y de alta temperatura.

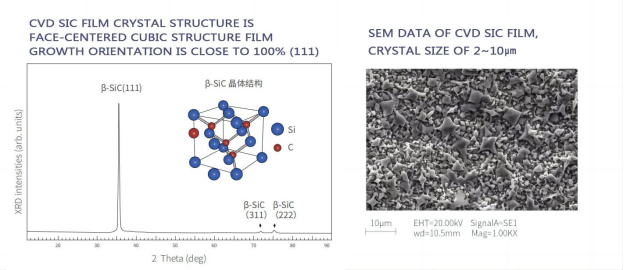

Figura 3: Estructura cristalina microscópica del recubrimiento de carburo de silicio CVD

V. Ventajas clave de los pasadores de elevación huecos VETEK AMAT

Sistema de material de alta pureza:La combinación de grafito de alta pureza y carburo de silicio CVD de alta pureza está diseñada para entornos de semiconductores donde el control de la contaminación es fundamental. Dependiendo de la especificación seleccionada, la pureza del recubrimiento de carburo de silicio CVD es 6N.

Revestimiento estándar de carburo de silicio de 100 ± 20 μm:El espesor de recubrimiento estándar de VETEK es de aproximadamente 100 ± 20 μm, lo que proporciona un espesor de recubrimiento práctico para componentes de procesos semiconductores, mientras que la personalización está disponible según los requisitos del cliente.

Excelente capacidad de revestimiento de paredes interiores:Para los componentes huecos, el revestimiento de la pared interior es una de las partes más difíciles del proceso de fabricación. VETEK ha desarrollado procesos de recubrimiento capaces de lograr una cobertura de alta calidad en la pared interior de pasadores de elevación huecos, desde la simulación del campo de flujo de gas hasta el control del campo de temperatura, asegurando un espesor de recubrimiento constante y una unión firme.

Estabilidad a altas temperaturas:Tanto el sustrato de grafito como el recubrimiento de carburo de silicio CVD son adecuados para entornos de procesos de semiconductores de alta temperatura. La capa de carburo de silicio CVD proporciona protección adicional contra ataques químicos y degradación de la superficie. Los datos de la película de carburo de silicio CVD de VETEK enumeran una alta conductividad térmica, una baja expansión térmica y una temperatura de sublimación de aproximadamente 2700 °C, lo que indica que el material es adecuado para aplicaciones exigentes de alta temperatura.

Resistencia química y a la corrosión:La densa superficie de carburo de silicio CVD ofrece una mejor resistencia a la corrosión que el grafito desnudo y puede soportar gases de proceso agresivos y entornos de limpieza química. Esto ayuda a reducir la degradación del sustrato y mantiene una superficie de componente más estable durante ciclos de proceso repetidos.

Mecanizado de precisión y personalización:Los pasadores de elevación huecos requieren un control preciso del diámetro exterior, el diámetro interior, el espesor de la pared, la longitud y la concentricidad. VETEK combina el mecanizado de precisión CNC con procesos de recubrimiento CVD para fabricar componentes semiconductores complejos según los planos del cliente. Los pasadores de elevación se pueden fabricar según:

• Dibujos del cliente

• Componentes de muestra

• Especificaciones dimensionales

• Espesor de revestimiento requerido

• Grado de grafito requerido

• Requisitos específicos del proceso

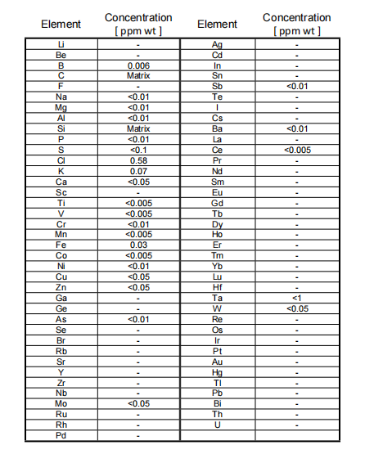

Figura 4: Informe de prueba de pureza GDMS de recubrimiento de carburo de silicio CVD

VI. Aplicaciones típicas

Epitaxia del silicio:Los pasadores de elevación se utilizan para levantar, posicionar y transferir obleas dentro de equipos de epitaxia. El producto AMAT 0200-03201 existente de VETEK está específicamente posicionado para aplicaciones de epitaxia de silicio de 300 mm.

Sistemas de manipulación de obleas:Los pasadores de elevación pueden servir como componentes de manipulación de obleas de precisión para aplicaciones que requieren estabilidad a altas temperaturas, precisión dimensional y control de contaminación. Los pasadores de elevación de oblea con un cuerpo tubular hueco pueden minimizar eficazmente la pérdida de calor local, reduciendo así las marcas de pasador que se ven comúnmente en la parte posterior de la oblea en procesos de alta temperatura (como el crecimiento epitaxial o el recocido). La formación de una cavidad hueca dentro del cuerpo del pasador de elevación reduce la masa térmica y mejora la uniformidad de la temperatura de la oblea.

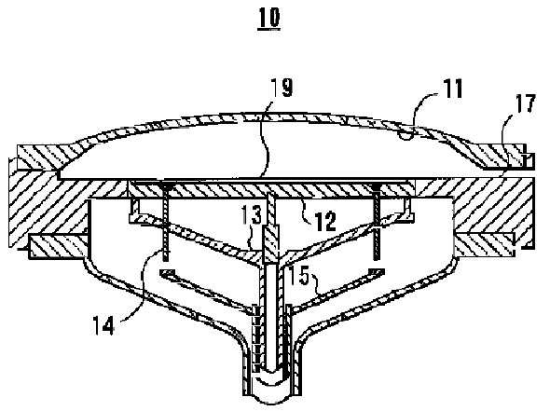

Figura 5: Esquema del principio mediante el cual los pasadores elevadores huecos reducen la masa térmica y mejoran la uniformidad de la temperatura de la oblea

Equipos de proceso de semiconductores:Según los dibujos y muestras de los clientes, se pueden desarrollar componentes similares de grafito + carburo de silicio CVD para otras plataformas de equipos semiconductores. La cartera de productos semiconductores de VETEK cubre epitaxia de silicio, epitaxia de carburo de silicio, MOCVD, RTP/RTA, grabado y otros procesos de semiconductores.



VII. Proceso de fabricación: nodos de control clave desde el diseño del proceso hasta el control de calidad y la entrega

La producción de pasadores huecos de elevación AMAT implica múltiples pasos críticos, cada uno de los cuales afecta directamente la confiabilidad del producto final y el rendimiento de la oblea:

1. Selección de material de grafito.— Seleccione el grado de grafito de alta pureza apropiado (SGL Carbon o Toyo Tanso, etc.) de acuerdo con los requisitos dimensionales, de rendimiento térmico y de pureza del cliente.

2. Mecanizado CNC de precisión— Mecanice la pieza bruta de grafito hasta obtener la geometría hueca requerida. Se presta especial atención al diámetro interior, al diámetro exterior, al espesor de la pared, a la longitud y a la concentricidad.

3. Preparación de la superficie— El componente de grafito mecanizado se limpia y prepara la superficie antes del recubrimiento CVD.

4. Recubrimiento de carburo de silicio CVD— Depositar una densa capa de carburo de silicio CVD sobre el sustrato de grafito. El espesor de recubrimiento estándar es de aproximadamente 100 ± 20 μm, con una pureza de recubrimiento de 6 N según la especificación seleccionada.

5. Revestimiento de la superficie interior (paso técnico crítico)— En el caso de los pasadores de elevación huecos, la pared interior se procesa cuidadosamente para lograr una cobertura estable del recubrimiento de carburo de silicio. A través de la optimización de la simulación del campo del flujo de gas y el control preciso del campo de la temperatura de deposición, se garantiza un espesor de recubrimiento consistente desde el puerto hasta el interior profundo del orificio, una unión firme y una limpieza interna del orificio que cumpla con los estándares.

6. Inspección — Los componentes terminados se someten a inspecciones para determinar la precisión dimensional, el estado del recubrimiento y otros requisitos especificados por el cliente antes del envío.

Las capacidades de producción de VETEK cubren la purificación, el mecanizado CNC, el recubrimiento CVD y la inspección, proporcionando una cadena de fabricación integrada para componentes semiconductores a base de carbono.

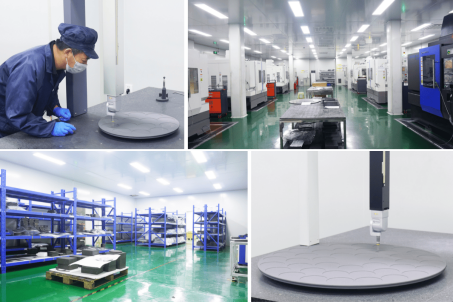

Figura 6: Base de mecanizado de precisión y producción de materiales semiconductores de VETEK

VIII. Plazo de entrega de la muestra

El plazo de entrega típico para muestras de pasadores de elevación huecos AMAT personalizados es de aproximadamente 20 días. El tiempo de entrega real puede variar según la complejidad del dibujo, la selección de materiales, los requisitos de recubrimiento, la cantidad y los requisitos de inspección. Para pedidos repetidos o productos ya calificados, los cronogramas de producción se pueden negociar por separado de acuerdo con las previsiones del cliente y las fechas de entrega requeridas.

Figura 7: Embalaje del producto con pasador de elevación hueco VETEK AMAT



IX. ¿Por qué elegir los pasadores de elevación huecos AMAT de VETEK?

VETEK integra la adquisición de material de grafito, el mecanizado de precisión, el recubrimiento de carburo de silicio CVD y la fabricación de componentes semiconductores en un proceso de producción integrado. Las capacidades clave incluyen:

• Sustrato de grafito de alta pureza (SGL Carbon / Toyo Tanso, etc.)

• Pureza del recubrimiento de carburo de silicio CVD 6N

• Espesor de revestimiento estándar 100±20 micras

• Mecanizado de estructuras huecas

• Revestimiento de carburo de silicio CVD en la pared interior (capacidad de diferenciación del núcleo)

• Mecanizado CNC de precisión

• Soluciones de pasador de elevación de oblea compatibles con AMAT

• Plazo de ejecución de la muestra tan rápido como aproximadamente 20 días

VETEK cubre la cadena técnica completa de desarrollo de equipos CVD, desarrollo de procesos CVD, mecanizado de precisión CNC y purificación, con el respaldo de centros de I+D dedicados e instalaciones de producción de materiales semiconductores.

X. Preguntas frecuentes (FAQ)

P1: ¿Cuál es el espesor estándar del recubrimiento de carburo de silicio CVD de los pasadores huecos de elevación VETEK AMAT?

El espesor de recubrimiento estándar es de aproximadamente 100 ± 20 μm. El espesor específico se puede ajustar según los dibujos del cliente y los requisitos del proceso.

P2: ¿Qué nivel de pureza puede alcanzar el recubrimiento de carburo de silicio CVD?

Dependiendo de la especificación seleccionada, la pureza del recubrimiento es aproximadamente 6N (99,99995%). La plataforma de carburo de silicio CVD de VETEK opera habitualmente en el nivel 6N–7N.

P3: ¿Por qué es fundamental el revestimiento de la pared interior de los pasadores de elevación huecos?

La geometría interna es difícil de recubrir uniformemente. La cobertura de carburo de silicio de la pared interior de alta calidad evita que el sustrato de grafito quede expuesto a entornos de proceso químicamente activos y de alta temperatura y es un factor diferenciador clave para la confiabilidad a largo plazo. La uniformidad del revestimiento de la pared interior está directamente relacionada con la limpieza del orificio interno y el rendimiento de la oblea.

P4: ¿VETEK puede fabricar según mis dibujos o muestras OEM?

Sí. VETEK puede fabricar según los dibujos del cliente, los números de pieza OEM (como AMAT 0200-03201), componentes de muestra, especificaciones dimensionales, grado de grafito requerido y requisitos de recubrimiento.

P5: ¿Cuál es el plazo de entrega típico de la muestra?

El plazo de entrega de muestras típico es de aproximadamente 20 días. La entrega real depende de la complejidad del dibujo, la selección de materiales, los requisitos de recubrimiento, la cantidad y las necesidades de inspección.

XI. Resumen

Aunque el pasador de elevación hueco AMAT es un componente semiconductor relativamente pequeño, sus requisitos de fabricación están lejos de ser sencillos. La geometría de pared delgada, los estrictos requisitos de concentricidad, el funcionamiento a alta temperatura, el control de la contaminación y la combinación de revestimiento de superficie interna lo convierten en un componente de proceso de semiconductores especializado.

La solución actual de VETEK adopta grafito de alta pureza con recubrimiento de carburo de silicio CVD, combinando la maquinabilidad y las características térmicas del grafito con la alta pureza, resistencia química y estabilidad a altas temperaturas del carburo de silicio CVD. Con un espesor de recubrimiento estándar de 100 ± 20 μm, una pureza de hasta 6 N, opciones de materiales de grafito SGL y Toyo Tanso y capacidad de recubrimiento de pared interior, VETEK puede proporcionar soluciones personalizadas de pasador de elevación hueco AMAT para aplicaciones de manipulación de obleas semiconductoras y epitaxia de silicio.

Para clientes que buscan proveedores alternativos deAMAT 0200-03201 pasadores de elevación de oblea hueca,oOtros componentes semiconductores de grafito recubiertos de carburo de silicio.,VETEK puede evaluar dibujos o muestras y proporcionar soluciones de fabricación personalizadas.
