Conclusión principal:La selección del recubrimiento CVD SiC, TaC o SiC sólido correcto determina directamente los niveles de partículas y la vida útil de los componentes en las líneas de epitaxia/grabado. Este artículo proporciona límites de selección claros por temperatura, atmósfera y proceso, combinados con importantes soluciones de reemplazo de equipos y métricas clave, para ayudarlo a tomar decisiones rápidas y reducir el riesgo.

En los procesos GaN MOCVD, los susceptores recubiertos de SiC a base de grafito normalmente pueden funcionar de manera estable durante cientos de horas a 1100 °C en una atmósfera de NH₃/H₂; sin embargo, debido a la falta de uniformidad del campo térmico, las diferencias en la vida útil del recubrimiento entre las regiones del borde y del centro pueden exceder el 50 %. En los procesos de crecimiento de cristales de SiC PVT, cuando la temperatura supera los 1600 °C, el recubrimiento de SiC comienza a sublimarse y descomponerse, lo que requiere un cambio a un recubrimiento de TaC o soluciones de SiC sólido. Las consecuencias de seleccionar el material de componente incorrecto (en el mejor de los casos, reemplazar los consumibles cada 2 o 3 meses); en el peor de los casos, restos de un horno entero de obleas debido a la contaminación por partículas. Este artículo fue escrito por el equipo técnico de VeTek Semiconductor (bajo la dirección del Dr. Xiao), con el objetivo de establecer un marco de decisión sistemático de “modelo de equipo → condiciones de proceso → selección de componentes → expectativa de vida útil” para ingenieros de epitaxia/grabado/PVT, ayudándole a combinar rápidamente materiales, controlar partículas y evaluar proveedores.

1. ¿Cómo seleccionar un recubrimiento de SiC, un recubrimiento de TaC o un SiC sólido según las condiciones del proceso?

Conclusión principal:Decidir según las tres dimensiones de “temperatura → atmósfera → tipo de proceso”: priorizar el recubrimiento CVD SiC a ≤1600°C; seleccione TaC para >2000°C o atmósferas fuertemente corrosivas; priorice el SiC sólido para escenarios de grabado y limpieza ultra alta.

Al realizar selecciones de líneas de producción reales, los ingenieros suelen preguntar: "Para mi equipo Aixtron/Veeco, que ejecuta epitaxia de GaN o SiC, ¿a qué temperatura y bajo qué atmósfera, qué recubrimiento debo usar?" La respuesta no es complicada, pero es necesario vincular las tres dimensiones.

La ventana de temperatura es el primer umbral

El recubrimiento CVD SiC aún puede mantener la integridad estructural por debajo de aproximadamente 2000-2100 °C. Más allá de este rango, se produce una evaporación incongruente (volatilización preferencial del silicio), lo que provoca una superficie rugosa y un aumento de partículas. El recubrimiento de TaC tiene un punto de fusión de hasta 3880 °C y puede mantener una presión de vapor extremadamente baja incluso en entornos de crecimiento de cristales PVT por encima de 2400 °C. El SiC sólido no tiene problemas con la interfaz revestimiento-sustrato y es adecuado para grabar componentes de cámaras sujetos a choques térmicos repetidos.

La atmósfera y la corrosividad determinan la estabilidad química del recubrimiento

En ambientes que contienen NH₃, H₂ o gases a base de cloro, el recubrimiento de SiC funciona bien, pero la velocidad de corrosión del SiC por el hidrógeno a alta temperatura es significativamente mayor que la del TaC. Los datos experimentales muestran que la velocidad de corrosión del TaC en amoníaco a alta temperatura es aproximadamente 1/6 de la del SiC, y en hidrógeno puede ser incluso tan baja como 1/10. Por lo tanto, las condiciones estándar para la epitaxia de SiC o GaN MOCVD utilizan principalmente recubrimiento de SiC, mientras que los escenarios de alta corrosión o temperatura ultra alta deben cambiar a TaC.

Coincidencia de tipo de proceso y función de componente

• GaN MOCVD/epitaxia de Si: priorice el grafito de alta pureza + susceptor recubierto de SiC CVD, precaliente el anillo

• Crecimiento de cristales de SiC PVT: se recomienda encarecidamente el recubrimiento de TaC para componentes de zona caliente de grafito.

• Grabado con plasma (Anillo de enfoque, etc.): Es posible utilizar SiC sólido o grafito recubierto de SiC, según los requisitos de las partículas y el coste.

• Partes críticas de la cámara extremadamente sensibles a las partículas: priorice el SiC sólido sin interfaz de recubrimiento

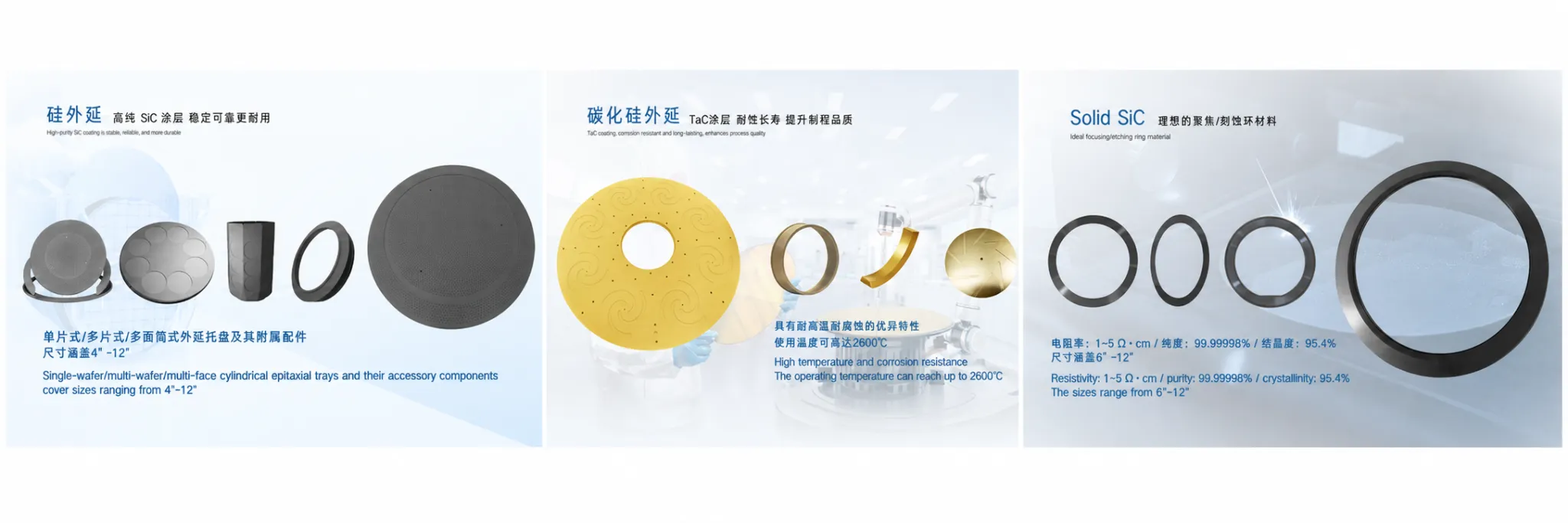

Figura 1 – Presentación principal del producto VeTek

2. Compatibilidad del susceptor de grafito Aixtron/Veeco y soluciones de reemplazo personalizadas

Conclusión principal:VeTek admite personalización 1:1 basada en dibujos del cliente o repuestos originales, cubriendo plataformas principales como Aixtron G10, Veeco K465i, ASM Epsilon, etc. Los productos estándar se pueden enviar rápidamente; Las piezas personalizadas suelen tardar entre 3 y 6 semanas.

Lo que más preocupa a muchos ingenieros no es “si se puede fabricar”, sino “si puede ser tan estable como las piezas originales, con un tiempo de entrega controlable e informes de inspección completos disponibles”. Una de las capacidades principales de VeTek es la personalización total según los planos sin dejar de ser compatible con las principales marcas de equipos.

Referencia rápida sobre compatibilidad de equipos principales

La siguiente tabla se puede utilizar directamente para la revisión técnica interna o la evaluación de adquisiciones:

En proyectos reales, a menudo recibimos repuestos originales o planos de MMC de los clientes. El equipo técnico, después de confirmar la coincidencia del campo térmico y las tolerancias dimensionales, brindará recomendaciones sobre la pureza del sustrato, el espesor del recubrimiento y la rugosidad de la superficie, y proporcionará muestras para la verificación en la herramienta del cliente.

3. Métricas clave para la uniformidad del espesor del recubrimiento CVD SiC y el control de partículas

Conclusión principal:La uniformidad del espesor controlada dentro de ±5 %, la densidad cercana al valor teórico y la rugosidad superficial controlable son los elementos fundamentales para suprimir el desprendimiento de polvo y la contaminación por partículas. El objetivo de pureza es inferior a 5 ppm, y GDMS/ICP-OES rastrea las impurezas metálicas críticas.

Los problemas con las partículas son casi la pesadilla de todo ingeniero de epitaxia. Una vez que el recubrimiento tiene puntos finos locales, poros o microfisuras, el polvo se desprenderá bajo ciclos térmicos repetidos y ataques de gases corrosivos, elevando directamente la densidad de los defectos de la oblea.

Espesor y Uniformidad

El espesor típico del recubrimiento CVD SiC es de 100 a 200 μm. A través de los parámetros del proceso y el control del campo de flujo, VeTek estabiliza la uniformidad del espesor dentro de ±5%. Después de más de 1000 ciclos de choque térmico (temperatura ambiente ↔ 1100 °C), el recubrimiento no muestra delaminación y puede cumplir con el estricto requisito GaN MOCVD de defectos de partículas ≤0,1/cm².

Pureza e inspección

La pureza general del recubrimiento y los componentes puede ser inferior a 5 ppm y algunos productos alcanzan el 99,99995 %. Utilizamos ICP-OES y GDMS para el análisis de trazas de metales para garantizar que las impurezas críticas, como Fe y Ni, permanezcan en niveles controlables, evitando interferencias con el dopaje de la capa epitaxial o la concentración de portadores.

Densidad y condición de la superficie

La capa policristalina de β-SiC formada mediante el proceso CVD tiene una densidad cercana al valor teórico (aprox. 3,21 g/cm³) con una porosidad extremadamente baja. La rugosidad de la superficie (Ra) se puede ajustar según los requisitos del proceso del cliente, asegurando un entrelazado mecánico suficiente y evitando al mismo tiempo convertirse en una fuente de generación de partículas.

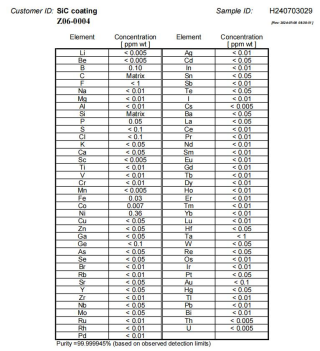

Figura 2: Informe de inspección de GDMS para recubrimiento CVD Sic

4. Estudio de caso: Resolver el amarillamiento de los bordes para mejorar el rendimiento del recubrimiento del 50 % al 90 %

Conclusión principal:Al controlar con precisión la tasa de deposición inicial y el campo de flujo para eliminar el microestrés, VeTek mejoró el rendimiento del recubrimiento del susceptor de grafito MOCVD de un cliente de aproximadamente un 50% a un 90% y extendió significativamente la vida útil.

Esta es una historia real que sucedió en la línea de producción. El cliente informó que algunos susceptores de grafito tenían bordes amarillentos y tendencia a pelarse, lo que provocó que el rendimiento general del recubrimiento del lote rondara el 50 % durante mucho tiempo, con altos costos de mantenimiento de la línea y riesgo de obleas.

Después de que interviniera el equipo técnico dirigido por el Dr. Xiao, se centraron en dos direcciones: primero, la velocidad de deposición en la etapa inicial fue demasiado rápida, lo que provocó la acumulación de tensión interna en el recubrimiento; en segundo lugar, las diferencias en el campo de flujo entre las regiones del borde y del centro condujeron a un espesor excesivo o insuficiente local. Al optimizar la relación MTS/H₂, el perfil de temperatura de deposición y el diseño del campo de flujo del accesorio, se liberó eficazmente el microestrés. Al final, el rendimiento del recubrimiento de ese lote y la producción posterior se estabilizaron por encima del 90 %, el ciclo de reemplazo del cliente se extendió claramente y las quejas por partículas disminuyeron significativamente.

Este caso demuestra: “poder recubrir” es sólo el punto de partida; “Recubrir de forma estable, duradera y controlar las partículas” es el valor real que preocupa a los ingenieros. Los datos hablan más que cualquier promoción.

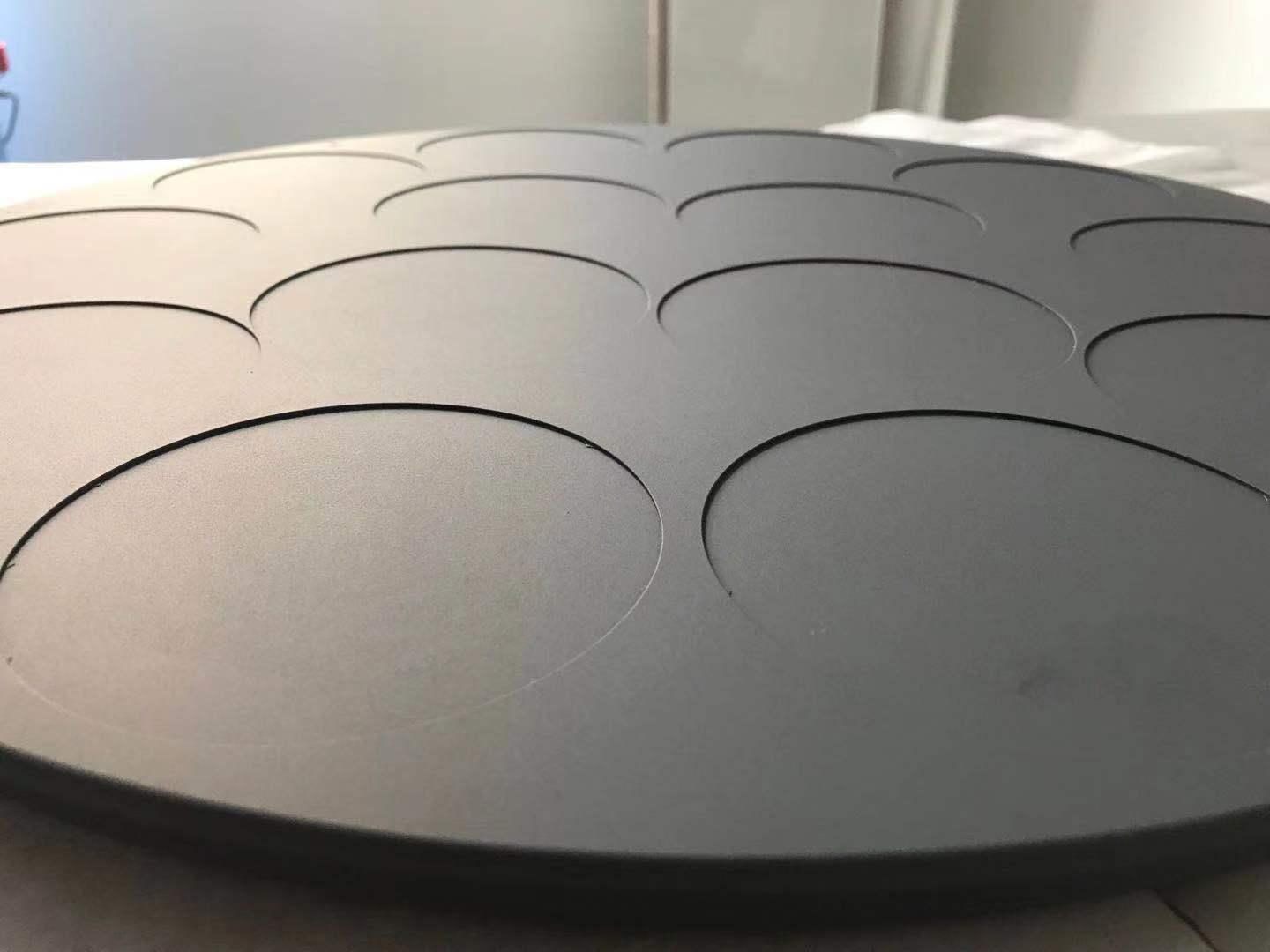

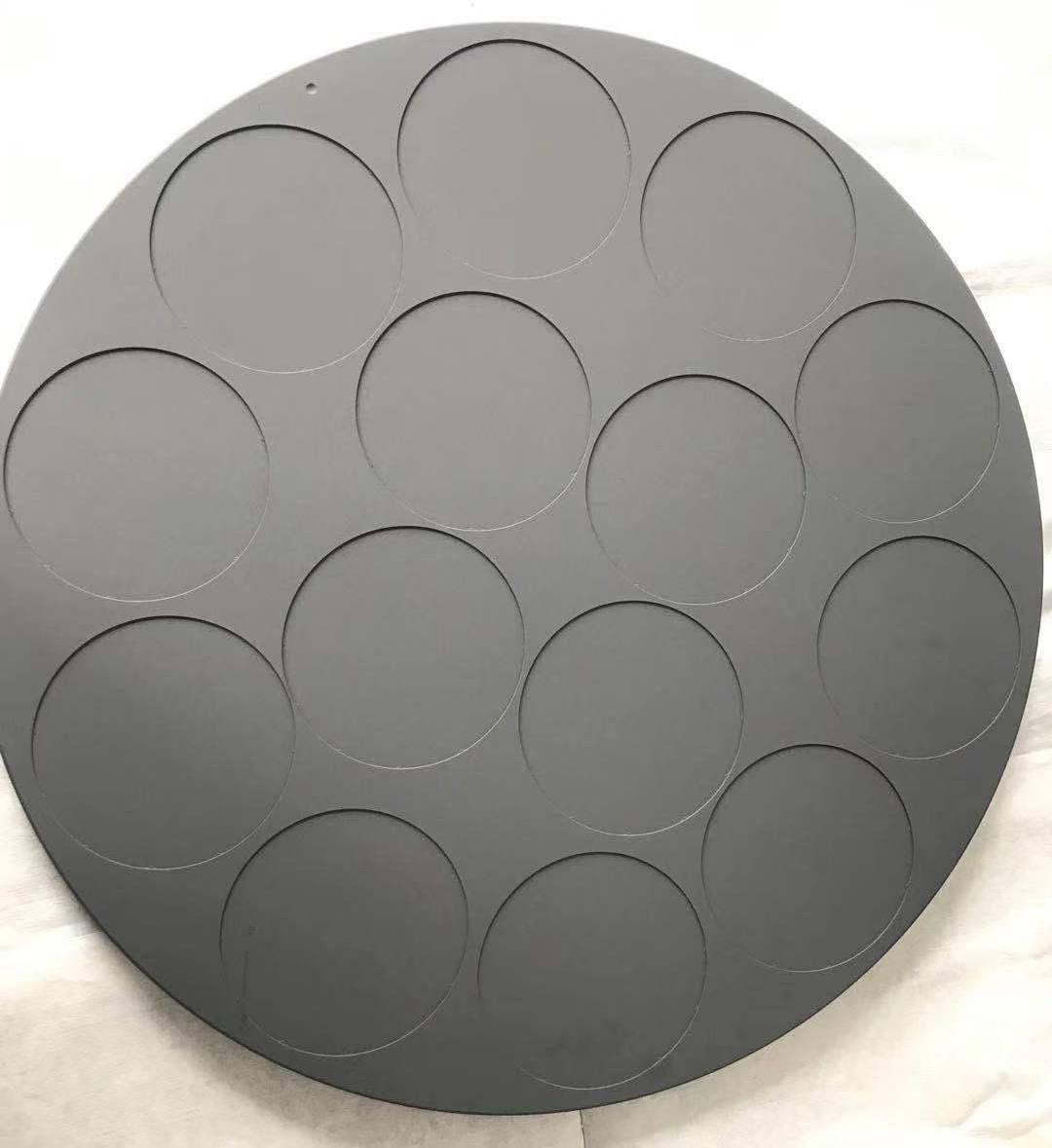

Figura 3: Susceptor de grafito recubierto de carburo de silicio CVD de alta pureza con color de superficie uniforme y sin defectos

5. Diferencias entre piezas de SiC sólido y grafito recubierto y escenarios aplicables

Conclusión principal:Las piezas recubiertas de grafito tienen un costo menor y una respuesta térmica más rápida, adecuadas para la mayoría de los susceptores de epitaxia; El SiC sólido no tiene riesgo de interfaz y tiene una mayor resistencia al plasma, adecuado para componentes de grabado con altos requisitos y escenarios de vida útil ultralarga.

En muchas reuniones de selección se debate: ¿deberíamos utilizar grafito recubierto o pasar directamente a Solid SiC? Los dos no se refieren simplemente a “cuál es mejor”, sino a una compensación entre el escenario de aplicación y el costo total de propiedad (TCO).

Ventajas de las piezas recubiertas de grafito:Alta conductividad térmica del sustrato, calentamiento rápido, costo controlable; el recubrimiento proporciona una barrera química y supresión de partículas. Adecuado para susceptores de epitaxia GaN/SiC de gran tamaño que requieren una alta uniformidad térmica.

Ventajas del SiC sólido:β-SiC monolítico sin interfaz revestimiento-sustrato, sin riesgo de delaminación; la pureza puede alcanzar 5N–7N, excelente resistencia a la erosión por plasma, adecuada para piezas de grabado críticas como anillos de enfoque y cabezales de ducha, con una vida útil de hasta más de 2000 horas.

6. Gestión del ciclo de vida completo de los componentes y valor de la limpieza y regeneración

Conclusión principal:Desde el monitoreo de la instalación y la advertencia de anomalías hasta la limpieza y regeneración profesionales, formar una gestión de circuito cerrado puede reducir significativamente el TCO y disminuir la frecuencia de adquisición de piezas nuevas. VeTek ofrece servicios de limpieza dedicados para Aixtron/Veeco y otros equipos.

Muchas fábricas tratan las piezas recubiertas como consumibles de “usar y desechar”. En realidad, después de una limpieza y regeneración profesional, una parte considerable de los componentes se pueden restaurar a niveles de partículas y rendimiento térmico cercanos a las piezas nuevas, especialmente susceptores y anillos de precalentamiento para plataformas Aixtron y Veeco.

Se recomienda establecer un registro simple del ciclo de vida: registrar el tiempo de instalación, las horas de funcionamiento acumuladas, el estado de la superficie después de cada limpieza y los resultados de las pruebas de partículas. Solo cuando el recubrimiento muestra un color amarillento evidente, delaminación local o exceso persistente de partículas se debe tomar la decisión de reemplazarlo, en lugar de desecharlo prematuramente basándose en la sensación.

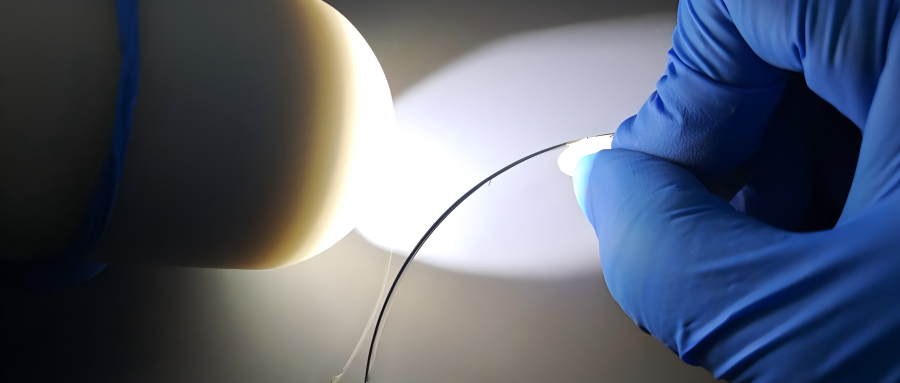

Figura 4: Servicio de limpieza de piezas de grafito con revestimiento de CVD Sic

7. Puntos de evaluación de proveedores y capacidades de servicio de VeTek

Conclusión principal:Centrarse en el sistema ISO9001, informes de inspección completos (GDMS/ICP-OES), soporte de muestras, confiabilidad en los plazos de entrega y capacidad de comunicación técnica en inglés. VeTek tiene soporte 24 horas al día, 7 días a la semana y experiencia en servicio al cliente en el extranjero.

Para clientes internacionales o fábricas con estrictos requisitos de calificación de proveedores, los siguientes puntos son especialmente críticos:

• Sistema de calidad: ISO9001, proceso controlado y trazable.

• Capacidad de inspección: proporcione informes completos de análisis de materiales para recubrimientos y sustratos.

• Muestras y plazo de entrega: soporte para la evaluación de muestras; los productos estándar se envían rápidamente, las piezas personalizadas suelen tardar entre 3 y 6 semanas, los pedidos urgentes se pueden acelerar previa negociación.

• Comunicación técnica: Tanto el equipo de ventas como el de ingeniería pueden comunicarse con fluidez en inglés, lo que reduce los costos de comunicación para los clientes extranjeros.

• Respuesta posventa: Brindar soporte técnico y asistencia en análisis de fallas cuando el recubrimiento o los componentes muestren anomalías.

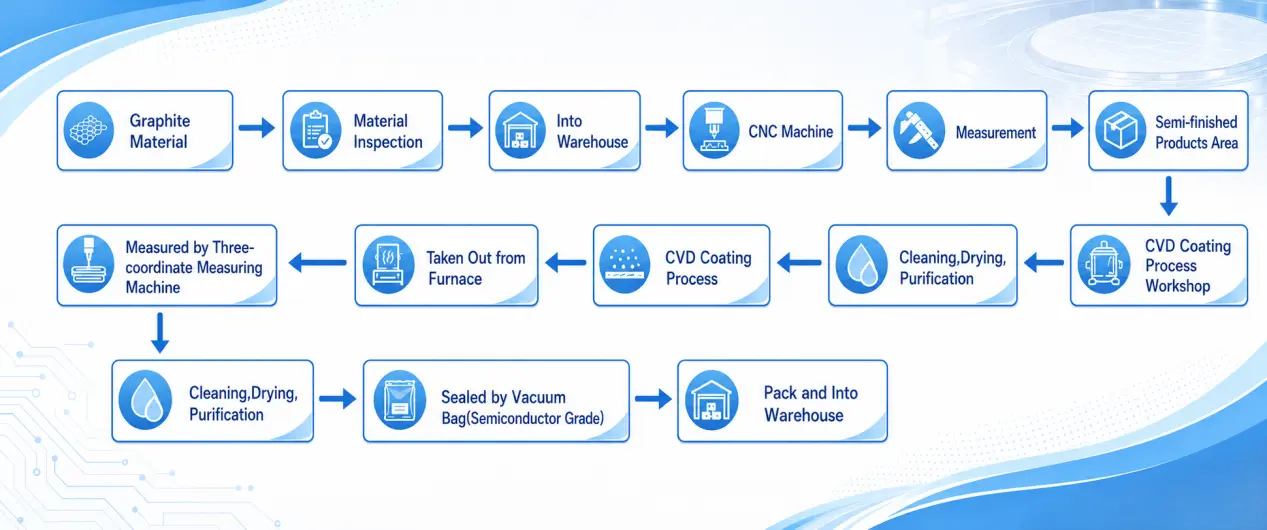

Figura 5 – Proceso completo de pedido de productos VeTek

8. Preguntas frecuentes

(1). ¿El producto admite una personalización completa basada en dibujos? ¿Qué equipo principal puede igualar?

Sí. Puede personalizar susceptor, anillo de precalentamiento, anillo de desvío, media luna, anillo de enfoque, etc., compatible con plataformas como Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). ¿Cómo se garantiza la pureza? ¿A qué nivel se controlan las impurezas metálicas?

La pureza del recubrimiento y de los componentes puede ser inferior a 5 ppm, y algunos alcanzan el 99,99995 %. Para el análisis de trazas se utilizan ICP-OES, GDMS y otros equipos, y se proporcionan informes completos.

(3). ¿Qué pasa con la uniformidad del espesor y la vida útil de los recubrimientos CVD SiC/TaC?

La uniformidad del espesor generalmente se controla dentro de ±5 %, espesor de 100 a 200 μm. En ventanas de proceso adecuadas, la vida útil del susceptor GaN MOCVD puede alcanzar el rango de 500 a 1000 horas; Los escenarios de temperaturas ultraaltas requieren cambiar a TaC o SiC sólido.

(4). ¿Se admiten pruebas de muestra? ¿Cuál es el plazo de entrega típico para pedidos al por mayor?

Se admite la evaluación de muestras. Los productos estándar se pueden enviar rápidamente; Las piezas personalizadas suelen tardar entre 3 y 6 semanas, según la complejidad y el volumen del diseño. Los pedidos urgentes se pueden acelerar previa negociación.

(5). ¿Qué certificaciones de sistemas de calidad están disponibles? ¿Se pueden proporcionar informes de inspección y soporte posventa?

Se cuenta con el sistema de gestión de calidad ISO9001. Se pueden proporcionar informes de análisis de materiales y recubrimientos, junto con soporte técnico en línea 24 horas al día, 7 días a la semana. La comunicación en inglés para clientes extranjeros es perfecta.

9. Resumen y próximos pasos

La selección nunca se trata de “elegir el más caro” o “elegir el más grueso”, sino de “encontrar la solución con el mejor equilibrio entre rendimiento y costo según su equipo, ventana de proceso y presupuesto de partículas”. Esperamos que este manual le ayude a establecer rápidamente un marco de decisión: primero observe la temperatura y la atmósfera, luego haga coincidir el recubrimiento o el SiC sólido y, finalmente, valide la vida útil y el rendimiento de las partículas con datos.

Si está evaluando soluciones de reemplazo para susceptores, anillos de precalentamiento o componentes de zonas calientes en Aixtron, Veeco u otras plataformas, puede comunicarse directamente con el equipo técnico de VeTek. Podemos proporcionar recomendaciones de personalización, soporte de muestras e informes de inspección completos basados ​​en sus dibujos o repuestos existentes. El Dr. Xiao y el equipo de ingeniería están listos para discutir con usted la optimización del campo térmico o las necesidades de desarrollo de estructuras especiales en cualquier momento.

Para obtener detalles del producto y más información técnica, por favorcontáctanos.

Principales referencias y fuentes de datos

1. Datos de ingeniería interna de VeTek Semiconductor: vida útil del susceptor de grafito recubierto de SiC de 500 a 1000 horas bajo el proceso GaN MOCVD, el rendimiento del recubrimiento mejoró del 50% al 90% después de resolver el amarillamiento de los bordes y otros casos prácticos [1].

2. T/CASME 2000-2025 Especificación técnica para susceptores de grafito recubiertos de carburo de silicio para epitaxia de semiconductores: especifica los requisitos técnicos para susceptores de grafito recubiertos de SiC preparados mediante proceso CVD sobre sustratos de grafito isostático de alta pureza, aplicables a productos de epitaxia semiconductora.

3. T/CASME 2085-2025 Especificación técnica para productos recubiertos de carburo de tantalio para el crecimiento de cristales de carburo de silicio. Especificación técnica para productos de grafito recubiertos de TaC en escenarios de crecimiento de cristales de SiC.

4. Nakamura et al., “Recubrimientos de carburo de tantalio sinterizado sobre sustratos de grafito: recubrimientos protectores altamente confiables para el crecimiento epitaxial y en masa”, Applied Physics Letters, vol. 106, 082108, 2015. — Confirma que los recubrimientos de TaC pueden proteger eficazmente los sustratos de grafito en atmósferas de alta temperatura (>2000 °C) y fuertemente corrosivas, formando un límite claro de rendimiento con los recubrimientos de SiC.

5. Wang et al., “Los efectos de la capa amortiguadora carbonizada en el crecimiento de SiC sobre Si”, Journal of Crystal Growth, vol. 199, págs. 564–567, 1999. — Analiza los efectos de la capa amortiguadora y el control de la morfología de la superficie en el proceso de crecimiento de SiC CVD, indexado por Scopus y Web of Science.

Nota: Los datos de vida útil y rendimiento que aparecen en el texto son valores de referencia típicos. El rendimiento real se ve afectado por las condiciones específicas del proceso, el estado del equipo y el nivel de mantenimiento. Por favor verifique con medidas reales.

Autor:Equipo de ingeniería técnica de semiconductores de VeTek (completado bajo la dirección del Dr. Xiao)
